EJM9DC-MB-12E-0 2 NPM-W X/WXS 5 + 6 4 + 12-2-8 -2 7 + 8 B C 5 4 7 8 B C ( 数据被保存 ) 选择下一台供料器。 重复 的操作 5 3 ～ ■手动示教时 调节亮度，使凹槽的图像清晰可见。 凹槽的中心 ( 吸着位置 ) 和 十字线中心保 持一致。 凹槽 元件 调整视野范围。 切换图像的移动量。
EJM9DC-MB-12E-02
NPM-WX/WXS
生产数据
示教
吸着位置学习示教 1
1
+
1
3
2
2
12-2-8-1
+
工程师手册
12-2-8
3A
在生产时，可对每个供料器地址确认吸附位置学习的补正值。另外，当学习值存在问题时，即进行示教。
● 请全都实施。
■自动示教时
选择示教元件
(贴装头照相机移动到吸着位置，显示
元件图像)
(开始认识示教，并在 显示结果)
A
●当编带宽度为4 mm或8 mm时，只可对设有吸着
位置自动示教的元件执行自动示教。
EJM9DC-MB-12E-02
NPM-WX/WXS
5
+
6
4
+

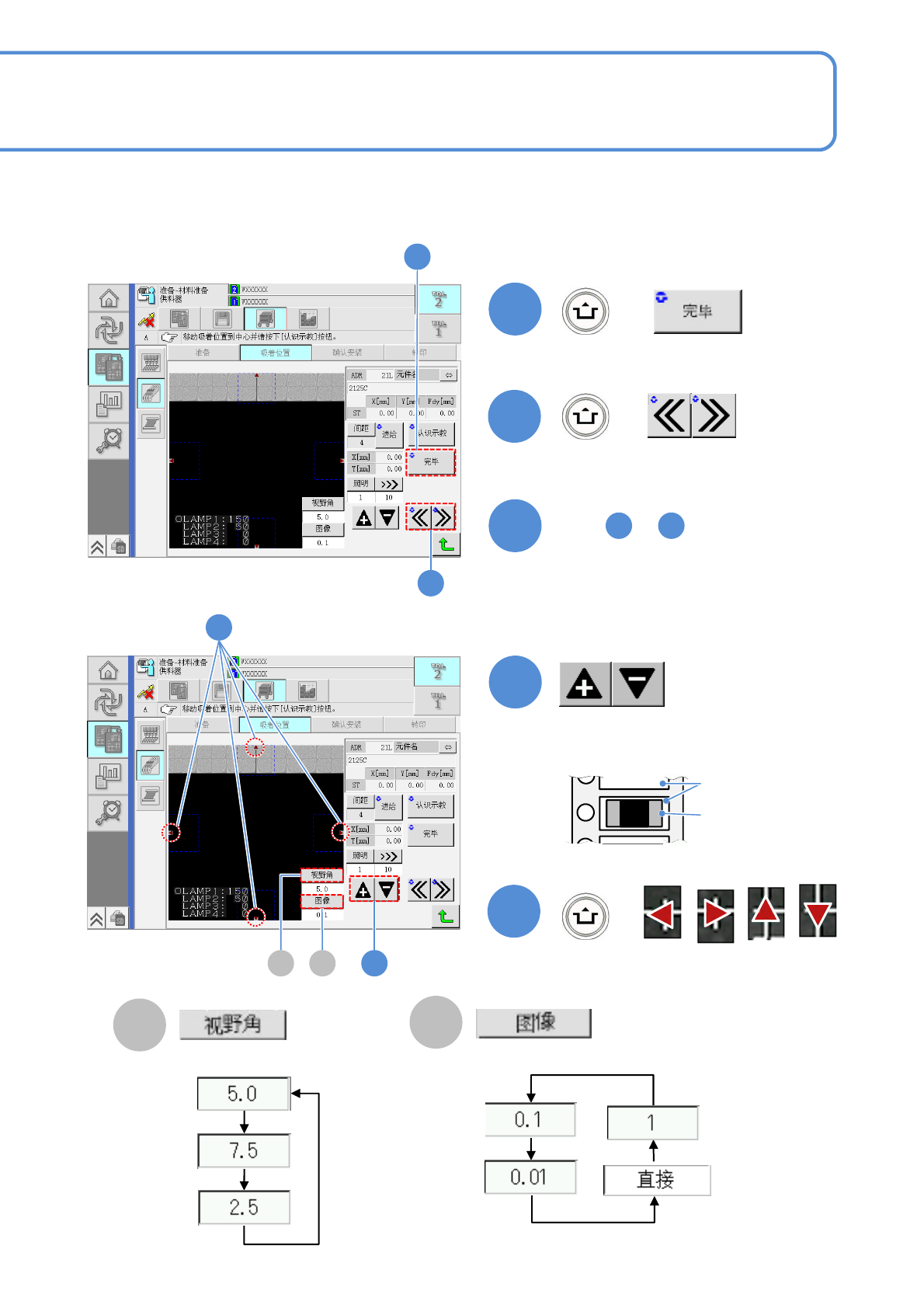

12-2-8-2
7
+
8
B
C
5
4
7
8
B C
(数据被保存)
选择下一台供料器。
重复 的操作
53
～
■手动示教时
调节亮度，使凹槽的图像清晰可见。
凹槽的中心 (吸着位置) 和十字线中心保
持一致。
凹槽
元件
调整视野范围。
切换图像的移动量。
EJM9DC-MB-12E-02
NPM-WX/WXS
+
9
10
11

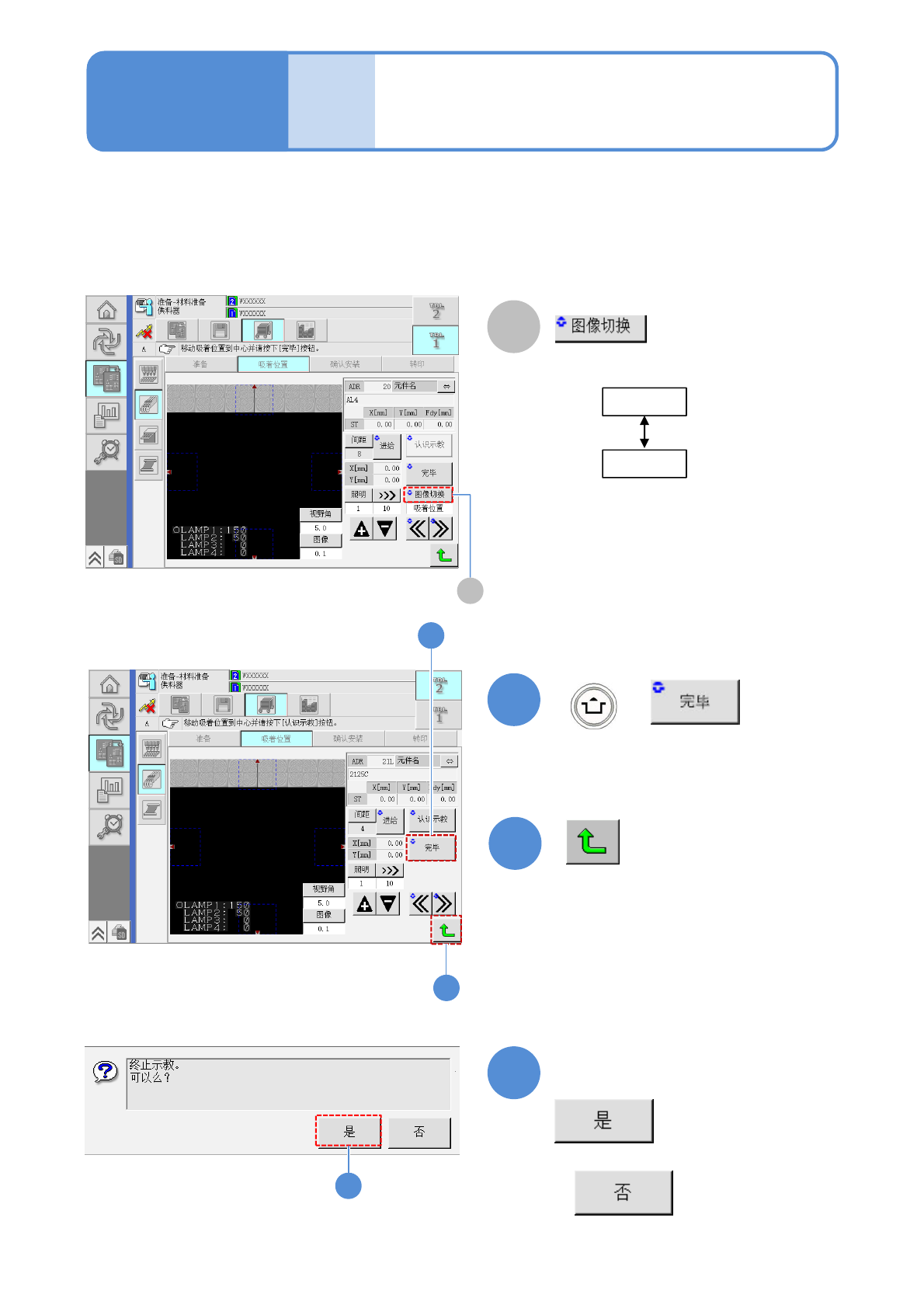

12-2-8-3
生产数据
示教
吸着位置学习示教 2
11
工程师手册
12-2-8
9
10
确认提示
■不保存数据时
(保存所示教的吸着位置)
D
■12～56mm宽度供料器时
切换通过图像和合成图像进行。
D
吸着位置
合成图像
