EJM9DC-MB-10E-0 0 NPM-W X/WXS 10-9 -4 20 21 22 伺服开关置于 ON A 23 确认贴装头的安装角度 吸嘴座的夹扣 A 向视图 吸嘴座的夹扣 ●确认吸嘴座夹扣的方向。 前侧 XY 单元 : 从前侧看起时的左侧 后侧 XY 单元 : 从后侧看起时的左侧 关闭安全盖 + ■吸嘴支架爪不在左侧时 确认提示 ( 贴装头移动到作业位置 ) ( 旋转 180 度后再进行测量 ) ■取消时 ( 仍然是 的画…
EJM9DC-MB-10E-00NPM-WX/WXS
10-9-3
多功能识别照相机V2 2
工程师手册
10-9
15
伺服开关置于ON
18
伺服开关置于OFF
17
19
16
+
16
确认提示
■取消时
(仍然是 的画面)
准备安装治具
(进行多功能识别照相机V2的校准作业)
1
(贴装头移动到作业位置)
■4吸嘴贴装头、3吸嘴贴装头V2时
打开安全盖
请进行步骤 之后的操作。
■4吸嘴贴装头、3吸嘴贴装头V2以外时
26
请从之后的步骤开始进行作业。
EJM9DC-MB-10E-00NPM-WX/WXS
10-9-4
20
21
22
伺服开关置于ON
A
23

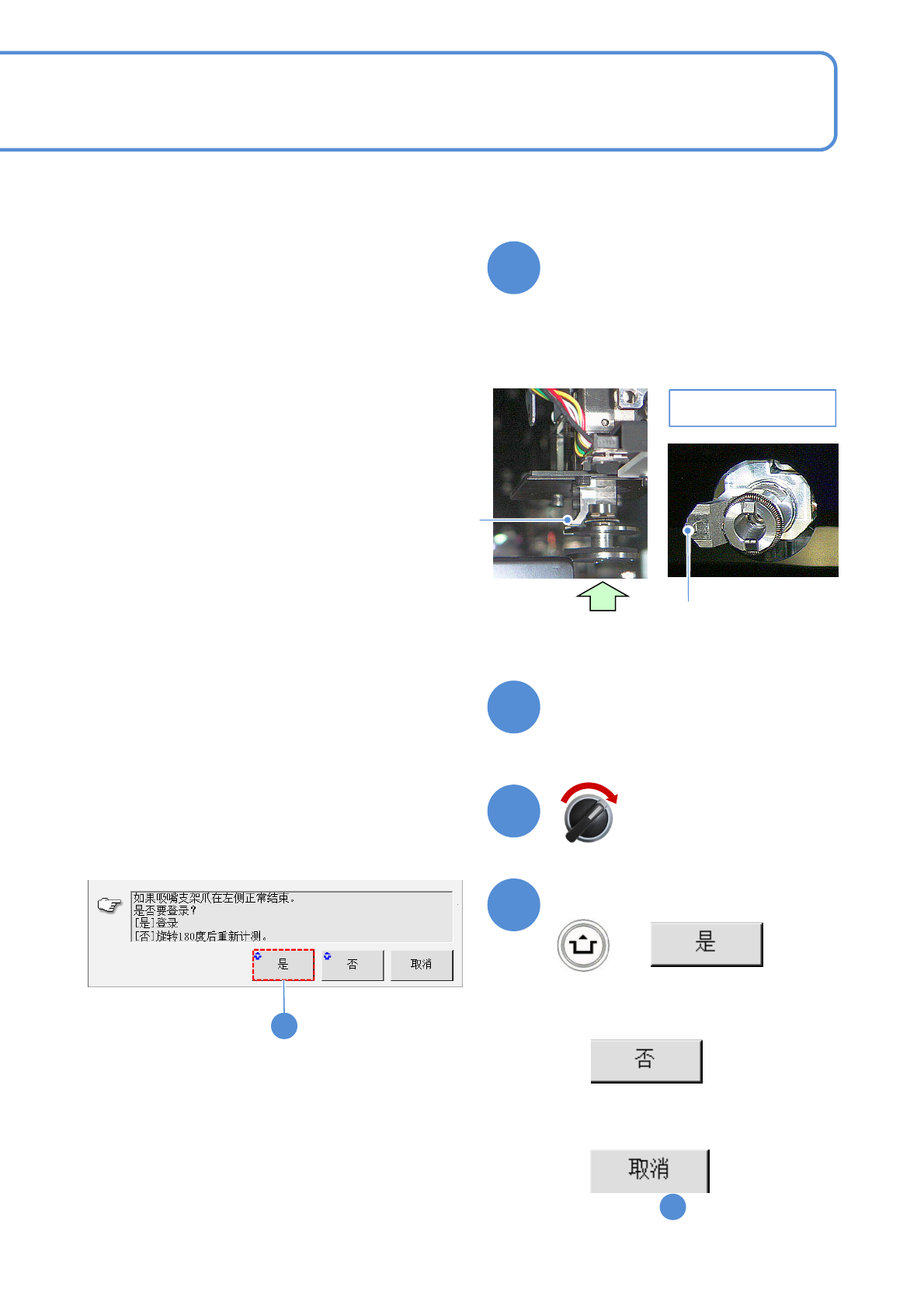

确认贴装头的安装角度
吸嘴座的夹扣
A向视图
吸嘴座的夹扣
●确认吸嘴座夹扣的方向。
前侧XY单元: 从前侧看起时的左侧
后侧XY单元: 从后侧看起时的左侧
关闭安全盖
+
■吸嘴支架爪不在左侧时
确认提示
(贴装头移动到作业位置)
(旋转180度后再进行测量)
■取消时
(仍然是 的画面)
1
23
EJM9DC-MB-10E-00NPM-WX/WXS
10-9-5
多功能识别照相机V2 3
工程师手册
10-9
27
28
伺服开关置于ON
26
贴装头
类型
吸嘴位置
第1次第2次第3次第4次
轻量16吸嘴贴装头V2 12号 5号 ‐‐
轻量8吸嘴贴装头 6号 3号 ‐‐
4吸嘴贴装头 1号 2号 3号 4号
3吸嘴贴装头V2 1号 2号 3号 ‐
24
伺服开关置于OFF
25
29
29
更换多功能识别照相机治具
●所确认的吸嘴位置
关闭安全盖
打开安全盖
+
确认提示
■取消时
(仍然是 的画面)
(进行校准作业)
29
