EJM9DC-MB-13E-0 2 NPM-W X/WXS 操作键 功能 操作键 功能 在画面上显示同心圆的标尺。 可以调整亮度。※ 在画面上显示四角框。※ 显示识别系统的版本。 在画面上显示十字线。 清除正显示的图像。 显示亮度选择画面。 返回原来画面。 13-2-9 -2 E E ※ NPM-WXS 仅可选择 Front 侧的 [ 照明 ] 和 [ 区域 ] 。 画面显示功能 ■「功能」画面
EJM9DC-MB-13E-02NPM-WX/WXS
单元调整
贴装头照相机
信息的确认 1
13-2-9-1
A
B
C
D
工程师手册
13-2-9
确认贴装头照相机的状态以及各种信息。需要时也可以进行识别装置的设定变更。
显示「功能」画面。
显示错误画面。
光标移动/框尺寸调整
■移动光标时
■扩大或缩小框的尺寸时
选择光标的移送速度。
■把光标位置和框尺寸进行初始化
A
B
C
D
确认识别装置
EJM9DC-MB-13E-02NPM-WX/WXS
操作键 功能 操作键 功能
在画面上显示同心圆的标尺。
可以调整亮度。※
在画面上显示四角框。※
显示识别系统的版本。
在画面上显示十字线。 清除正显示的图像。
显示亮度选择画面。 返回原来画面。
13-2-9-2
E
E
※ NPM-WXS仅可选择Front侧的 [照明] 和 [区域]。

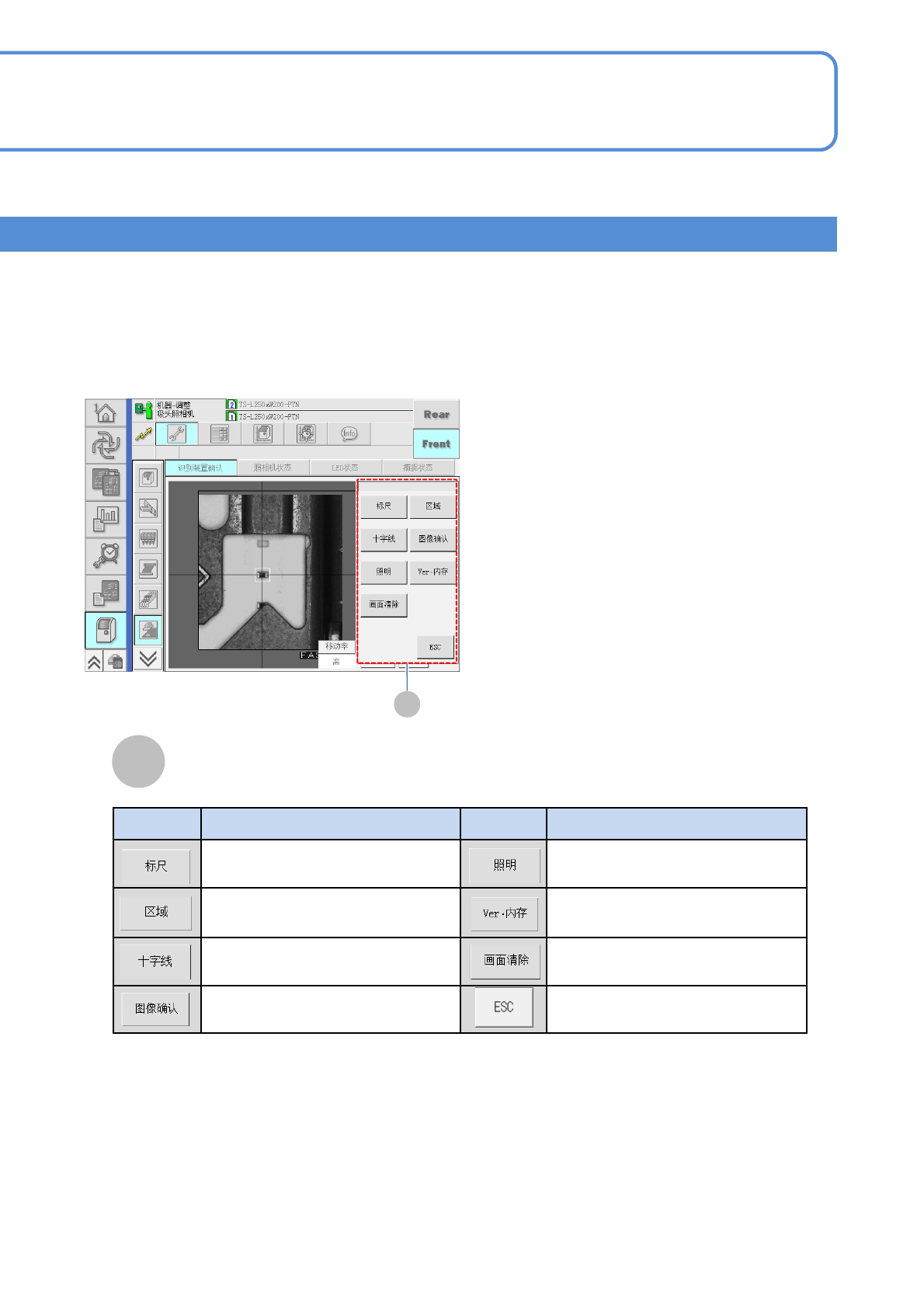

画面显示功能
■「功能」画面
EJM9DC-MB-13E-02NPM-WX/WXS

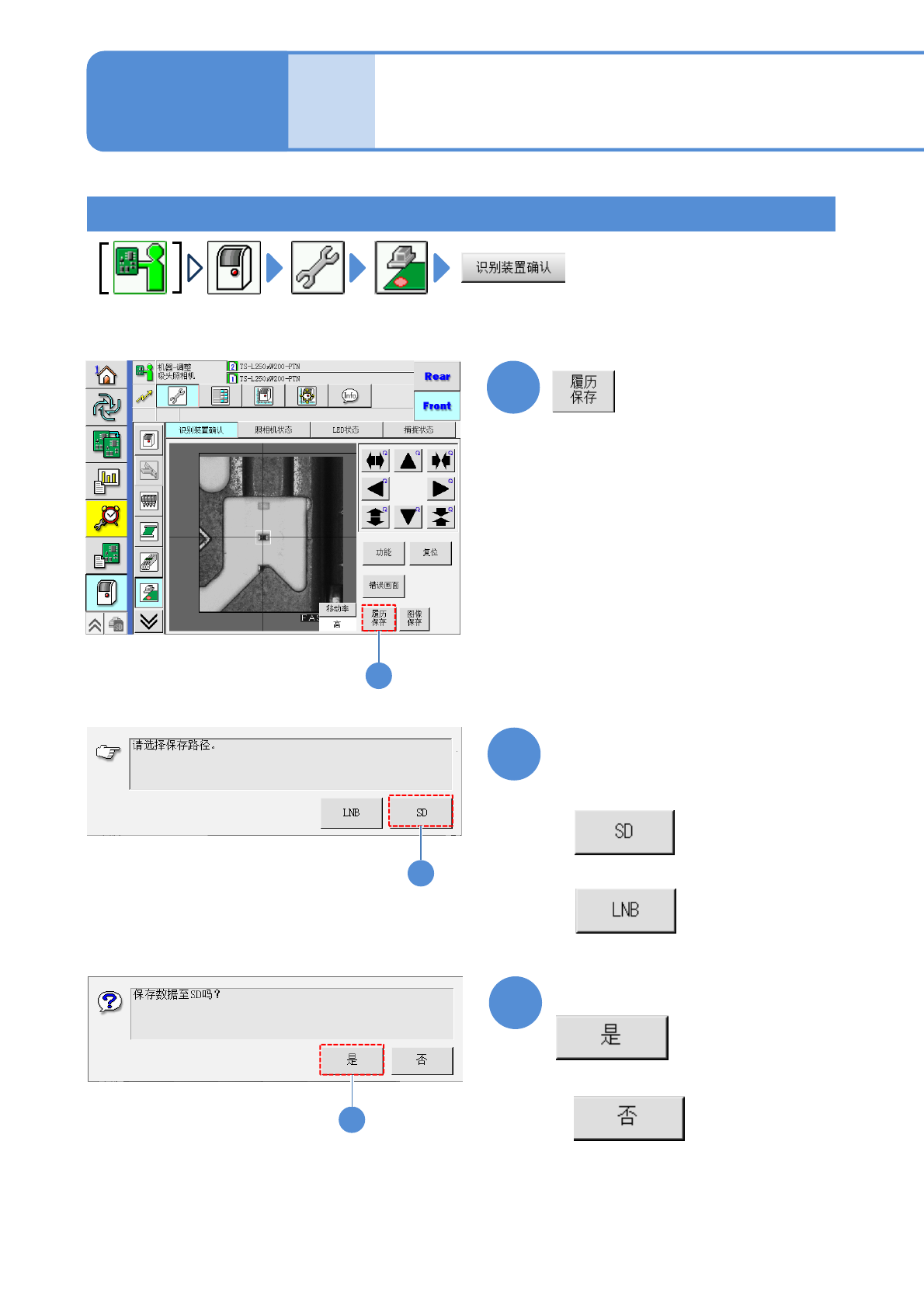

保存识别错误的履历
1
1
3
单元调整
贴装头照相机
信息的确认 2
2
2
2
13-2-9-3
工程师手册
13-2-9
■不保存数据时
确认提示
请选择保存路径
■当SD卡
■当LNB卡
