EJM9DC-MB-04E-0 1 NPM-W X/WXS 4-14 -4 在托盘供料器拉出部的各部位添加润滑脂 18 前侧 凸轮块 ( 左 ) 的内侧 凸轮块 ( 右 ) 的内侧 顺序 20 使拉出轴向吸附位置侧靠 近。 19 使拉出轴向托盘箱侧靠近。 17 ●添加部位 ・ 线性导轨的轨道 ( 左右 ) ・ 凸轮块内侧 ( 左右 ) ●使用润滑脂 : LCG100
EJM9DC-MB-04E-01NPM-WX/WXS
4-14-3
工程师手册
4-14
13
14
15
ACTIVATION
关闭托盘箱的盖，
拉出托盘供料器。
拆下前侧的盖
16
(螺栓:4个)
主电源开关置于
OFF，上锁
托盘供料器(选购件)
的润滑脂添加 2
EJM9DC-MB-04E-01NPM-WX/WXS
4-14-4
在托盘供料器拉出部的各部位添加润滑脂
18
前侧
凸轮块(左)的内侧
凸轮块(右)的内侧
顺序
20
使拉出轴向吸附位置侧靠
近。
19
使拉出轴向托盘箱侧靠近。
17
●添加部位
・线性导轨的轨道 (左右)
・凸轮块内侧 (左右)
●使用润滑脂: LCG100
EJM9DC-MB-04E-01NPM-WX/WXS
20

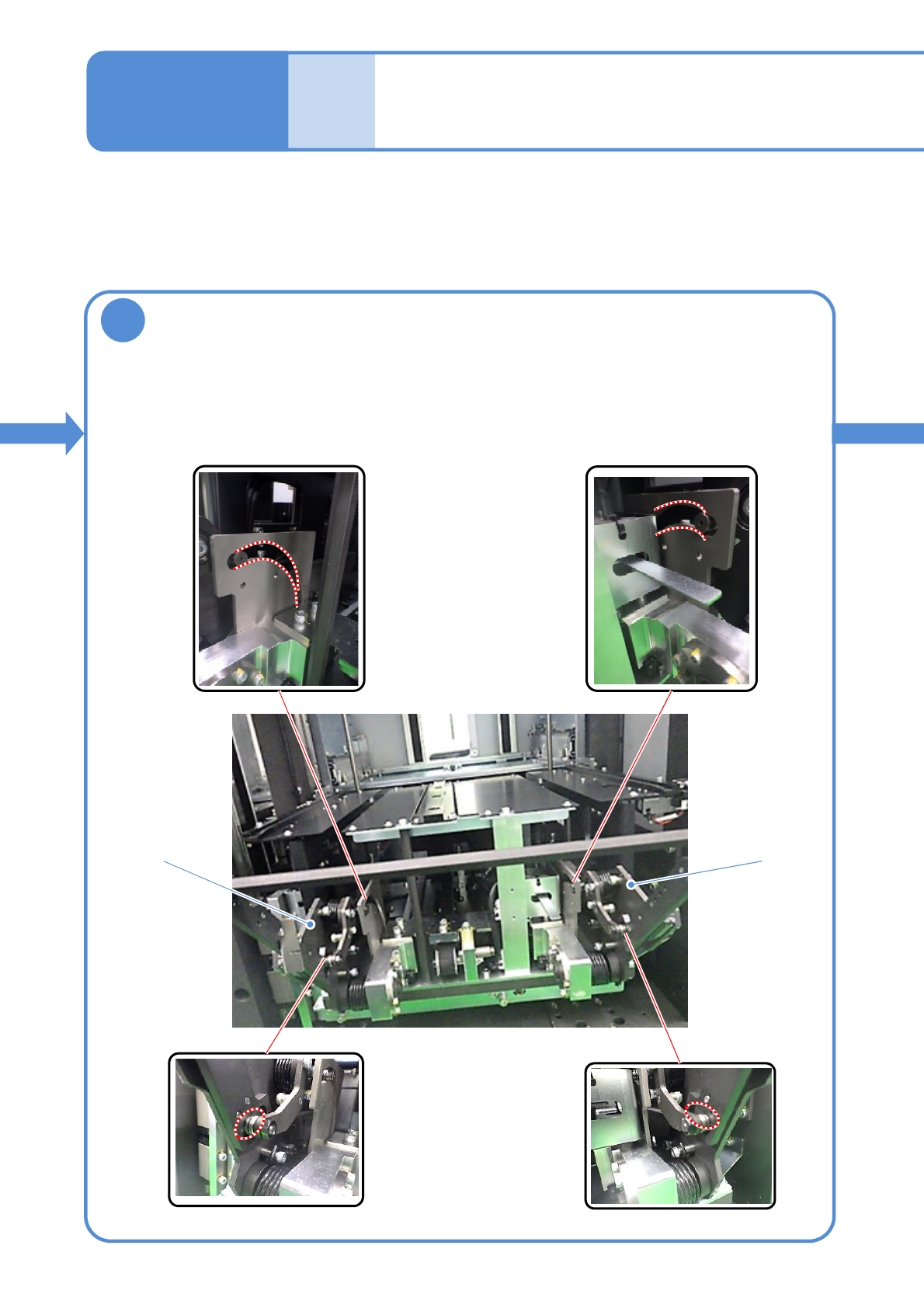

在托盘供料器拉出部的各部位添加润滑脂
●添加部位
・线性导轨 (左右)
・凸轮盘内侧 (左右)
・杆凸轮内侧 (左右)
●使用润滑脂: LCG100
线性导轨线性导轨
托盘供料器(选购件)
的润滑脂添加 3
工程师手册
4-14
4-14-5
