EJM9DC-MB-10E-0 0 NPM-W X/WXS 10-3-1 -6 确认提示 36 ●不保存数据时 ●取消时 ( 仍然是 的画面 ) 35 35 确认是否已正常结束 37 准备取出面补正治具 卸下交换台车 ( → P.2-4) 打开安全盖 伺服开关置于 OFF 38 39 用手推面补正量具，将其送到前 / 后工序的设备或前 / 后工序的传送 带 40 35 36
EJM9DC-MB-10E-00NPM-WX/WXS
10-3-1-5
28
30
29
32
33
34
31
面补正XY 3
(双式传送带规格)
工程师手册
10-3-1
面补正治具
面补正治具
面补正治
具右端
基准线
轨道1
轨道2
可动轨道
基准轨道
基准轨道
基准标记
准备第2次的面补正XY
伺服开关置于OFF
打开安全盖
关闭安全盖
伺服开关置于ON
设置面补正治具
①将面补正治具的右端面对准基准轨道上
的基准线，设置好。
(左→右流动、右→左流动都同样。)
②将面补正治具的基准标记设置到基准轨
道侧。
③使基准轨紧贴到治具上。
+
确认提示
(面补正XY的计测按照前侧、后侧的顺序
进行)
(贴装头移动到退避位置)
34
EJM9DC-MB-10E-00NPM-WX/WXS
10-3-1-6
确认提示
36
●不保存数据时
●取消时
(仍然是 的画面)
35
35
确认是否已正常结束
37
准备取出面补正治具
卸下交换台车 (→P.2-4)
打开安全盖
伺服开关置于OFF
38
39
用手推面补正量具，将其送到前/
后工序的设备或前/后工序的传送
带
40
35
36
EJM9DC-MB-10E-00NPM-WX/WXS
+
1

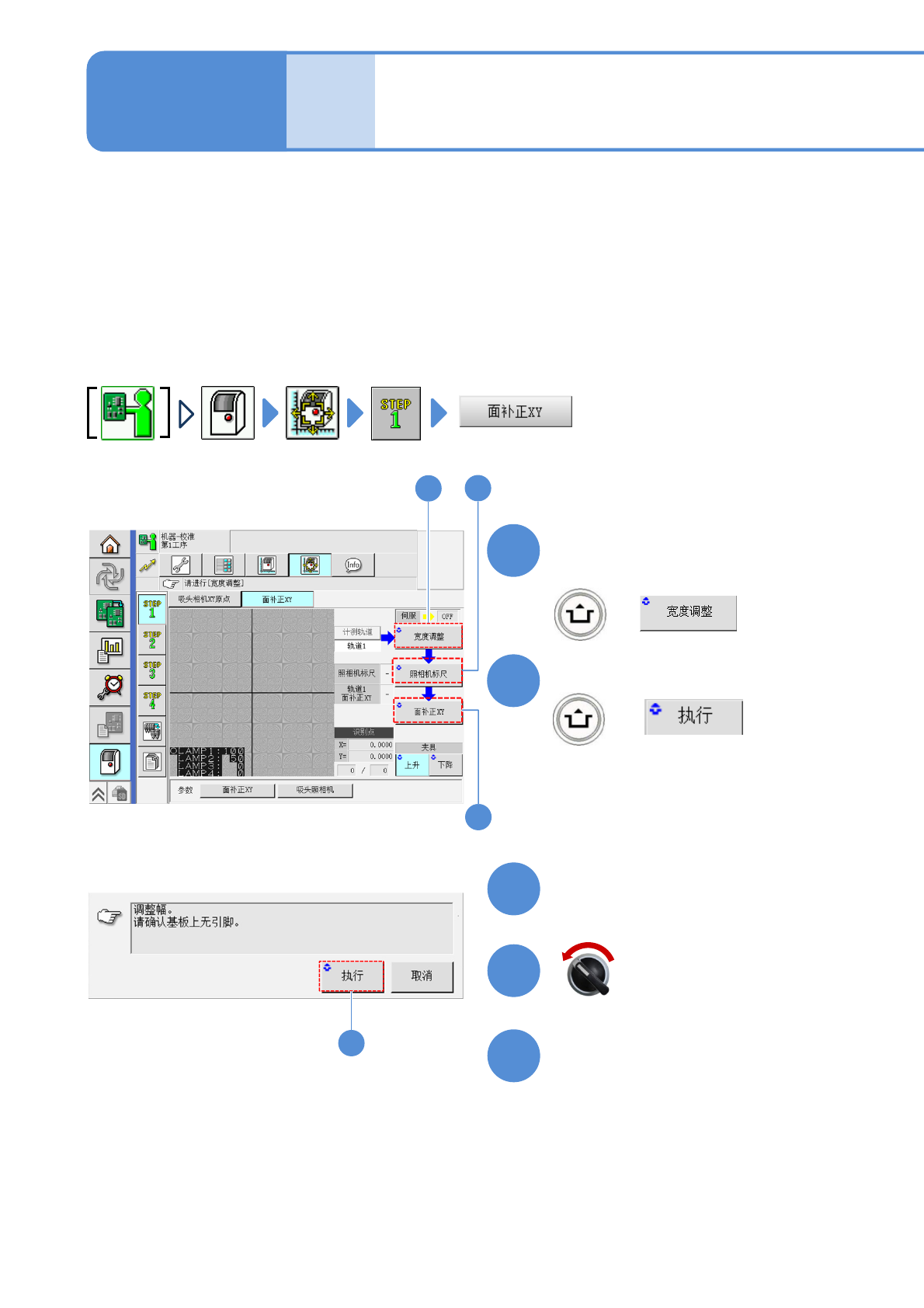

对轻量16吸嘴贴装头V2的面补正XY的校准方法进行说明。
轻量16吸嘴贴装头V2、轻量8吸嘴贴装头、4吸嘴贴装头、3吸嘴贴装头都为共通。
●用手把面补正治具放到设备的左侧或右侧的传送带进行操作。
(面补正治具: N210141055AA 1枚)
●实施2次校准。
●进行校准作业时请勿切断设备电源。
●面补正之前，请先卸下所有的基板支撑销。
●请在容易操作的前侧进行操作。
确认设备内没有基板
●显示「错误」时，取出设备内的基板
后再次进行。
1
10-3-2-1
(将执行宽度调整)
(贴装头移动到退避位置)
3
进行测定的准备
卸下交换台车 (→P.2-4)
5
4
伺服开关置于OFF
打开安全盖
2
2
确认提示
+
