NPM-WX/WXS EJM9DC-MB-11E-00
11-4-2-2
3
1
2
4
L1 L2 L3 PE
L1
L2
L3
PE
电缆
夹具A
按照电缆夹具A、B的顺序插入电缆
电缆
夹具B
推荐电缆
外形尺寸
●推荐电缆外形尺寸: 13.5～18 mm
●电缆不易插入电缆夹具A时，
逆时针方向旋转拧松。
●电缆不易插入电缆夹具B时，卸下螺栓，插入电
缆后再拧紧螺栓进行固定。
插入电缆后，电缆夹具A以顺时针方向
旋转，固定电缆。
必须以100 N拉引电缆，确认是否完全被固定。
●完全插入，使套头端子的绝缘被覆
部完全进入端子台里面。
●连接PE线 (绿/黄) 后，
按照L1→L2→L3的顺序连接。
●请确认工厂侧的PE线已确实接地了。
插入电缆
把电缆尖端
推进内部深处。
■主电源端子
NPM-WX/WXS EJM9DC-MB-11E-00
主电源
的连接
调整初级电源和设备电源
的电压
11-4-3-1
1
2
5
6
1. 480 V
2. 420 V
3. 400 V
4. 380 V
5. 220 V
6. 200 V
工程师手册
11-4-3
OFF
切换初级电源的电压
(变压器的初级电源电压可以变更为以下电压)
●根据供电电压进行调整。
使用工具: 十字螺丝刀 (No.2)、附属的专用螺丝刀
初级电源和设备电源的电压不同时，请进行调整。
●在AC 290 V以上 (AC 380 V以上的分支) 的状态使用时，
请确认地线和各相之间电压处于AC 290 V以下，并且供给
电源侧用星形接法将N (中性) 端子连接到地线。
将U、V、W连接到相同电压值的分支
(例: AC400 V → 200 V 时)
●连接各电缆时，使用附属的专用工具。
这时候，请必须把棒端子完全插入。
■变压电源分支的线路图 (一部分)
调换
变压器
变压电源分支
安装安全盖，重新粘贴供电电压表示标牌的数值部分
●标牌数值是表示对设备的供电电
压。
变更供电电压时，购买新的标牌
重新粘贴。
这时候请根据供电电源电压把表
示标牌的数值对准 。
供给电压表示标牌的数值部分
NPM-WX/WXS EJM9DC-MB-11E-00
11-4-3-2
3
4

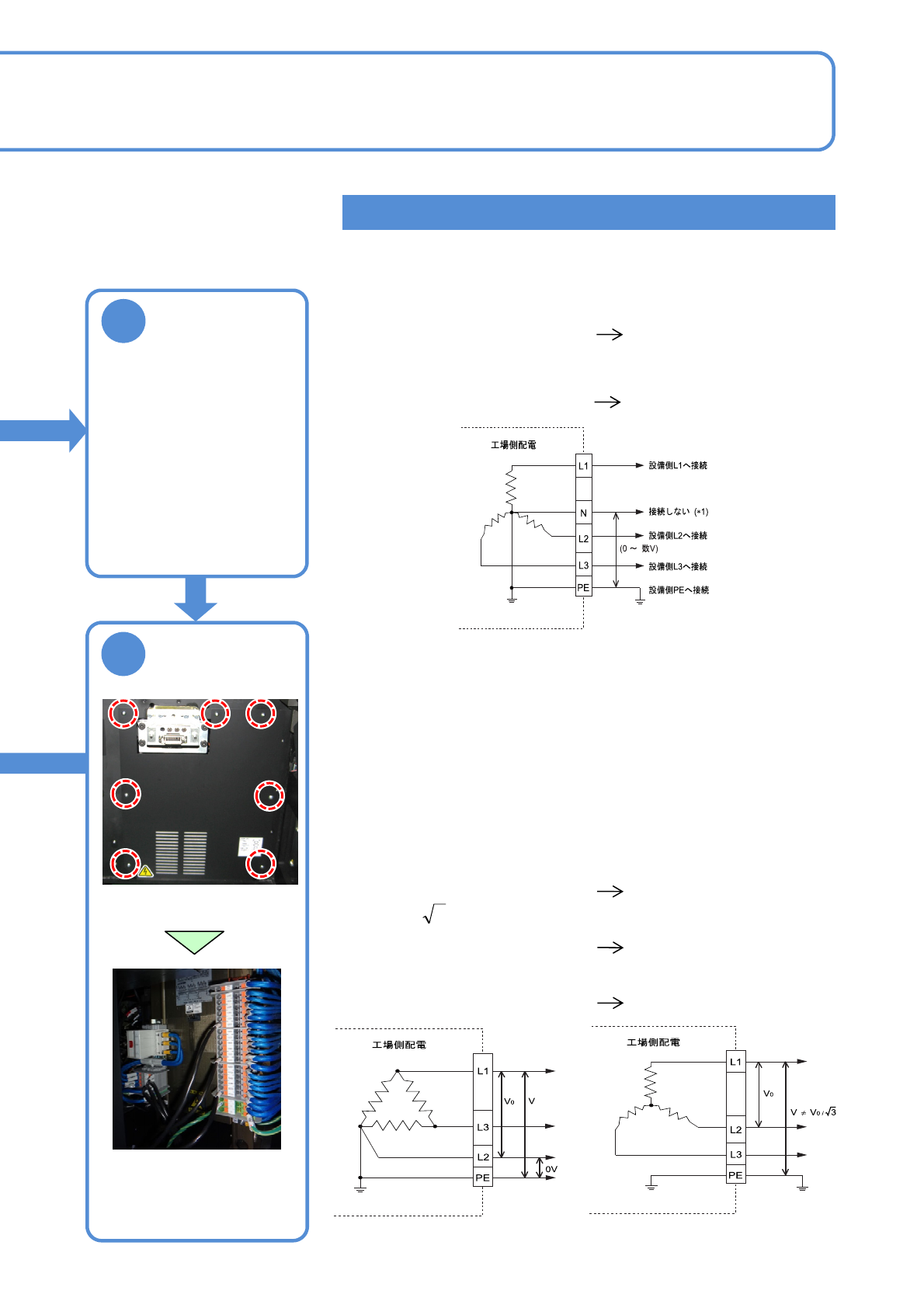

电源有否接地的简易确认方法 (用检测器确认)
变更设备的电压。
例: 把AC400 V变更为200 V
确认工厂方面的
供电电压
■L1、L2、L3、N、PE的5根线被拉出时
(=星形接线) →N、PE之间的电压测定
●中性线接地时
●中性线没有接地时
数值不稳定
(显示几十个V以上)
AC 290 V以上时不可连接
数值几乎在0 几个V的范围
内稳定
AC 290 V以上时可连接
卸下设备前侧的
安全盖
●螺丝 (7个)
3
0
/V
■L1、L2、L3、PE的4根线被拉出时，有星形接线或是三
角形接线的可能性。
(三角形接线时一般接地1相)
测量各相间的电压 (V
0
) 和PE、相间的电压 (V) 后，请
进行比较。
●V = V
0
，只有1相成为V = 0V时
三角形接线,有1相接地 AC 290 V以上时不可连接
● 稳定时
星形接线,有中性线接地 AC 290 V以上时可连接
●数值不稳定时
无接地 (接线方式不明) AC 290 V以上时不可连接
(* 1) 设备中不使用中性线 (N)。电缆不要连接到设备侧，为避
免端部接触端子首先进行绝缘处理。
例) 接地星形接线
例1) 有接地的三角形接线
例2) 无接地的星形接线
