EJM9DC-MB-04E-0 1 NPM-W X/WXS 4-6 -8 工程师手册 4-6 传送带的检查 4 传送带 L 、传送带 R 的皮带张力的检查 皮带单位重量 0.7 g /m 皮带宽度 4.5 mm 跨距长度 参照下图 机种 固定侧、可动 侧共同 传送带 L 、传送带 R 560 ～ 695 Hz 64 P 64 P ●事先在频率测量器 ( 皮带厂家等提供的 声波张力计等 ) 输入以下数值。用手指弹各跨距的 中央部位 ( 下…
EJM9DC-MB-04E-01NPM-WX/WXS

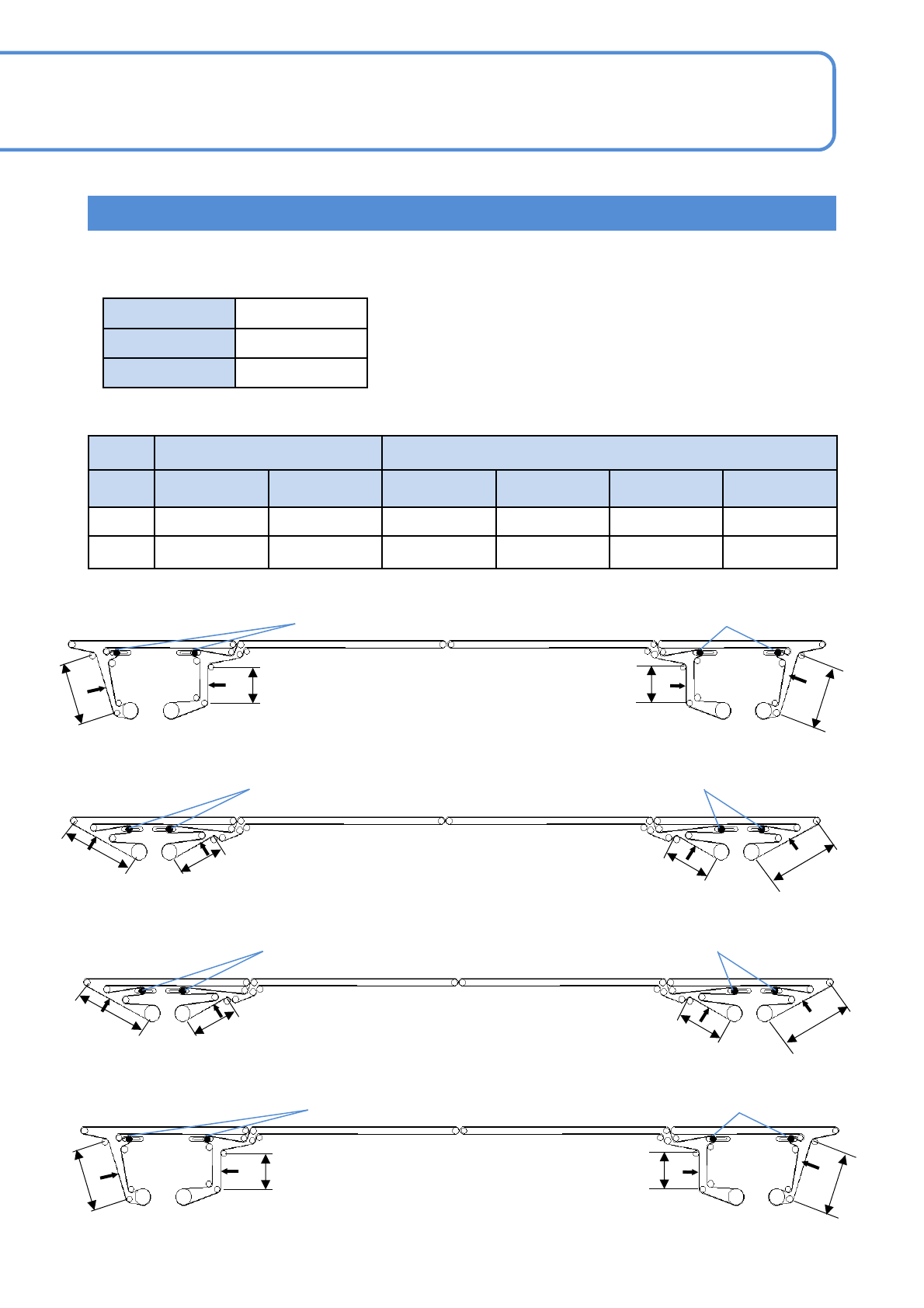

基板传送带部皮带张力的检查
4-6-7
单式传送带 双式传送带
检查部位 固定轨道 可动轨道
轨道1:
固定轨道
轨道1:
可动轨道
轨道2:
可动轨道
轨道2:
固定轨道
P1
337 ～ 377 Hz 274 ～ 314 Hz 337 ～ 377 Hz 274 ～ 314 Hz 274 ～ 314 Hz 337 ～ 377 Hz
P2
599 ～ 649 Hz 448 ～ 488 Hz 599 ～ 649 Hz 448 ～ 488 Hz 448 ～ 488 Hz 599 ～ 649 Hz
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度
参照下图
规格值
■单式传送带 固定轨道 / 双式传送带 轨道1: 固定轨道
110.4
P1
张力滑轮
张力滑轮
P1
63.2
P2
110.4
63.2
P2
■双式传送带 轨道2: 固定轨道
张力滑轮
张力滑轮
110.4
P1
P1
63,2
P2
110.4
63.2
P2
■单式传送带 可动轨道 / 双式传送带 轨道1: 可动轨道
张力滑轮
张力滑轮
134.1
P1
84.3
P2
P1
134.1
84.3
P2
■双式传送带 轨道2: 可动轨道
张力滑轮
张力滑轮
134.1
P1
84.3
P2
P1
134.1
84.3
P2
(单位: mm)
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
输入值
●调整并固定张力滑轮，使测量值达到规格值。
EJM9DC-MB-04E-01NPM-WX/WXS
4-6-8
工程师手册
4-6
传送带的检查 4

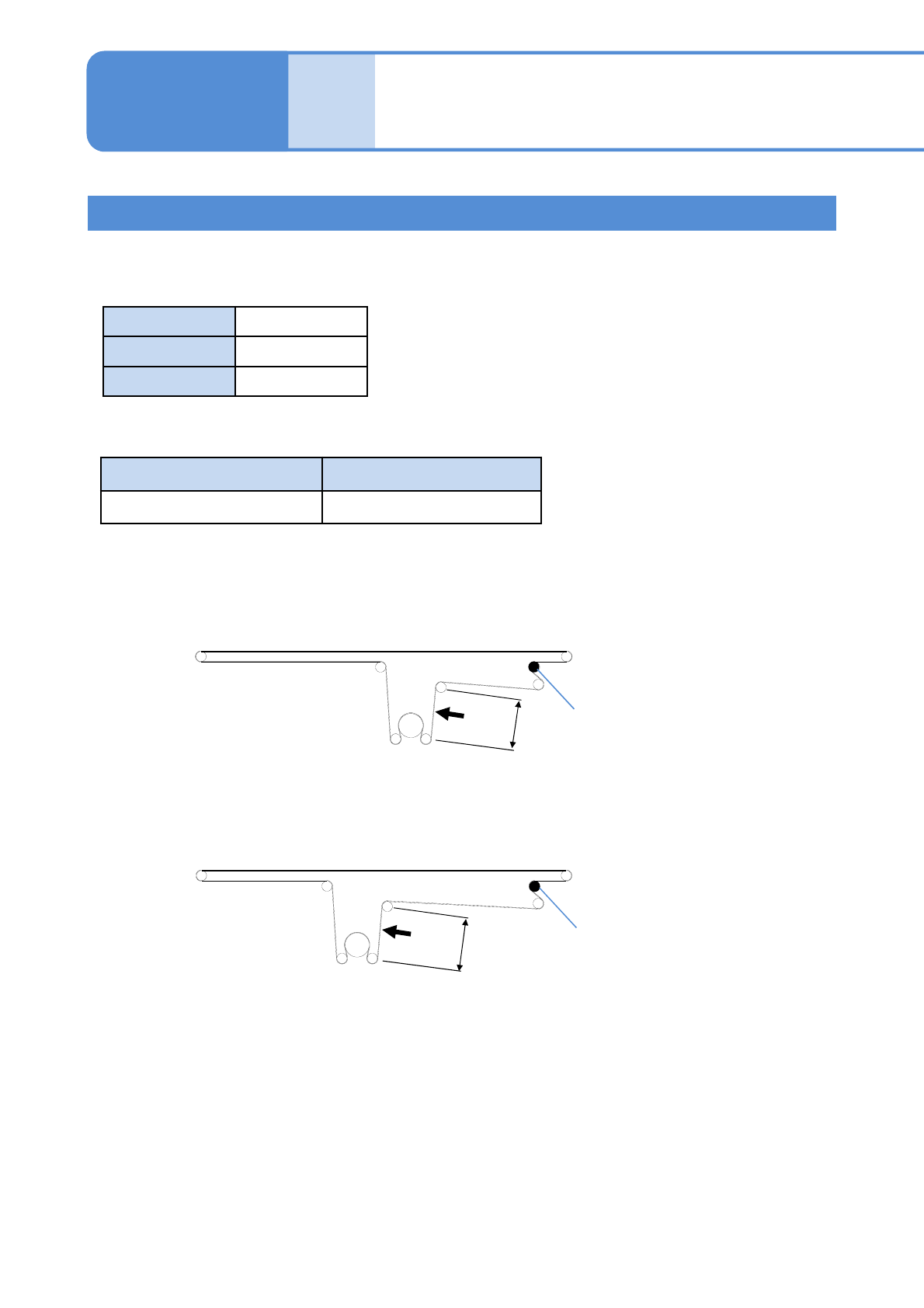

传送带L、传送带R的皮带张力的检查
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度
参照下图
机种 固定侧、可动侧共同
传送带L、传送带R
560 ～ 695 Hz
64
P
64
P
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
输入值
●调整并固定张力滑轮，使测量值达到规格值。
规格值
■轨道1: 固定轨道、可动轨道
■轨道2: 固定轨道、可动轨道
张力滑轮
张力滑轮
(单位: mm)
EJM9DC-MB-04E-01NPM-WX/WXS
4-6-9

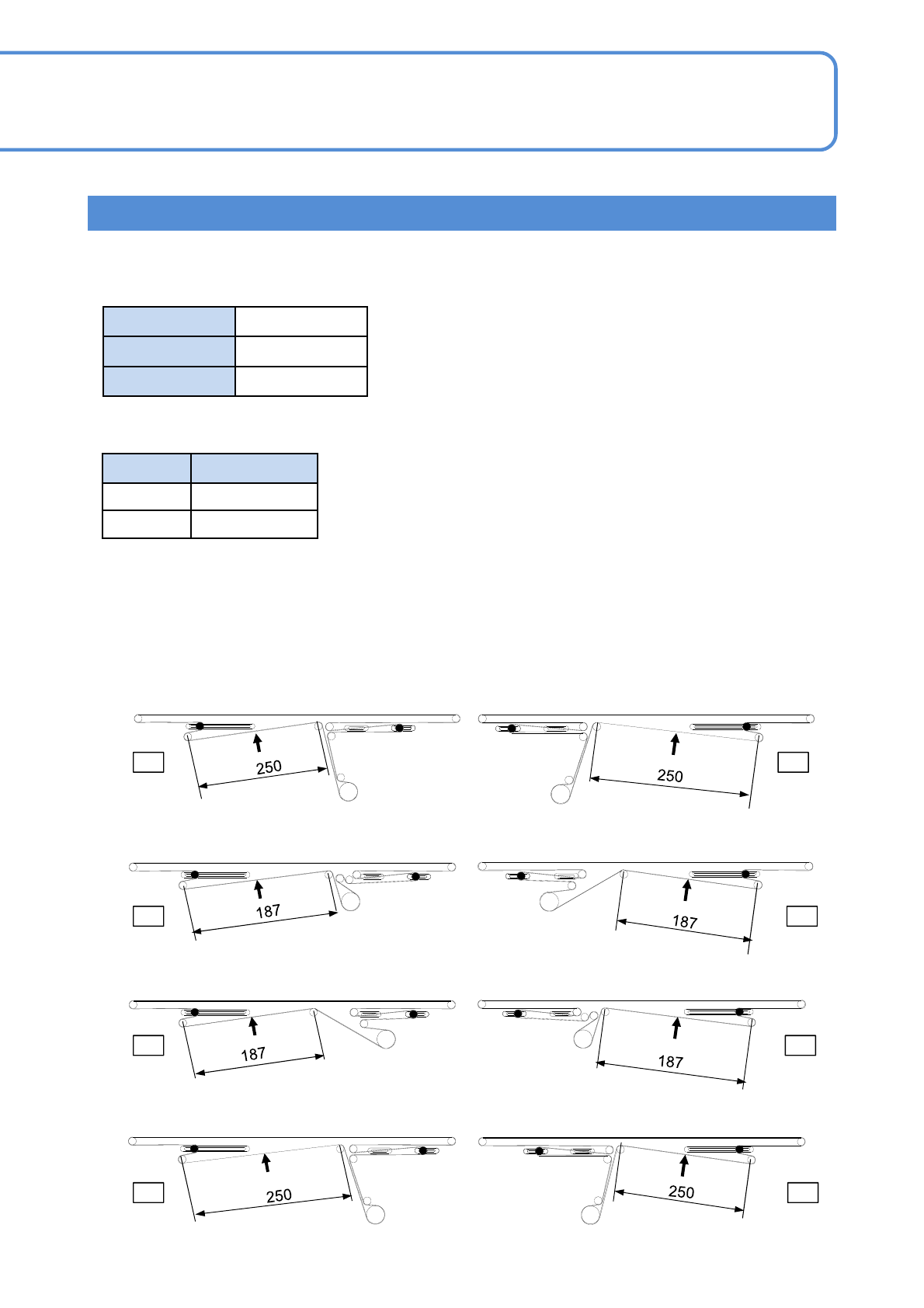

延长传送带皮带张力的检查
●单式传送带 固定轨道 ／ 双式传送带 轨道1: 固定轨道
●双式传送带 轨道2: 可动轨道
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度
参照下图
测定部位 规格值(Hz)
A
150 ～ 170 Hz
B
200 ～ 220 Hz
■单式传送带 (各2根) 双式传送带 (各有2根轨道)
●单式传送带 可动轨道 ／ 双式传送带 轨道1: 可动轨道
●双式传送带 轨道2: 固定轨道
P
A
P
B
P
A
P
B
P
A
P
A
P
B
P
B
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
输入值
●调整并固定张力滑轮，使测量值达到规格值。
规格值
●表示是张力滑轮。(单位: mm)
