EJM9DC-MB-04E-0 1 NPM-W X/WXS 4-12 -1 1 3 5 工程师手册 4-12 2 OFF 6 ON θ 轴皮带的检查 ( 贴装头 : 选购件 ) 卸下交换台车 ( → P.2-4) 解锁 对轻量 16 吸嘴贴装头 V2 的 θ 轴皮 带的检查方法进行说明。轻量 8 吸嘴贴装头的检查方法相同。 使用工具 : 六角扳手 ( 尺寸 : 对边 2.0 mm ( 球型 )) 所需时间 : 轻量 16 吸嘴贴装头 V…
EJM9DC-MB-04E-01NPM-WX/WXS
4-11-2
3
4
5
A B
6
B
确认贴装头上没有
设置吸嘴
●有吸嘴时需要卸下。
●显示值仍然不是规定值时，
请与本公司联络。
●当显示值不是规定值时，进行以下操作
・确认真空泵的供给压 (→『操作手册』P.6-1-1)
・清扫吸嘴座 (→P.5-1)
・确认真空气体路径 (管子的弯曲部) 是否有开裂
(→P.4-5)
●规定值: 框的数值在 “-85” 以下

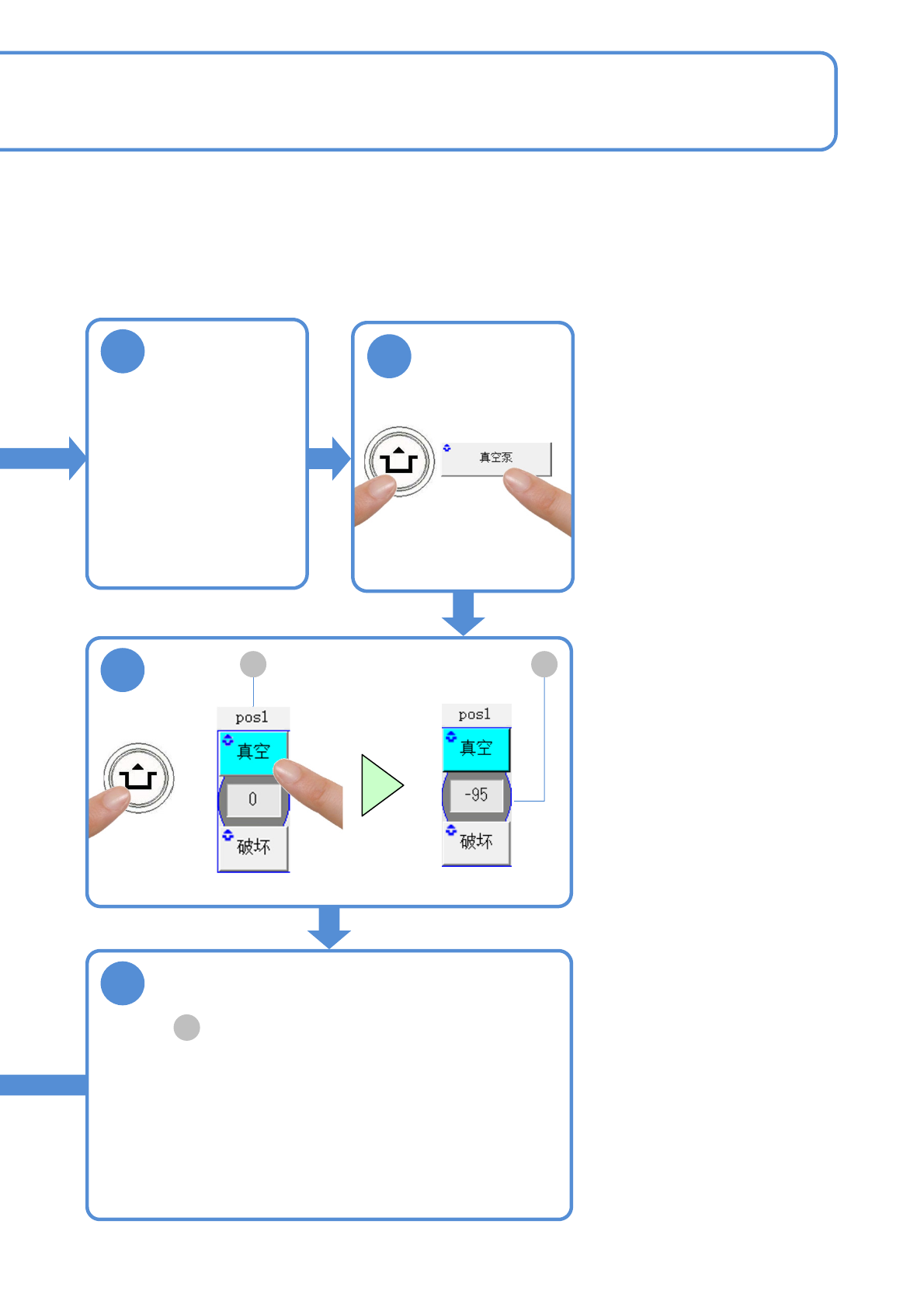

确认「pos1」的显示必须为规定值
ACTIVATION
ACTIVATION
EJM9DC-MB-04E-01NPM-WX/WXS
4-12-1
1
3
5
工程师手册
4-12
2
OFF
6
ON
θ轴皮带的检查
(贴装头: 选购件)

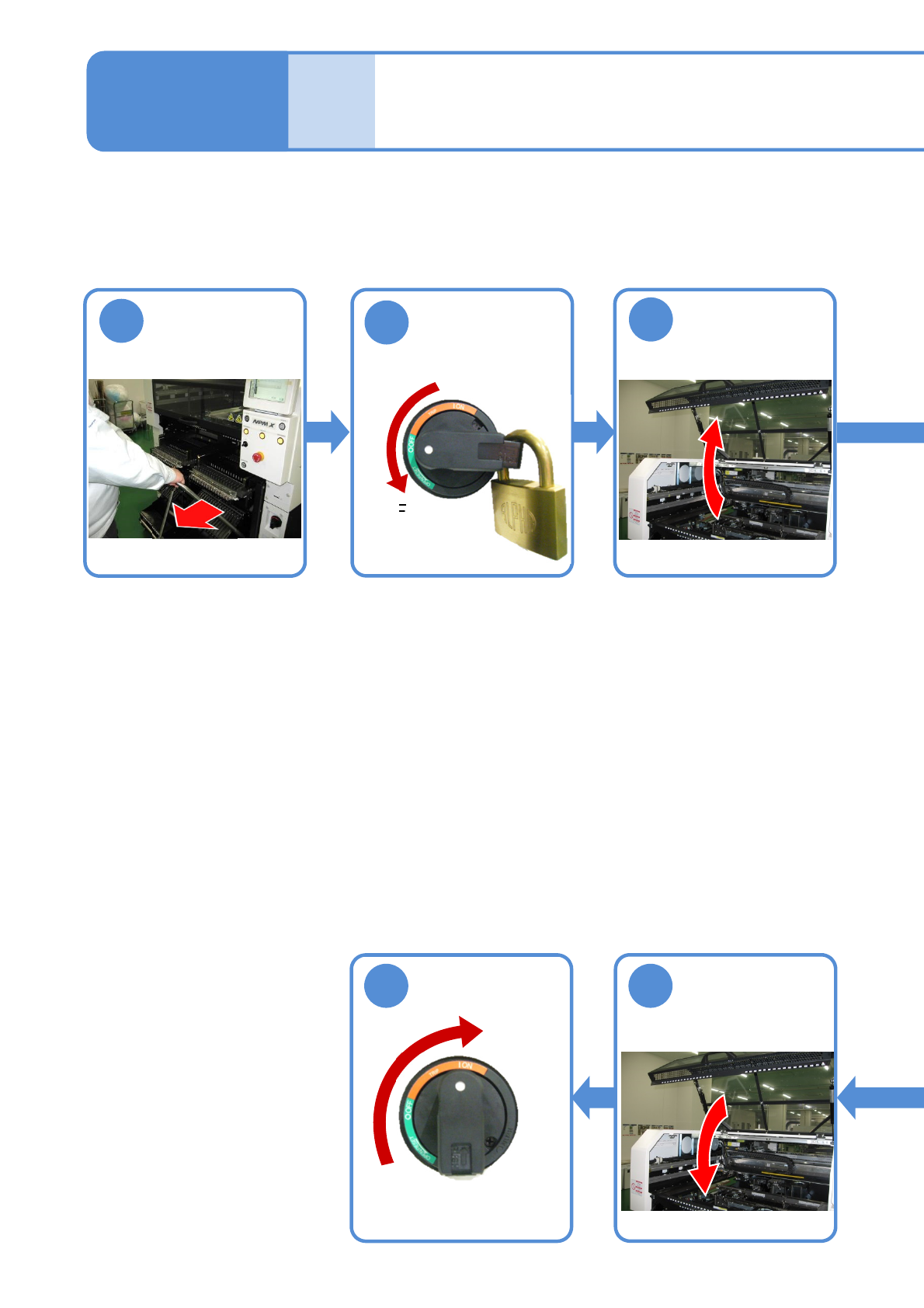

卸下交换台车
(→P.2-4)
解锁
对轻量16吸嘴贴装头V2的θ轴皮带的检查方法进行说明。轻量8吸嘴贴装头的检查方法相同。
使用工具: 六角扳手 (尺寸: 对边2.0 mm (球型))
所需时间: 轻量16吸嘴贴装头V2、轻量8吸嘴贴装头，1台贴装头大致需要时间分别为
10 分钟、20 分钟。
主电源开关置于
OFF，上锁
EJM9DC-MB-04E-01NPM-WX/WXS

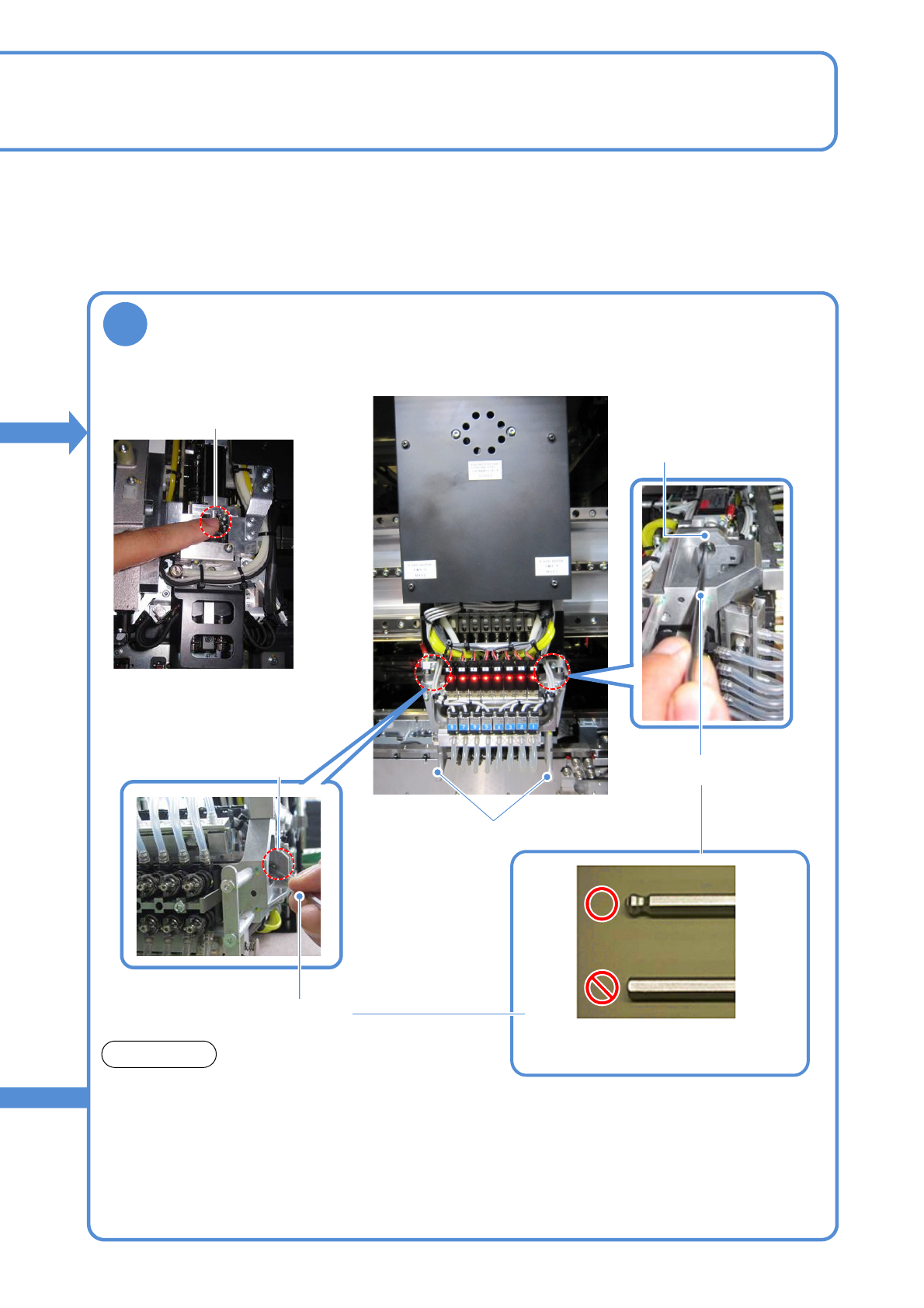

θ轴滑轮
θ轴滑轮
4
θ轴滑轮
六角扳手
六角扳手
吸嘴保护块
*请使用尖端部为球型 (照片上侧) 的六
角扳手。
●请确认扭矩旋转是否顺畅 。
●扭矩旋转不顺时 (旋转有时不顺畅、有时顺畅)，请与本公司联络。
●θ轴马达左右有2处。 2处都请进行检查。
●是轻量16吸嘴头V2时，请将六角扳手插入θ轴滑轮中转动。
●是轻量8吸嘴头时，请直接用手指转动θ轴滑轮。
注意
■轻量16吸嘴贴装头■轻量8吸嘴贴装头
将六角扳手插入贴装头的θ轴滑轮端部，然后旋转10次以上
4-12-2
