NPM-WX/WXS EJM9DC-MB-11E-00
NPM-WX/WXS
11-7-2
各设定的基板传送状况
3
基板传出
NPM-WX/WXS
以外的前工序设
备
NPM-WX/WXS
1
2
4
3
基板传出
NPM-WX/WXS
以外的前工序设
备
1
2
4
■通常设定(默认值): “前工序其他公司连接”为“OFF”、
“前工序其他公司连接2”为“OFF”
●“前工序其他公司连接”与“前工序其他公司连接2”不可同时设定为“ON”。
基板流向
基板要求信号“ON”
基板检测传感器
贴装位置“ON”
基板要求信号
“OFF”
基板传出后，NPM-DX的基板要求信号成为“ON”。
从前工序设备传出基板。
NPM-WX/WXS的基板检测传感器 (贴装位置) 成为
“ON”。
NPM-WX/WXS的基板要求信号成为“OFF”。
* 通常通过基板要求信号的“OFF”“ON”操
作搬出基板，所以即使在默认设定的状态下也
不会发生2枚基板重叠搬送等问题。
但是，前工序的设备不符合上述规格时，可能会出
现在基板要求信号处于“ON”的状态下继续搬送
基板的状况。因此，需要变更NPM-WX/WXS的基
板搬送设定。
1
2
3
4
■选项设定: 把“前工序其他公司连接”设定为“ON”
基板流向
基板要求信号“ON”
基板传出后，NPM-WX/WXS的基板要求信号成为
“ON”。
从前工序设备传出基板。
传送带L的基板检测传感器 (前工序侧) 成为“ON”。
NPM-WX/WXS的基板要求信号成为“OFF”。
1
2
3
4
基板检测传感器
前工序侧“ON”
(传送带L)
基板要求信号
“OFF”
NPM-WX/WXS EJM9DC-MB-11E-00
11-8-1
2
对单式托盘供料器的使用方法进行说明。
工程师手册
11-8
4
1
主电源开关置于
OFF，上锁
OFF
所需时间: 5 分钟
5
托盘供料器(选购件)
的使用方法 1
拆下连结的螺丝
安装方法

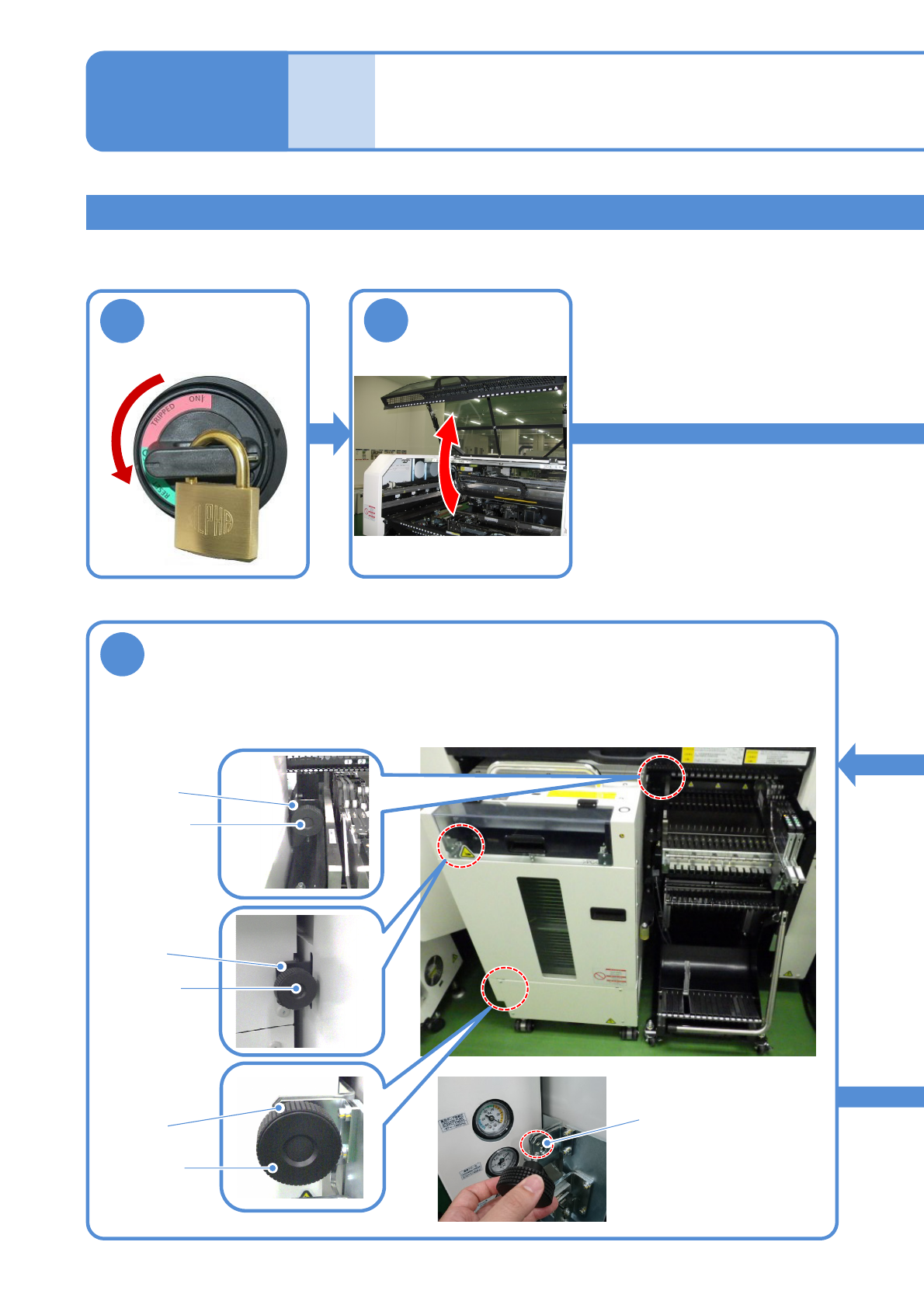

●拆下将托盘供料器固定到设备主体上的连结螺丝ABC。
●将拆下的连接螺丝安装到(a)上。
连接螺丝B
连接螺丝A
连接螺丝C
(a)
(a)
(a)
(a)
NPM-WX/WXS EJM9DC-MB-11E-00
11-8-2
●请注意操作时不要碰触机器
主体。
6
卸下托盘供料器
3

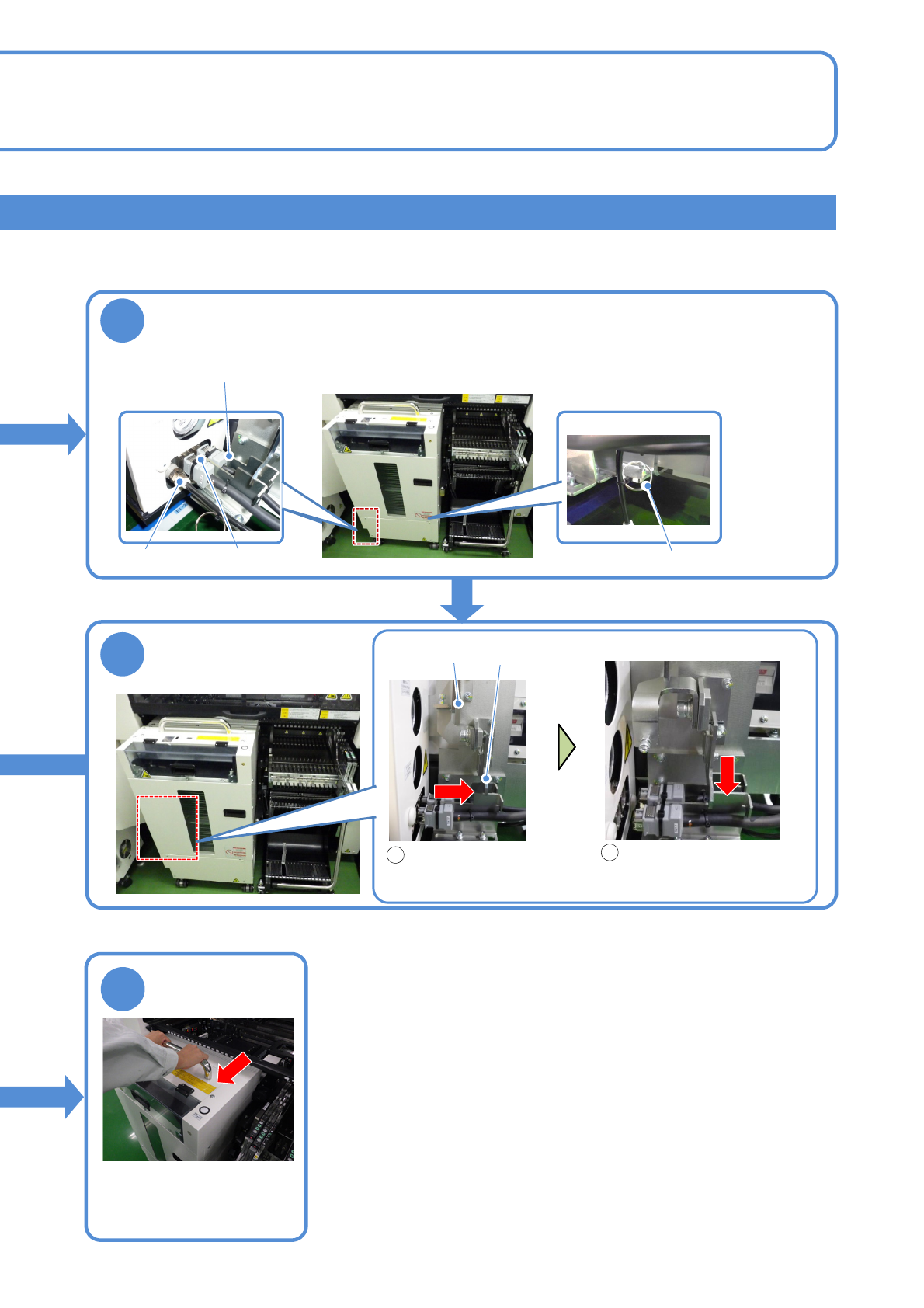

拆下电源电缆、通信电缆、气压管
●将电源电缆、通信电缆、气压管拉
到跟前。
●将空气配管挂到挂钩上。
4
解除安全杆
使安全杆倒下，
使托盘供料器成为能被拉出
的状态
将电源电缆、通信电缆、
气压管拉到极限位置
1
2
挂钩
通信电缆
电源电缆
气压管
安全条
安全杆
