NPM-W X/WXS EJM9DC-MB-11E-00 11 - 9 -6 顺序 15 在连接器部装上盖 连接器部 ●螺丝 : M4 2 个 拆下托盘的位置定位板 ●螺丝 : M8 3 个 12 11 14 安装台车驱动部的电线和管子 电线和管子
NPM-WX/WXS EJM9DC-MB-11E-00
17联交換台车和单式托盘供料
器的切换方法 3
工程师手册
11-9
11-9-5
10
●螺丝:M8 2个
●螺丝: M10 2个
拆下托盘的固定托架
安装台车驱动部
将台车驱动部的前端推靠到
销A上，向右转动使销B靠到
槽上后，拧紧螺丝
13
A
B
●螺丝:M6 2个
●螺丝:M6 2个
①将单式托盘供料器切换成17联交換台车 2
请使用单元更换工具
(N610102541AA)紧固螺丝。
NPM-WX/WXS EJM9DC-MB-11E-00
11-9-6

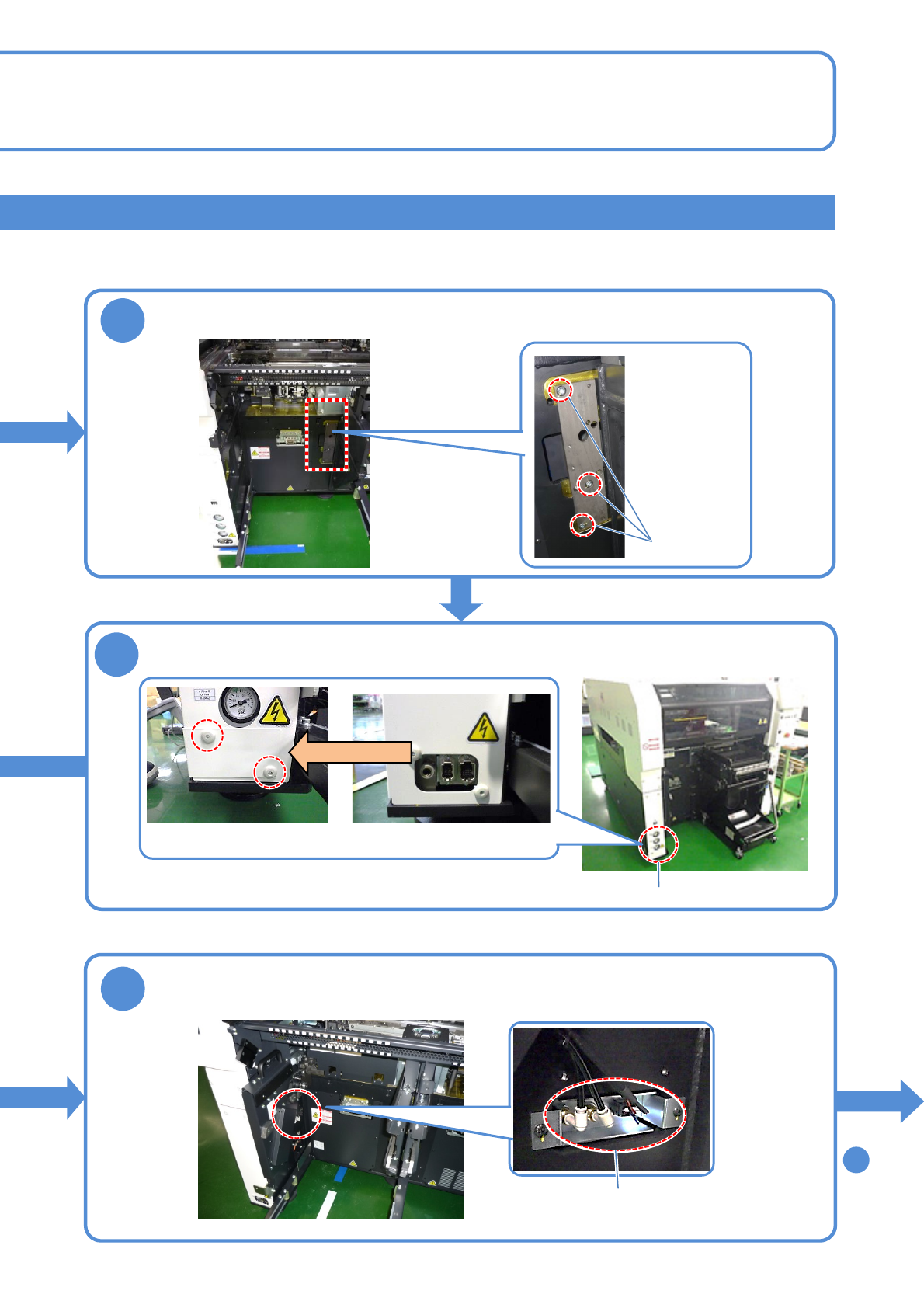

顺序
15
在连接器部装上盖
连接器部
●螺丝: M4 2个
拆下托盘的位置定位板
●螺丝: M8
3个
12
11
14
安装台车驱动部的电线和管子
电线和管子
NPM-WX/WXS EJM9DC-MB-11E-00
17联交换台车和单式托盘供料
器的切换方法 4
工程师手册
11-9
11-9-7
螺丝:M6 4个
安装台车支持部
15
将切换台车(支持部用)
安装到安装位置上
1
●请在将支持部放到
切换台车(支持部用)
的状态下，放到安装
位置上。
2
拧松锁定，调节支
持部的高度，以便
使销能够进入
3
●请在将支持部放到切换台车(支持
部用) 的状态下，安装到主体上。
将切换台车(支持部用)安
装到本体上
4
拉出切换台车(支持部用)
台车支持部
①将单式托盘供料器切换成17联交换台车 3
