EJM9DC-MB-10E-0 0 NPM-W X/WXS 贴装位置 / 传送带 1 10-6 -1 这里对轻量 16 吸嘴贴装头 V2 的贴装位置的校准方法进 行说明。 关于操作方法，轻量 16 吸嘴贴装头 V2 ､ 轻量 8 吸嘴 贴装头 ､ 4 吸嘴贴装头 ､ 3 吸 嘴贴装头 V2 都为共通。 工程师手册 10-6 1 1 + ( 贴装头移动到退避位置 ) 2 确认提示信息后， 进行安装吸嘴的准备
EJM9DC-MB-10E-00NPM-WX/WXS
10-5-3
15
15
16
对每个工作台重复步骤 ～ 。
(共计实施4次。)

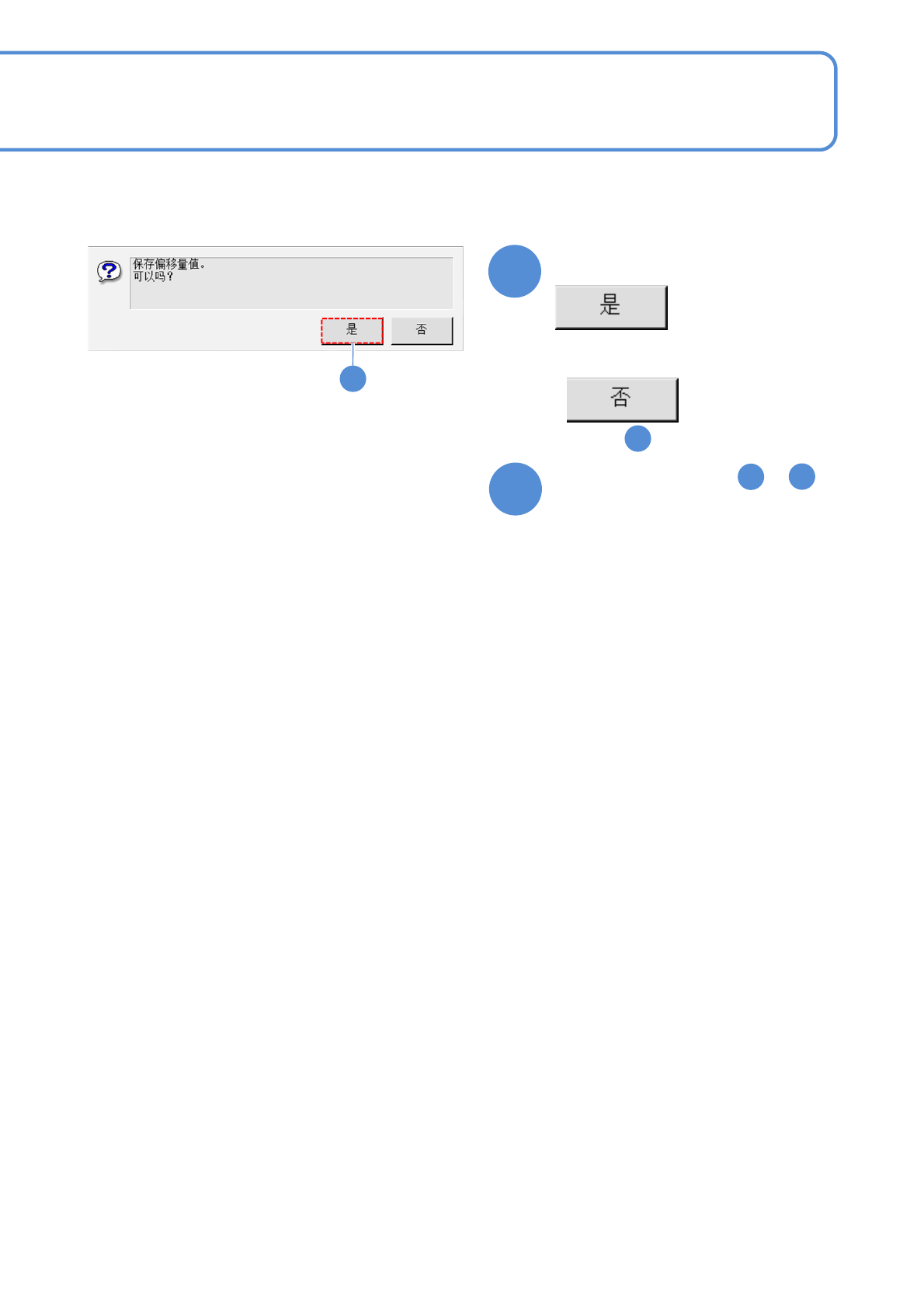

■不保存偏移值时
(仍然是 的画面)
14
确认提示
1
15
EJM9DC-MB-10E-00NPM-WX/WXS
贴装位置/传送带 1
10-6-1
这里对轻量16吸嘴贴装头V2的贴装位置的校准方法进行说明。
关于操作方法，轻量16吸嘴贴装头V2､轻量8吸嘴贴装头､4吸嘴贴装头､3吸嘴贴装头V2都为共通。
工程师手册
10-6
1
1
+
(贴装头移动到退避位置)
2
确认提示信息后，
进行安装吸嘴的准备
EJM9DC-MB-10E-00NPM-WX/WXS
4
3
10-6-2
5
6
贴装头
类型
吸嘴
位置
吸嘴
种类
轻量16吸嘴贴装头
V2
5号
230CS
轻量8吸嘴贴装头
3号
230C
4吸嘴贴装头/
3吸嘴贴装头V2
2号
1002
7
+
8
伺服开关置于OFF
打开安全盖
安装吸嘴
关闭安全盖
(贴装头移动到作业位置)
伺服开关置于ON
确认提示
■取消时
(仍然是 的画面)
1
