NPM-W X/WXS EJM9DC-MB-11E-0 0 周边装 置的连 接 LNB 连接时的设定 1 2 3 4 1 2 3 工程师手册 1 1-6-7 1 1-6-7 LNB 连接时，在设备上进行设定。 输入从第一台起计算 处于第几台的数字 ■不登录在 LNB 时 确认提示 确认提示 4

100%1 / 698
NPM-WX/WXS EJM9DC-MB-11E-00
周边装
置的连
接
电缆的长度
工程师手册
11-6-6
FM MF
F
F
SMEMA
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
L,N,PE
Power
L,N,PE
Power
従来機
0.4 m
传送带R
传送带L
SMEMA
FM MF
FM MF
FM MF
-XL -XR
CNDUS
CNEXR
-XL
CNDUP
CNEXL
-XR
MTKC006617AC
0.4 m
MTKC006618AA
11-6-6
FM MF
F
F
SMEMA
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
従来機
NPM-WX/WXS
0.4 m
延长传送带
延长传送带
SMEMA
FM MF
FM MF
FM MF
-XP -XS
CNDUS
CNEXR
-XP
CNDUP
CNEXL
-XS
MTKC006617AC
0.4 m
MTKC006618AA
MF
FM
MF
FM
NPM-WX/WXS
NPM-WX/WXS NPM-WX/WXS
■生产线构成 例: 对应旧规格机器
■生产线构成 例: 对应旧规格机器
需要连接内容如下:
●生产线信号 (绝缘)
1)
●AC (交流) 电源
1) 本公司的设备系统和附属的机器系统，已进行绝缘处理。
对应生产线构成的电源和生产信号电缆根据客户规格不同而异，请向本公司咨询。
当需要与NPM-WX/
WXS以外的设备相连接
时，请咨询敝公司。
当需要与NPM-WX/
WXS以外的设备相连接
时，请咨询敝公司。
NPM-WX/WXS EJM9DC-MB-11E-00
周边装
置的连
接
LNB连接时的设定
1
2
3
4
1 2
3
工程师手册
11-6-7
11-6-7
LNB连接时，在设备上进行设定。
输入从第一台起计算
处于第几台的数字
■不登录在LNB时
确认提示
确认提示
4
NPM-WX/WXS EJM9DC-MB-11E-00
11-7-1
1
1
工程师手册
11-7
基板传送的设定
(与NPM-WX/WXS以外的设备连接时)
和NPM-WX/WXS以外的设备连接时，根据前工序设备基板的要求信号的接收时机，可能会发生传送2片基板
等故障。因此，必须变更NPM-WX/WXS的基板传送的设定。
●在此以“左→右”流向为例子进行説明。“右→ 左”流向时，请在设置了传送带R的NPM-WX/WXS上进行
设定。
■选项设定

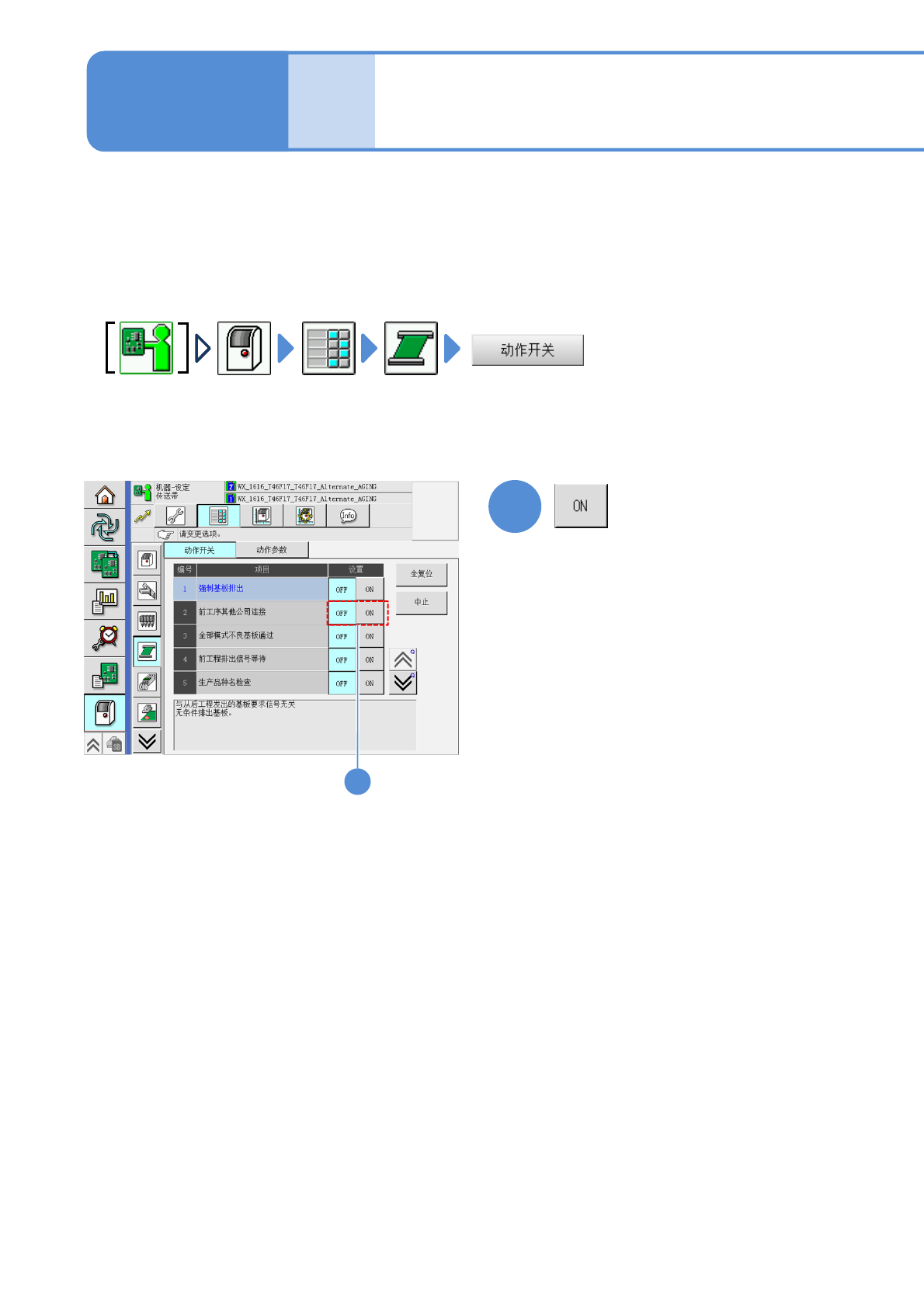

把“前工序其他公司连接”设定为“ON”时
