EJM9DC-MB-10E-0 0 NPM-W X/WXS 2 贴装头 / 面补正 Z1 + 2 3 1 4 10-4 -1 1 3 选择计测高度的吸嘴位置 ●初期画面所有的吸嘴位置都被选择 。不 进行校准作业的吸嘴位置，按框内的 键 进行解除。 工程师手册 10-4 5 选择进行面补正 Z 的贴装头 对轻量 16 吸嘴贴装头 V2 的面补正 Z 的校准方法进行说明。 轻量 16 吸嘴贴装头、轻量 8 吸 嘴贴装头、 4 吸嘴贴装头、 …
EJM9DC-MB-10E-00NPM-WX/WXS
10-3-2-4
21
20
20
确认提示
21
●不保存数据时
●取消时
(仍然是 的画面)
12
确认是否已正常结束
22
准备取出面补正治具
卸下交换台车 (→P.2-4)
打开安全盖
伺服开关置于OFF
23
24
用手推面补正量具，将其送到前/
后工序的设备或前/后工序的传送
带
25
EJM9DC-MB-10E-00NPM-WX/WXS
2
贴装头 / 面补正Z1
+
2
3
1
4
10-4-1
1
3

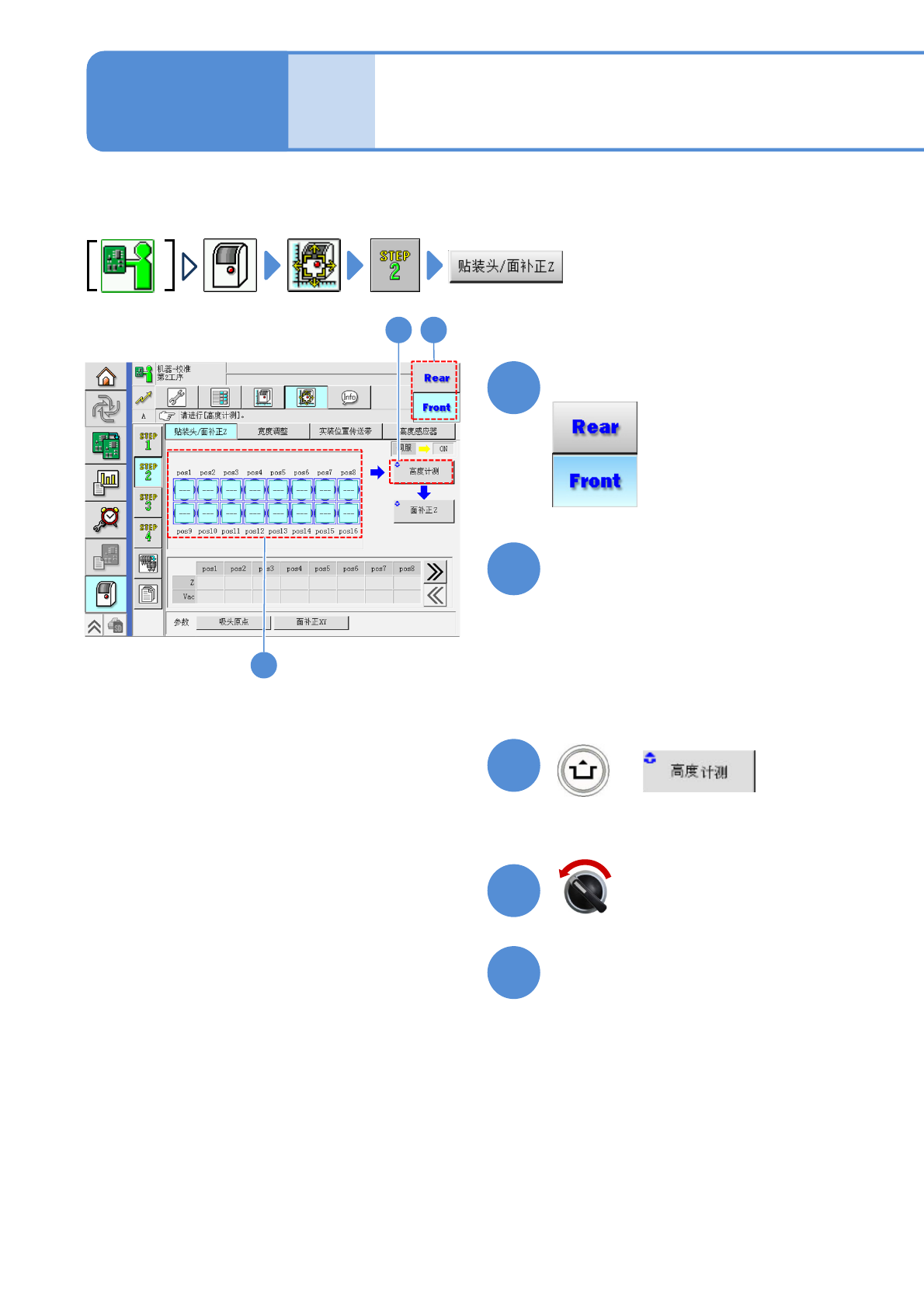

选择计测高度的吸嘴位置
●初期画面所有的吸嘴位置都被选择。不
进行校准作业的吸嘴位置，按框内的键
进行解除。
工程师手册
10-4
5
选择进行面补正Z的贴装头
对轻量16吸嘴贴装头V2的面补正Z的校准方法进行说明。
轻量16吸嘴贴装头、轻量8吸嘴贴装头、4吸嘴贴装头、3吸嘴贴装头V2的校准方法相同。
(贴装头移动到作业位置)
伺服开关置于OFF
打开安全盖
●NPM-WXS不需要选择贴装头。
EJM9DC-MB-10E-00NPM-WX/WXS
6
7
9
8
+
10-4-2
贴装头类型
吸嘴种类
轻量16吸嘴
贴装头V2
230CS
轻量8吸嘴
贴装头
230C
4吸嘴贴装头/
3吸嘴贴装头V2
1002
在步骤 选择的吸嘴位置安装
吸嘴
2
●所使用的吸嘴
伺服开关置于ON
关闭安全盖
(高度计测开始)
确认提示
●取消时
(仍然是 的画面)
2
9
