4. 使用方法
4-1 散装料供料器的取用方法
4-1-1 把手的开关方法
本装置的把手(握住部位)采用了收放式结构，其开关方法如下所示。

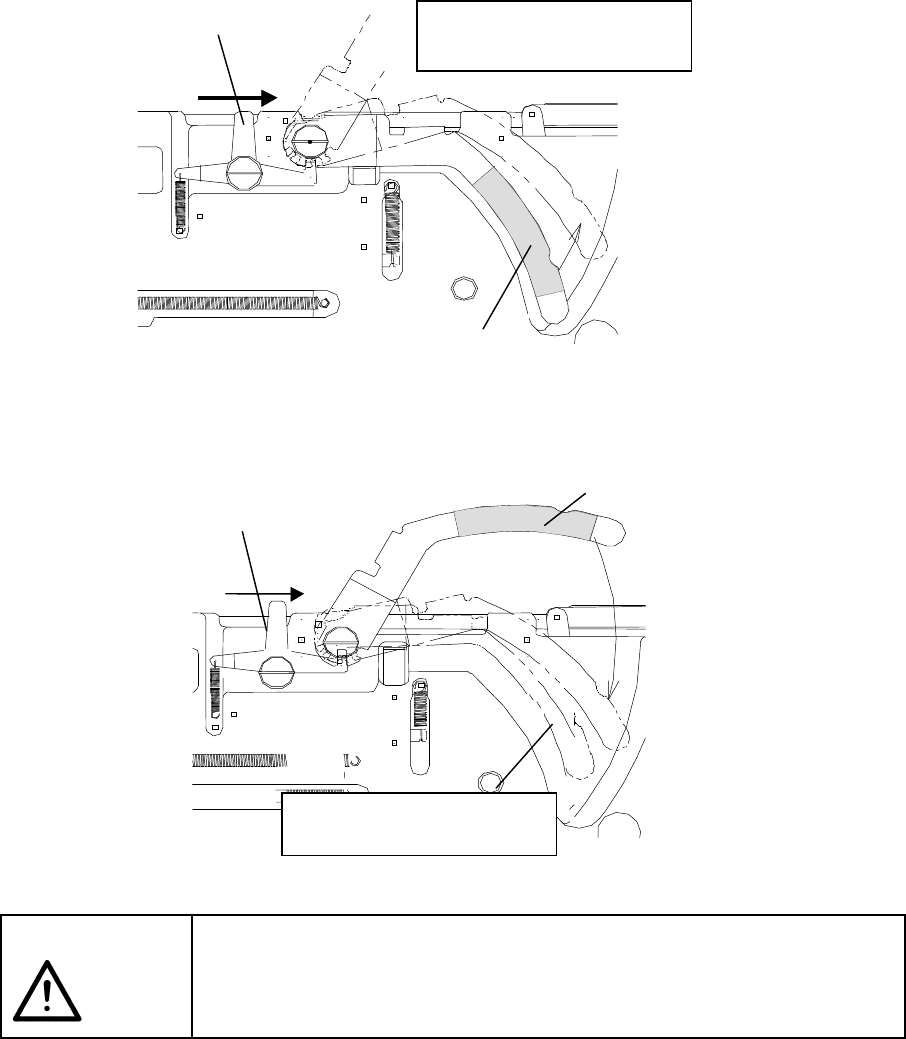

(1)把手的伸出方法
将把手的挡块(限位器)向后拉，把手将升起来，此时请将用手指将把手抬高到把手发出“喀啦”
声音的位置为止。
把手挡块
图 4.1 把手的伸出方法
(2)把手的收放方法
将把手的挡块向后拉，把手将会下降，此时请往下按把手，直到把手发出“喀啦”声音的位置
为止。
把手
图 4.2 把手的收存方法
注意
在散装料供料器固定在贮料器上后，请务必将把手合上(放下来的状态)。如
果在把手打开(升起来)的状态下开始生产，贴片机的传感器将会作出感应(防
止磁头碰撞)，变为紧急停止状态。
把手
把手挡块
请往下按把手，直到把手发
出
“
喀啦
”
声音的位置为止
。
将把手抬高到把手发出“喀
啦”声音的位置为止。
4
4-1-2 装置的搬运方法
(1)搬运时
请按照下述方法搬运散装料供料器。
(把手的开关方法参照 4-1-1(1)、(2)的内容)

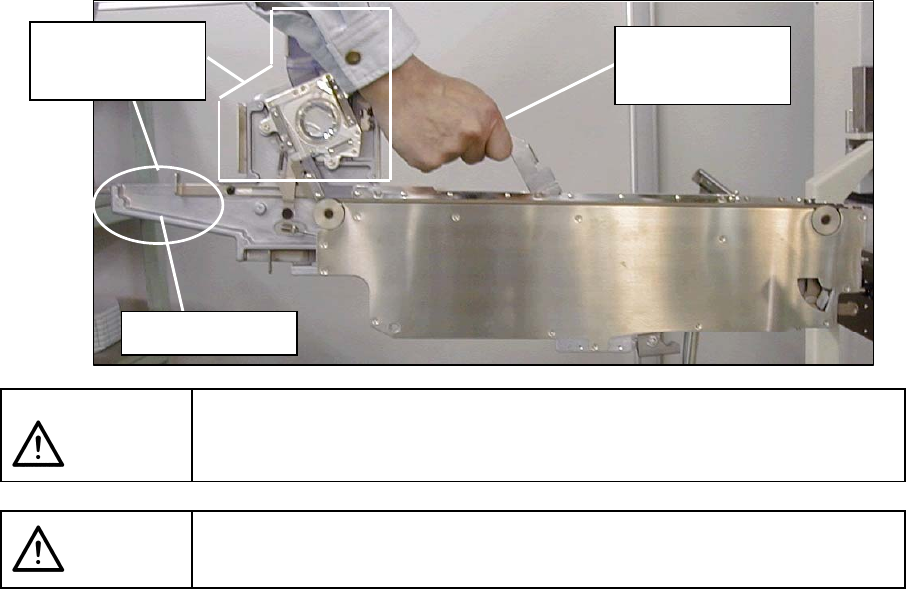

图 4.3 散装料供料器的搬运方法
注意
搬运散装料供料器时，请不要只抓住装置的支撑部位、辅助底座部位进行搬
动。因为可能导致装置变形或坠落。
注意
搬运时，请注意避免与其它物体发生碰撞。因为可能会影响调整或导致不能
正常传送零件。
请不要抓住该部
分搬动。
请用手握住把手
搬动。
支撑部位
5
4-2 散装料供料器在台面上的放置方法
本装置直立放置于台面上。请根据需要进行各部位的检查以及清洁等。
步骤
(a)请将螺丝刀(长一些的螺丝刀)插入散装料供料器后面的支架孔(直径 7mm)。
(b)相对于散装料供料器，螺丝刀呈十字形插入的状态下放在台面上。这样就可以将散装料供料
器直立在台面上。
注意
请将螺丝刀充分插进旋钮的位置。如果插入不够可能会出现装置翻倒的现象。

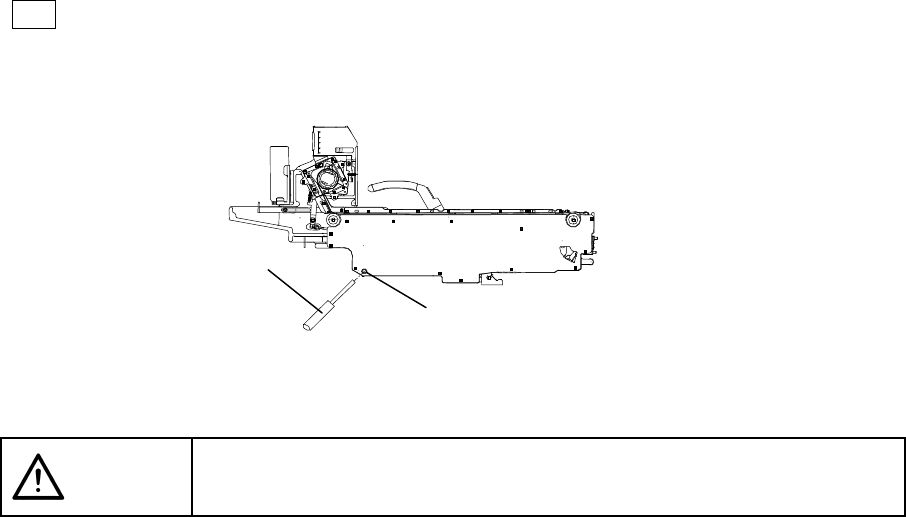

图 4.4 装置的直立方法
支架孔
螺丝刀
