A-15 掉入辅助底座和底座间的零件的除去方法
(a)将供料器内的零件全部清除掉。
(为了防止不同零件的混杂)
(b)请拆卸掉接头盒。
(c)按照下图所示指示，将供料器倒过来，再通过轻微鼓风除去辅助底座中的零件。
(d)零件卡在里面怎么也无法取出时，请使用细小的圆棒等将其弄出来，同时要注意不要损伤机器。
注意
请不要用力敲打辅助底座。否则可能会造成调整值发生偏差等问题。
在底座和辅助底座之间进行鼓
风作业，除去其中的零件。
底座
辅助底座
轻轻敲打辅助底座，除去其中的
零件。
清除所有的零件，拆掉
接头盒。
37
A-16 零件掉进供料器时的处理方法
<主旨>
补充零件时或者由于其它因素造成零件掉在供料器上，零件则会绞入传送带和皮带轮之间，造成
传送带锁定(无法传送零件)等故障。
以下说明其处理方法。
(2-1) (2-2)
图 1
图 2
<无法传送零件(传送带沉重/传送带锁定)的因素>
(3-1)后皮带轮部位 (3-1)前皮带轮部位
棘轮
零件吸附在棘轮外周。
前皮带轮
※传送带的传
送量不稳定
零件补充时零件洒落
EIAJ 盒
由于其它因素
零件掉进去
从接缝处掉下去
接缝
卸料管
接头盒
注意
即使安装接头盒，
零件也会从接缝
处掉下去时，需要
进行调整。
<调整方法>
如图 1 所示，拧松螺
钉，转动偏心螺母，
如图 2 所示拧紧螺
钉，使其不会再发出
咔哒咔哒的声音。接
缝部位间隙：目标在
0.2 以下)
螺钉
偏心螺母
接头盒锁定
无晃动音
接头盒凸起部位
后皮带轮
传送带
零件落入间隙中，传送带
被锁定。
前皮带轮
机架
零件落入间隙中，传
送带变得沉重起来
棘轮
传送带
38

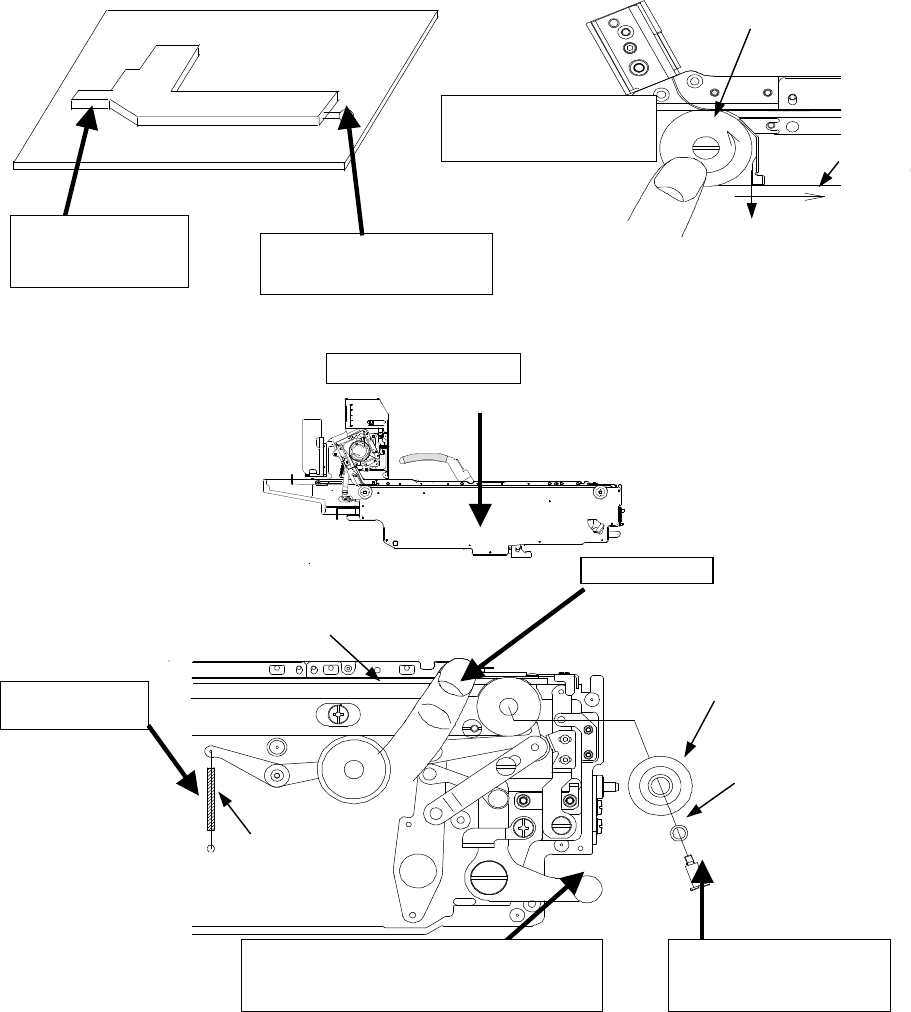

<对策方法>
(4-1)后皮带轮部位：步骤①，②，③
(4-2)前皮带轮部位：步骤①，②，③，④
安装皮带轮时，请注意皮带轮不要碰到传送带。
如果碰到时，请用酒精擦拭。
※ 由于传送带的损伤造成顶出沉重(传送带传送沉重缓慢)时(损伤部位在轨道的缝隙之间时)，
需要更换传送带。这种场合请与本公司联系。
将供料器放倒在
作业台上
后皮带轮
确认顶出作业。(皮带轮
旋转 1 周/10 顶出)
使后皮带轮反向旋转，
零件会自然掉下来
① ③
②
传送带
零件
拆掉传送带外罩.
①
拆掉拉伸皮带
②
(盘形螺钉×14 处)
CAUTION
注意 前皮带轮脱落时，
请用手指按住传送带避
免传送带脱落。
③
(使用一字型螺丝刀)
④
传送带
前皮带轮
(使用镊子更容易拆卸)
皮带轮 SP
轴
用螺丝刀拧松轴，拆卸
前皮带轮，清除掉零件。
重新安装后，确认顶出作业
(皮带轮旋转 1 周/顶出 10 次)
