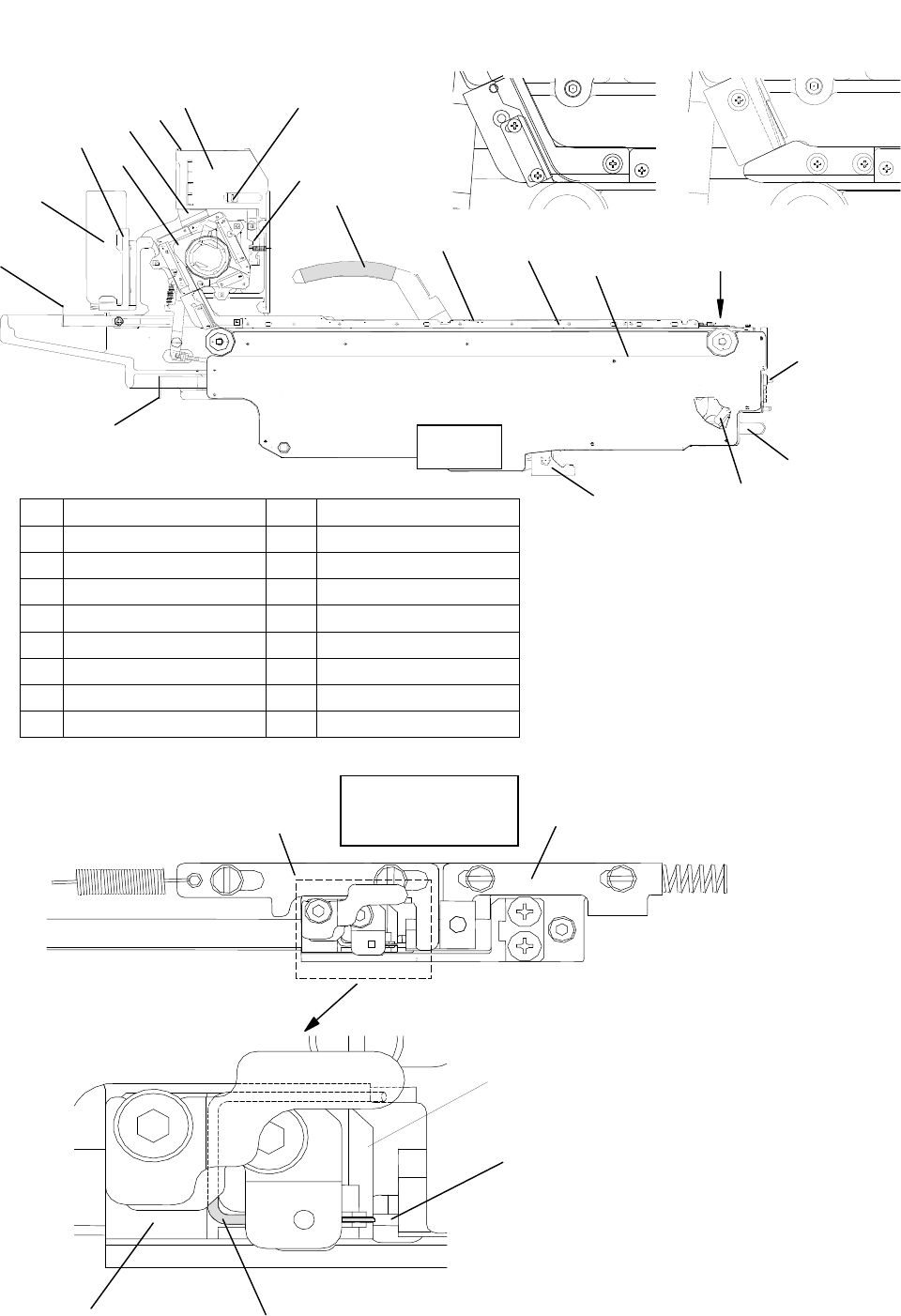

3.各部位名称
各部位名称如下所示。
(1)-4P.P 遮挡器
P.P 遮挡器
① X 轴基准销 ⑩ 旋转轴
② 顶出杆 ⑪ 滚筒式卸料管
③ 顶出杆支架 ⑫ 接头盒
④ 锁定支架 ⑬ 盒滑块
⑤ 锁定杆 ⑭ 盒遮挡器
⑥ 传送带 ⑮ 盒挡块
⑦ 把手 ⑯ 盒支架
⑧ 传送轨道 ⑰ 把手挡块
⑨ 手动杆 ⑱ 散料盒
①
②
③
④
⑥
⑦
⑧
⑨
⑩
⑱
⑯
⑪
⑬
⑫
⑭
⑮
⑰
A
For capacitors
BF25CS／BF28CS
For resistors
BF28RS
电容器规格
BF25CS
BF28CS
电阻
BF28RS
侧面图
元件压力解除板
P.P 遮挡器
俯视扩大图
(从 A 处的俯视图)
详细
取出位置
零部件压板
螺旋外罩
3
4. 使用方法
4-1 散装料供料器的取用方法
4-1-1 把手的开关方法
本装置的把手(握住部位)采用了收放式结构，其开关方法如下所示。
(1)把手的伸出方法
将把手的挡块(限位器)向后拉，把手将升起来，此时请将用手指将把手抬高到把手发出“喀啦”
声音的位置为止。
把手挡块
图 4.1 把手的伸出方法
(2)把手的收放方法
将把手的挡块向后拉，把手将会下降，此时请往下按把手，直到把手发出“喀啦”声音的位置
为止。
把手
图 4.2 把手的收存方法
注意
在散装料供料器固定在贮料器上后，请务必将把手合上(放下来的状态)。如
果在把手打开(升起来)的状态下开始生产，贴片机的传感器将会作出感应(防
止磁头碰撞)，变为紧急停止状态。
把手
把手挡块
请往下按把手，直到把手发
出
“
喀啦
”
声音的位置为止
。
将把手抬高到把手发出“喀
啦”声音的位置为止。
4
4-1-2 装置的搬运方法
(1)搬运时
请按照下述方法搬运散装料供料器。
(把手的开关方法参照 4-1-1(1)、(2)的内容)
图 4.3 散装料供料器的搬运方法
注意
搬运散装料供料器时，请不要只抓住装置的支撑部位、辅助底座部位进行搬
动。因为可能导致装置变形或坠落。
注意
搬运时，请注意避免与其它物体发生碰撞。因为可能会影响调整或导致不能
正常传送零件。
请不要抓住该部
分搬动。
请用手握住把手
搬动。
支撑部位
