36 A-15 掉入辅助底座和底座间的零件的除去方法 (a)将供料器内的零件全部清除掉。 (为了防止不同零件的混杂) (b)请拆卸掉接头盒。 (c)按照下图所示指示，将供料器倒过来，再通过轻微鼓风除去辅助底座中的零件。 (d)零件卡在里面怎么也无法取出时， 请使用细小的圆棒等将其弄出来， 同时要注意不要损伤机器。 注意 请不要用力敲打辅助底座。否则可能会造成调整值发生偏差等问题。 在底座和辅助底座之间进行鼓 风作业，除去其中的零件。 底…
35

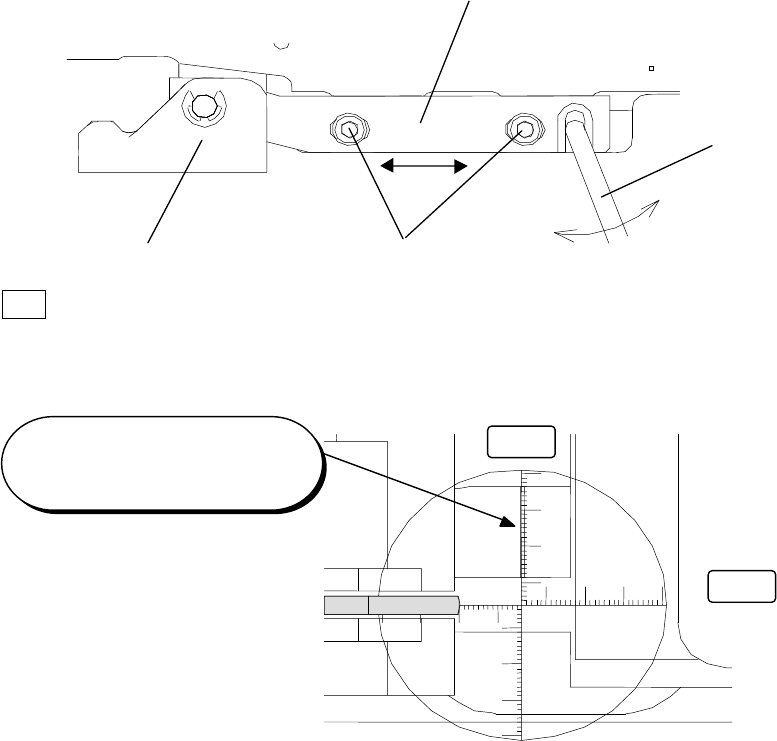

<Y 调整>
步骤
(a)拧松锁定杆部件的固定螺钉。(为了使 X 轴基准销(组)的微调变容易，可拧松到具有适当抵抗
运动的程度)
(b)安装 Y 轴调整工具后旋转工具，将取出位置调整到下述的位置，在此状态下固定。
Y 轴
锁定杆部件
锁定杆
固定螺钉
Y 轴调整工具
X 轴
使供料器的压点线与检查夹具
的 X 轴一致。(±0.05)
Y轴
36

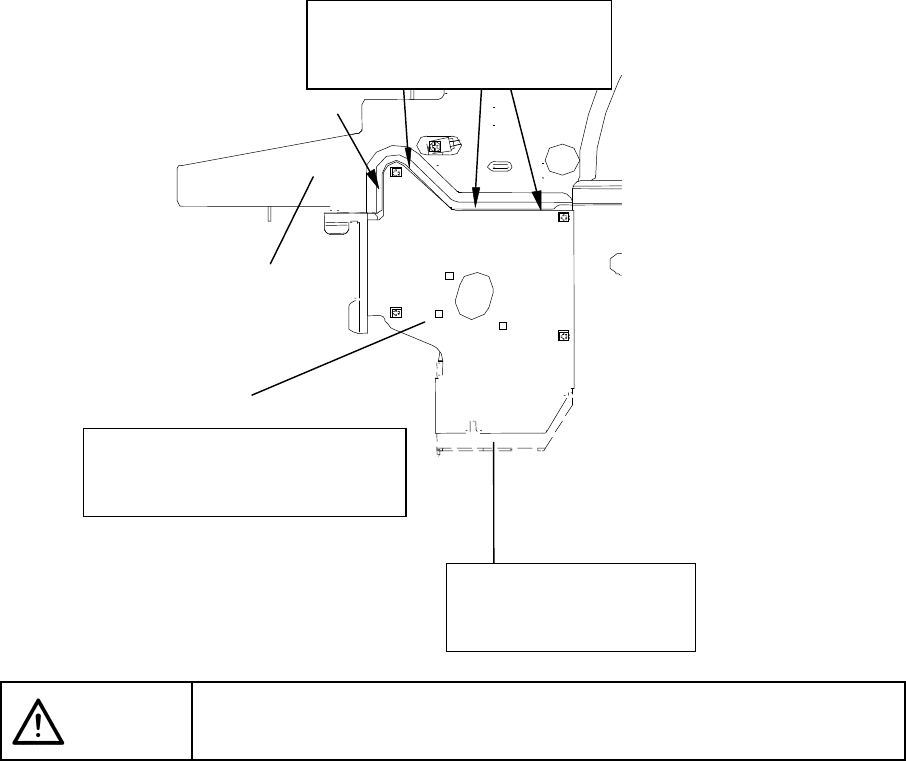

A-15 掉入辅助底座和底座间的零件的除去方法
(a)将供料器内的零件全部清除掉。
(为了防止不同零件的混杂)
(b)请拆卸掉接头盒。
(c)按照下图所示指示，将供料器倒过来，再通过轻微鼓风除去辅助底座中的零件。
(d)零件卡在里面怎么也无法取出时，请使用细小的圆棒等将其弄出来，同时要注意不要损伤机器。
注意
请不要用力敲打辅助底座。否则可能会造成调整值发生偏差等问题。
在底座和辅助底座之间进行鼓
风作业，除去其中的零件。
底座
辅助底座
轻轻敲打辅助底座，除去其中的
零件。
清除所有的零件，拆掉
接头盒。
37

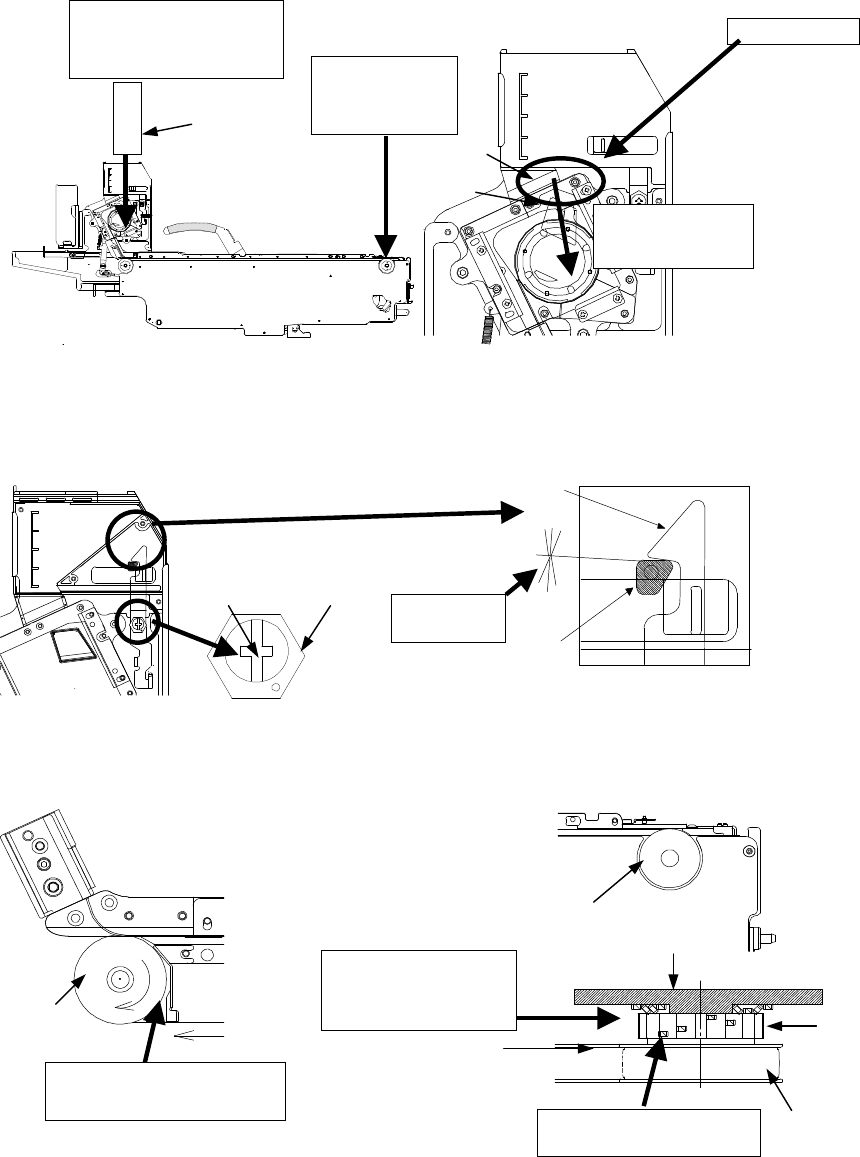

A-16 零件掉进供料器时的处理方法
<主旨>
补充零件时或者由于其它因素造成零件掉在供料器上，零件则会绞入传送带和皮带轮之间，造成
传送带锁定(无法传送零件)等故障。
以下说明其处理方法。
(2-1) (2-2)
图 1
图 2
<无法传送零件(传送带沉重/传送带锁定)的因素>
(3-1)后皮带轮部位 (3-1)前皮带轮部位
棘轮
零件吸附在棘轮外周。
前皮带轮
※传送带的传
送量不稳定
零件补充时零件洒落
EIAJ 盒
由于其它因素
零件掉进去
从接缝处掉下去
接缝
卸料管
接头盒
注意
即使安装接头盒，
零件也会从接缝
处掉下去时，需要
进行调整。
<调整方法>
如图 1 所示，拧松螺
钉，转动偏心螺母，
如图 2 所示拧紧螺
钉，使其不会再发出
咔哒咔哒的声音。接
缝部位间隙：目标在
0.2 以下)
螺钉
偏心螺母
接头盒锁定
无晃动音
接头盒凸起部位
后皮带轮
传送带
零件落入间隙中，传送带
被锁定。
前皮带轮
机架
零件落入间隙中，传
送带变得沉重起来
棘轮
传送带
