A-4 零件分离装置的动作确认

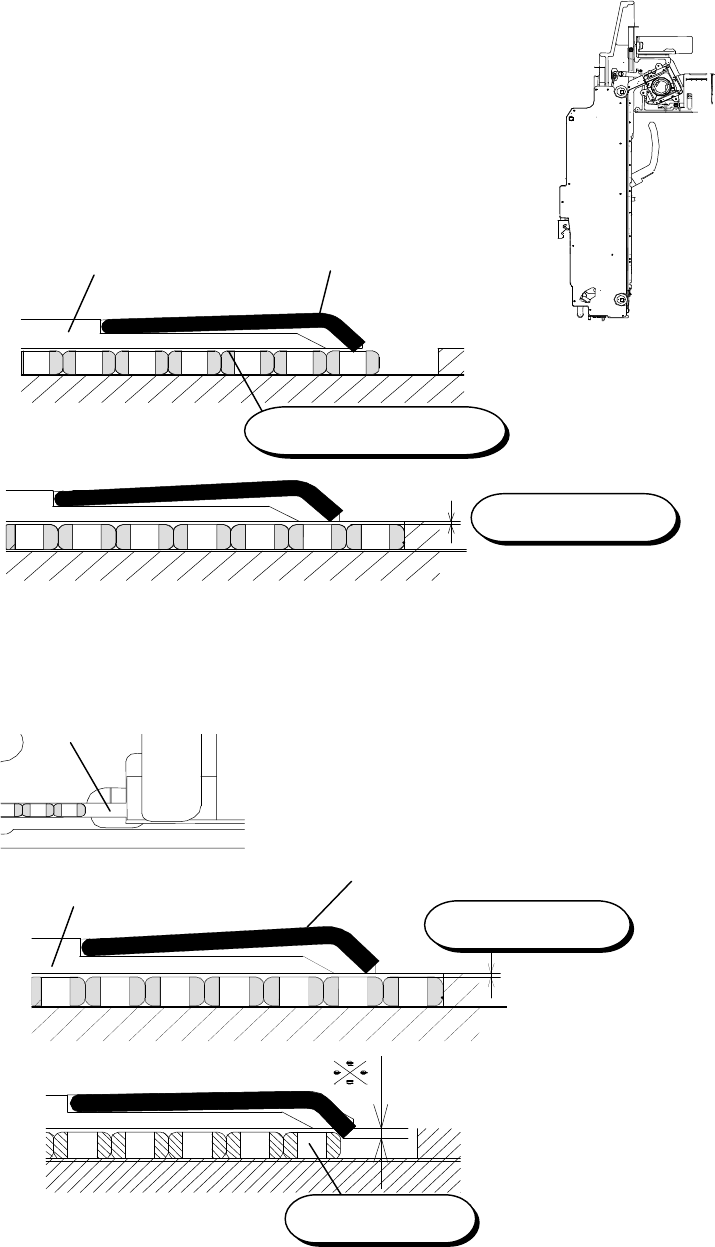

<零件夹板的确认方法>
零件夹板是在顶出杆降低的状态下夹紧零件使之无法移动的装置。
如右图所示，使吸附位置向下，若零件传送到吸附位置，则会造
成零件压板工作不良。
需要对零件压板进行调整或者更换、调整。
<零件夹板解除的确认方法>
手动抬起顶出杆(上升)的状态下，在吸附位置之前，零件也会发生堵塞。(尚未解除夹紧状态)
需要对零件压板进行调整或更换。
经过以上确认发现出现不良现象的话，请首先进行“遮挡器的工作确认 A-3”。
不是由于遮挡器工作不良引起的故障，需要调整或更换零件，请与本公司联系。
正常
P.P 外罩
零件压板
夹紧零件
异常
有缝隙
正常
P.P 外罩
零件压板
不良
有间隙
零件堵塞
吸附位置
29

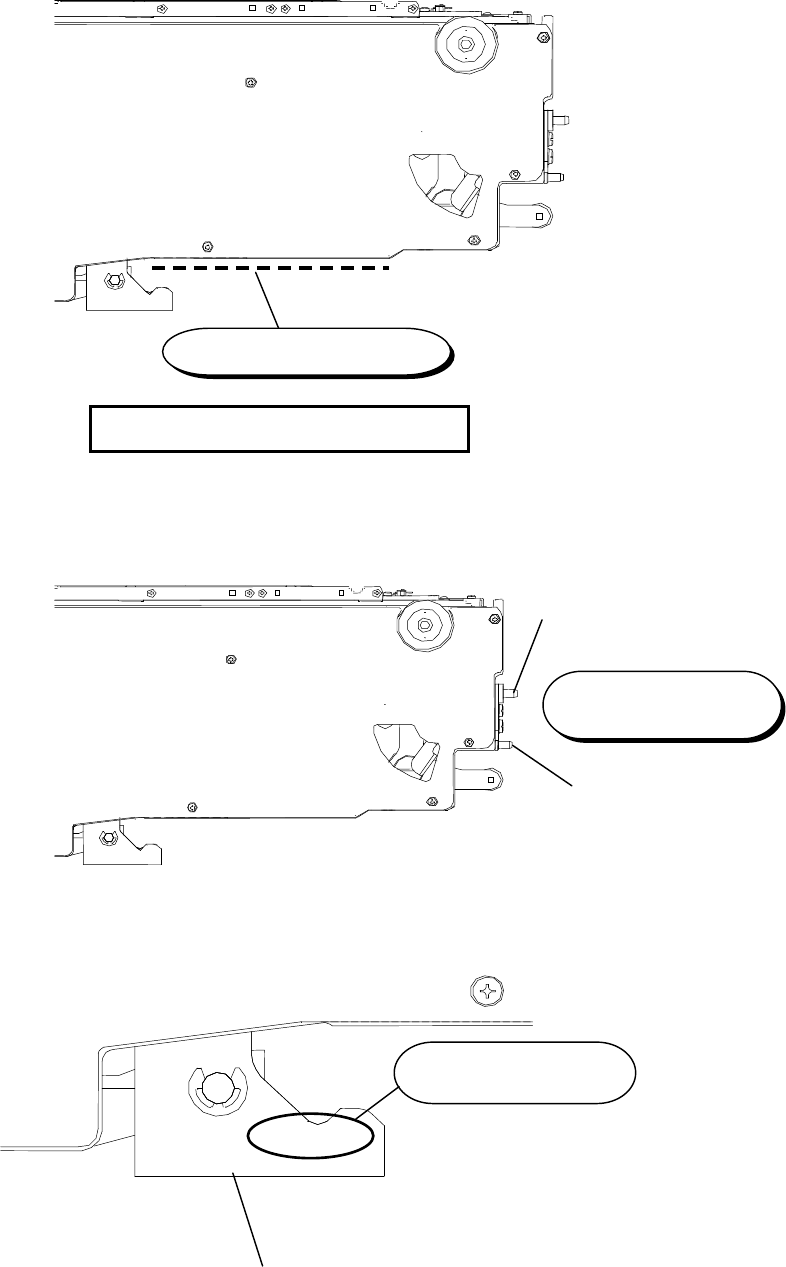

A-5 安装基准面(底面)的伤痕、异物的附着
<确认位置>
安装基准面
<对策>
(a)请除去异物。
(b)异物混入时，除去异物，用砂纸(＃800～＃1000)进行打磨消除凹凸不平。
A-6 定位基准销的磨损、变形
<确认位置>
基准销出现磨损、变形时，需要进行零件的更换和吸附位置的再次调整，请与本公司联系。
A-7 锁定杆的伤痕、变形
确认锁定杆的锁定轴的配合部位无伤痕、变形。
锁定杆出现伤痕、变形时，需要进行零件的更换以及吸附位置的再调整，请与本公司联系。
无伤痕、异物附着。
必要工具：砂纸(#800 to #1000)
基准销 A
无磨损、变形
基准销 B
锁定杆
无伤痕、变形。
30

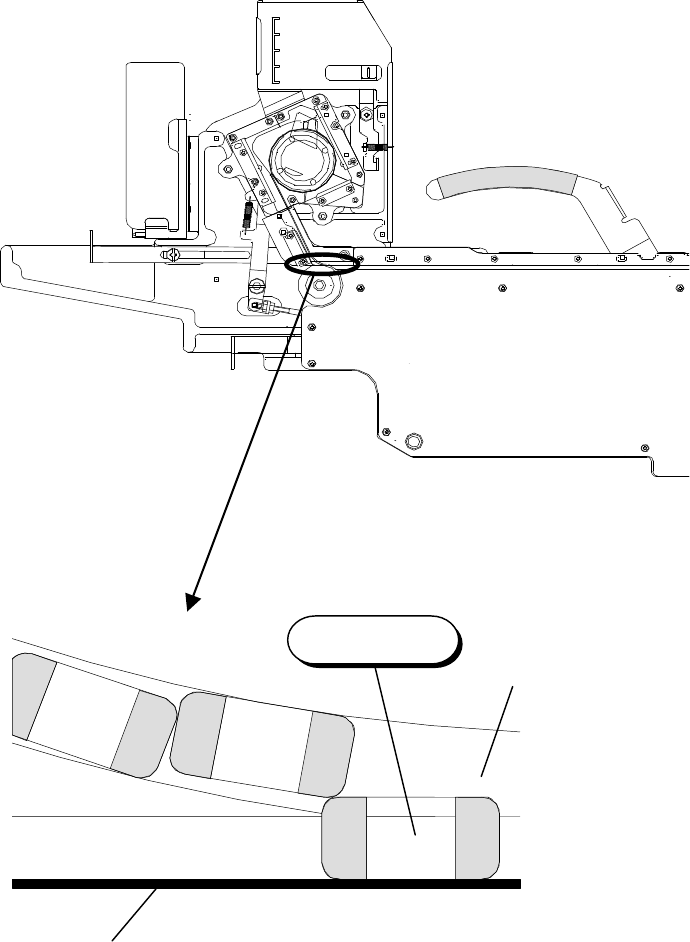

A-8 轨道尖端和传送带之间的间隙大
<零件堵塞的原理>
传送带
发生以上现象时，需要调整轨道位置，请与本公司联系。
详细
轨道(传送通道)
零件堵塞
