22 <P.P 台部位的清洁( Ⅱ )> 拆掉 P.P 外罩， 用酒精擦拭 PP 台槽部或进行鼓风作业。 槽的宽度非常窄时， 请用沾有酒精的布将 牙签卷起来，对槽的侧面进行清洁。 请遵照以下要领来清洁轨道部位。 步骤 (a)拧掉 P.P 外罩固定螺钉，拆掉 P.P 外罩。 (b)清洁 P.P 台部位。 沾有酒精的布 使用酒精进行清洁 A 部位详细 用沾有酒精的布反复擦拭槽的侧面(3 面)， 进行全面清 洁。 尽管零件传送通畅…
21
8.详细说明
A-1 传送通道的清洁
<P.P 台部位的清洁Ⅰ>
主要作业步骤
用酒精清洁
※请参照右图。
擦干
(为了改善零件的滑动情况)
请使用除尘专用气枪清洁
(为了除去灰尘)
要点
在将①向→方向按压的状态下进行作业更有效。
※在 P.P 外罩内堵塞了羽毛等脏东西无法取出时，请按照下面的<P.P 台部位的清洁(Ⅱ)>进行作
业。
沾有酒精的
布
牙签等
或者
沾有酒精的牙签等
※建议进行轻度干燥、
擦拭。
鼓风
(吸附部位扩大图)
P.P 外罩
必要工具：六角扳手(1.5)
十字形螺丝刀(No.1)
其它：酒精
布等
牙签等
22

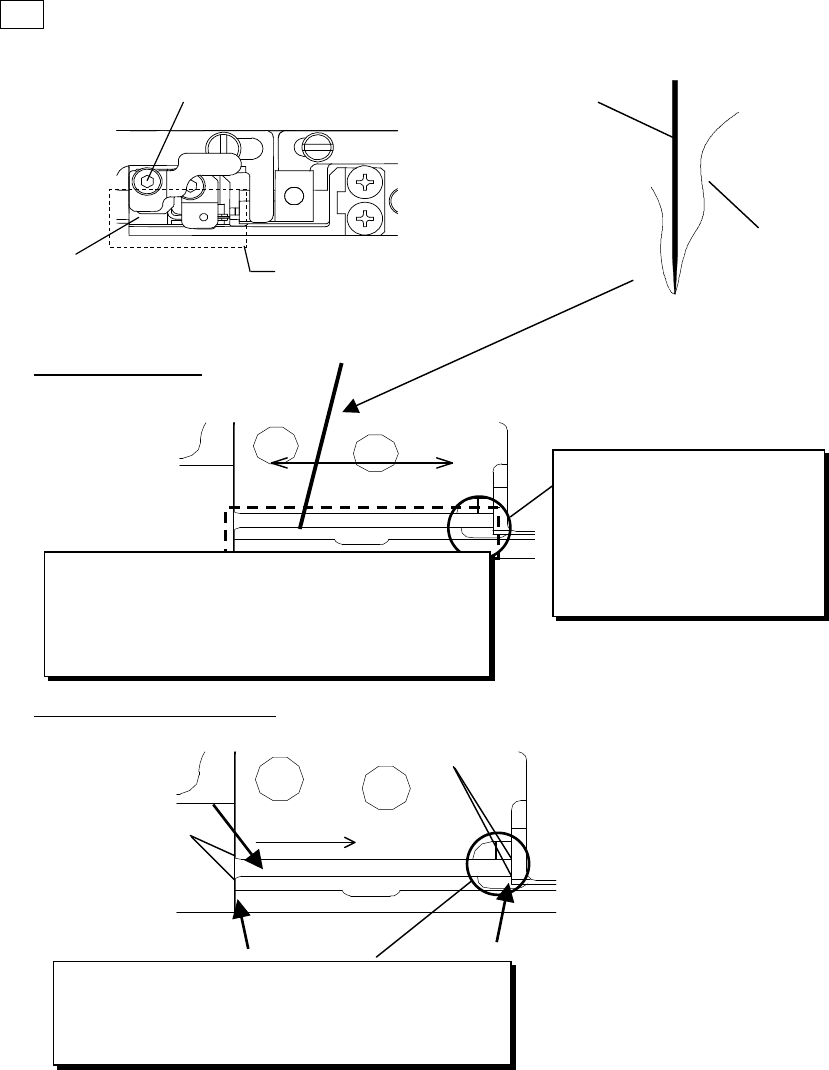

<P.P 台部位的清洁(Ⅱ)>
拆掉 P.P 外罩，用酒精擦拭 PP 台槽部或进行鼓风作业。槽的宽度非常窄时，请用沾有酒精的布将
牙签卷起来，对槽的侧面进行清洁。
请遵照以下要领来清洁轨道部位。
步骤
(a)拧掉 P.P 外罩固定螺钉，拆掉 P.P 外罩。
(b)清洁 P.P 台部位。
沾有酒精的布
使用酒精进行清洁
A 部位详细
用沾有酒精的布反复擦拭槽的侧面(3 面)，进行全面清
洁。
尽管零件传送通畅但吸附
率差时
↓
请确认此部位是否有脏东
西附着或污垢。
使用酒精清洁运送通道侧面后，擦干，由于会
附着布擦拭出的灰尘或纤维等，最后使用除尘
专用气枪进行鼓风作业。
通过鼓风作业进行的清洁
A 部位详细
空气
空气
空气
※：特别容易积存垃圾的部位
请进行鼓风除去这些垃圾。
零件的传送通畅但吸附率差时
↓
请确认此部位是否有垃圾附着或被弄脏。
*
拧松 P.P.外罩的固定螺丝
P.P 外罩
A
牙签等
鼓风请使用除尘专用气枪。
23

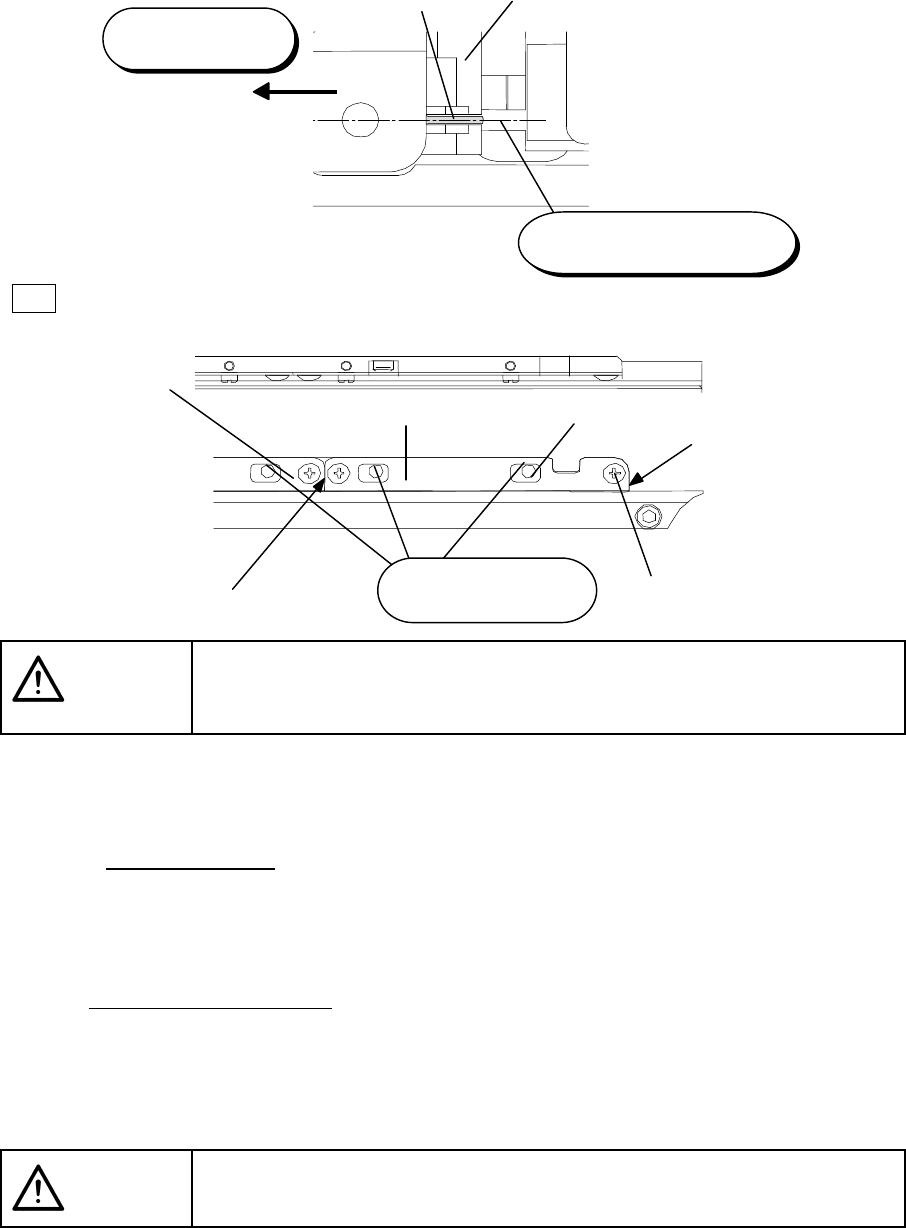

(c)安装 P.P 外罩。
安装 P.P 外罩，在外罩靠近轨道的状态下，将零件的压板对准 P.P 台的槽中心，用 P.P 外罩固定
螺钉进行固定。
<轨道部位的清洁>
步骤
(a)拧开轨道外罩的固定螺钉(＋)，取下轨道外罩 1、轨道外罩 2。
注意
除轨道外罩固定螺钉之外请不要松开其它螺钉。否则可能造成调整的平衡破
坏、零件飞出来、传送不良。
(b)拆掉轨道外罩 C(电容器规格)或者轨道外罩 R、螺旋外罩(电阻规格)。(上述外罩的安装、拆卸
方法请参照 9-2～9-4。)
(c)清洁轨道传送通道。
使用酒精进行清洁
由于轨道槽很窄，与 P.P 台的槽同样，用卷有沾有酒精的布的牙签，对轨道槽侧面(全
面)进行清洁。
最后使用
除尘专用气枪进行鼓风作业，除去附着的布擦拭出的灰尘、纤维等。
通过鼓风作业进行的清洁
沿着传送通道，使用除尘专用气枪进行鼓风作业，除去异物。
(d)清洁轨道外罩 1、轨道外罩 2。
用沾有酒精的布夹住轨道外罩进行擦拭。
注意
轨道外罩容易弯曲，请注意操作。
A 部位详细
零件压板
P.P 外罩
将 P.P 外罩贴紧轨道
对准零件压板的中心
轨道外罩 2
轨道外罩挡块
注释：与 P.P 台无间隙
轨道外罩固定螺钉
注释)确认外罩无重叠、间隙
轨道外罩 1
在贴紧状态下固定轨
道外罩
