第 1 部 基本编 第 3 章 维护
3-10
控制印刷基板传送方向的 “(Ａ)X 夹杆”和 “(Ｂ)挡块（挡销）” 的端部，安装有“挡片①”。
“挡片①”因与基板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图（Ｃ）所示方向，安装挡片①。
检查项目
・
3-2-9 挡片
实施频度 ： 每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具 ：螺丝刀 更换标准 ：2 年
(C ) ストッパチップの取 付
(A ) Xプッシャ図
(B ) ストッパ図
③ ストッパ
① ストッパチップ
② ネジ
① ストッパチップ
④ X プッシャ
② ネジ
Xﾌﾟｯｼｬ
ｽﾄｯﾊﾟ
②螺丝：货号 SM1030401SE
①挡片：货号 E2233725000
X 夹杆
X 夹杆
X 夹杆
挡片
X 夹杆图
挡片
螺丝
螺丝
挡块
挡块图
挡块
（C）安装挡片
第 1 部 基本编 第 3 章 维护
3-11

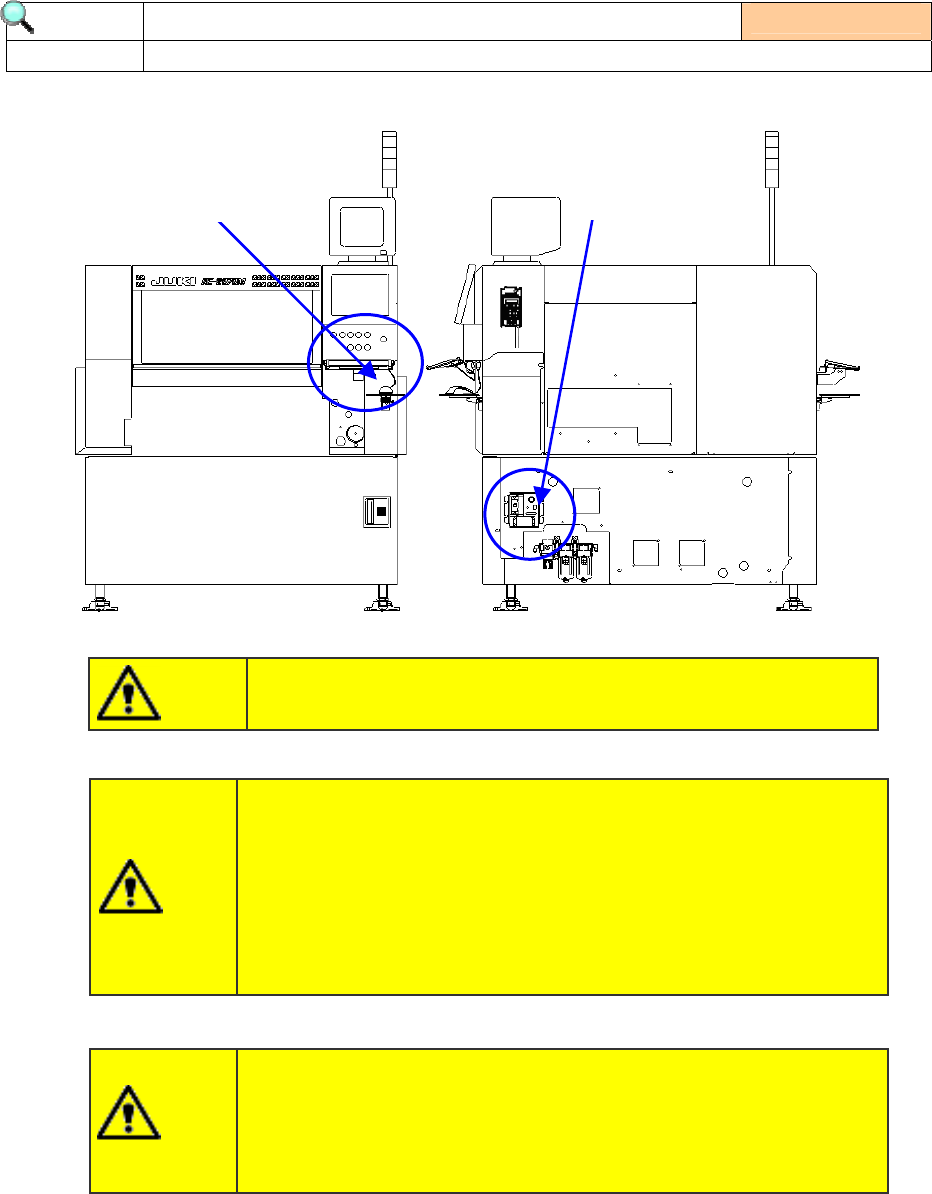

1) 请确认各个插头的连接确实无误。（托盘供给装置、键盘、HOD 等）
检查项目
・
3-2-10 电缆·插头
实施频度 ：每天
检查内容 检查确认电缆、插头的连接情况
插入、拔出各个接头时，一定要切断电源后再进行。
危
险
・
绝对不要在不同电压规格下使用。
・
接通电源时，请确认装置是处于安全状态下。
・
接通电源时，请确认装置内部没有人在作业。
・
接通电源时，请确认装置内部没有安装、或放置妨碍各种动作
的物体。
・
供气时，必须先切断电源。
注
意
警告
为防止触电等重伤事故，请关闭总电源。
总电源开关是指安装在建筑物的电源开关，不是指主机上的开关。
マウス
キーボード
HOD
ﾄﾚｲ供給装置
USB
Ethernet など
鼠标
器键盘
HOD
托盘供给装置
USB
Ethernet
第 1 部 基本编 第 3 章 维护
3-12
1）请根据设备正面的负压表，确认真空泵运转时的真空压。
* 没有进行真空运作。
2）如果真空表的数值低于-80kPa（绿色区域），请按以下要点
检查过滤器，如果过滤器太脏，请更换过滤器。
1) 确认真空泵没有运行，运行后没有出现高温。
2) 取下主机正面的盖子，拧松泵正面固定风扇组的 M4 螺丝，向前方卸下。
3) 用 BOX 扳子拧松固定泵套的 4 处六角螺栓，把套卸下来。
4) 从凹处把过滤器卸下来，检查脏污程度。（太脏时要更换）
5) 从旋转部槽拔出挡板后，进行更换。（1 套 8 枚）
※挡板的方向请参见下图。
6) 按上述逆顺序进行安装。
7）请确认再运转后没有异常声响，负压表数值高于-80kPa。
・挡板的安装方向
检查项目
・
3-2-11 过滤器（真空泵、选装项）
实施频度 ：参见下面
检查内容 检查过滤器有无脏污
更换 更换过滤器及挡板
使用工具 ：
六角扳手、BOX 板子
更换频度 ：1.5 年
挡板（×８）
（40061995）
过滤器
（40061996）
真空泵
M4 螺栓
风扇组
过滤器（40061996）
挡板（×8）
（40061995）
