第2部 基本编 第8章 机器设置
8-19
8-5-7 元件废弃位置
按各贴片头、各元件的种类，指定发生识别错误的元件废弃场所。
选择元件废弃位置后，将显示如下元件废弃位置设置画面。

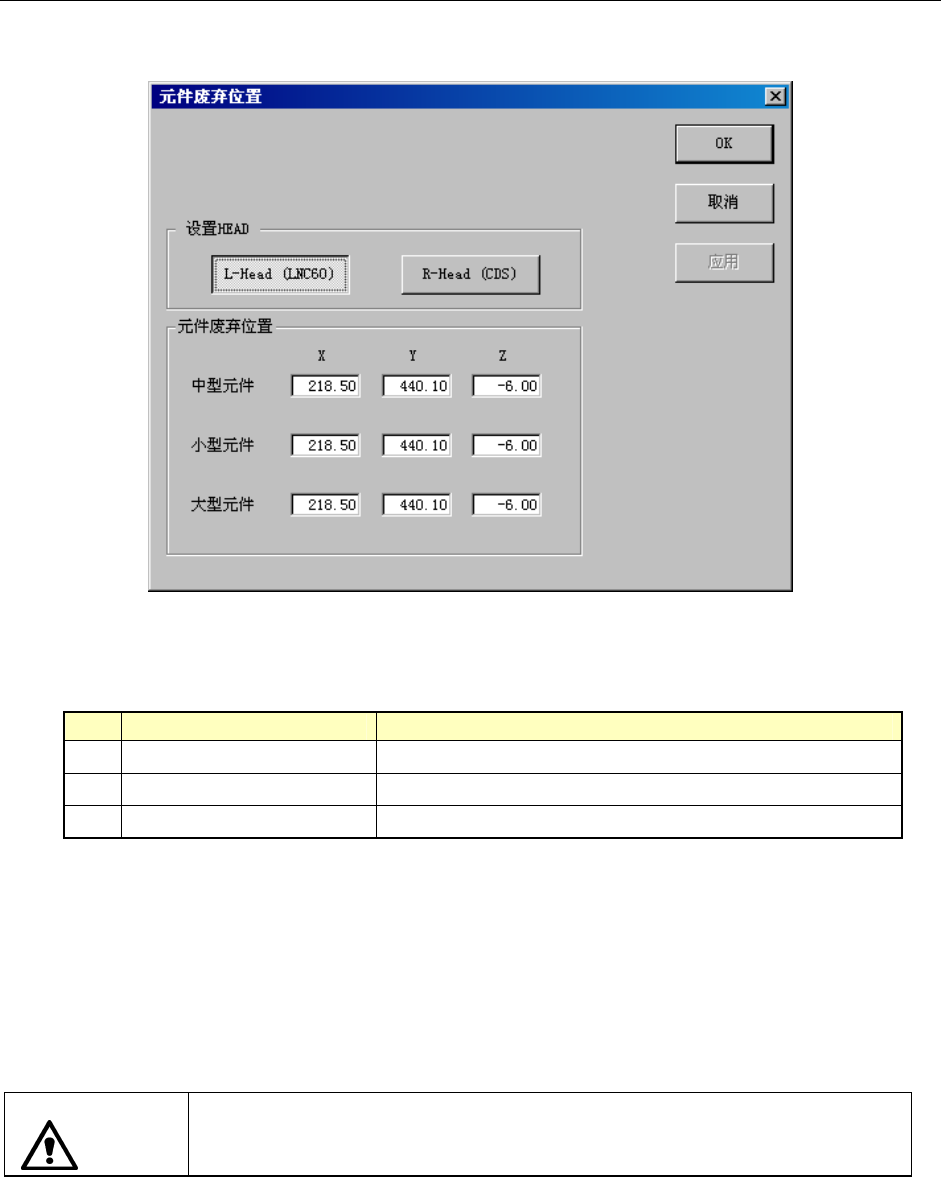

图 8-5-7-1 设置元件废弃位置（KE-2080）
1) 设置项目
No. 项目 设置内容
1 中型元件(X、Y、Z) 除小型、大型元件之外的元件的废弃位置
2 小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
3 大型元件(X、Y、Z) 大型元件(长边超过 50mm 的元件)的废弃位置
2) 设置方法
通过示教或用键盘设置。
当输入光标在X或Y上时示教XY的值，当输入光标在Z上时，示教Z的值。
小型元件的位置示教，请靠右（约7mm）一些，而不是正中央。
示教中央时，L6贴片头不能移动，会出现错误。
· 为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
· 不可把右贴片头设置在小型元件废弃位置。
注意
第2部 基本编 第8章 机器设置
8-20
8-5-8 IC 回收带位置
设置IC回收带的安装位置和IC回收带上的元件废弃位置(IC回收带前侧传感器的中央位
置)。
选择IC回收带位置后，显示如下IC回收带位置设置画面。

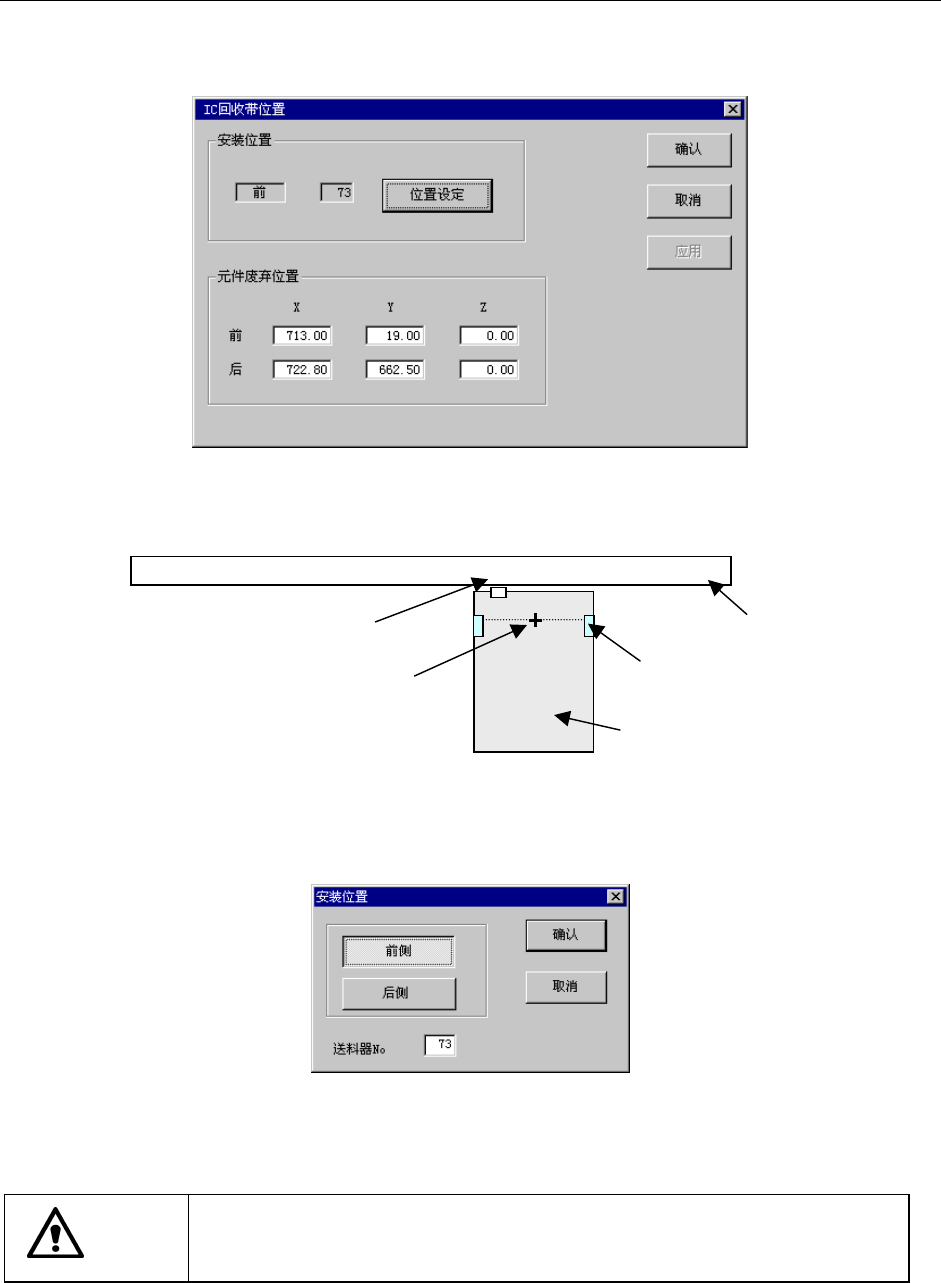

图 8-5-8-1 设置 IC 回收带位置的对话框
1) 设置项目
设置安装编号与元件废弃位置。
1 2 3 ･･････････････････････････ 65 66 67････････ ・・・・・・・・
2) 设置方法
① 安装位置
选择设置位置的按钮后，可显示如下安装位置设置画面。
选择“前面”或“后面”，在键盘上输入安装有IC回收带的送料器台架编号。输入后，选
择“确认”。
② 元件废弃位置
通过示教或用键盘来设置。
当输入光标在X或Y上时可示教XY值，当输入光标在Z上时可示教Z值。
· 为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
· 送料器孔编号的输入范围为右贴片头的可移动范围。
注意
传感器
安装编号
元件废弃位置
送料器台
IC 回收带
第2部 基本编 第8章 机器设置
8-21
8-5-9 Head 待命位置
在“元件数据”的“附加信息”画面上将“元件废弃”指定为“元件保护”时，如果发生错
误，则贴片头会移动到“Head待命位置”，作业人员可用手将元件从贴片头处回收下来。此
时，“Head待命位置”为本画面所指定的位置。
选择Head待命位置后，可显示如下Head待命位置设置画面。

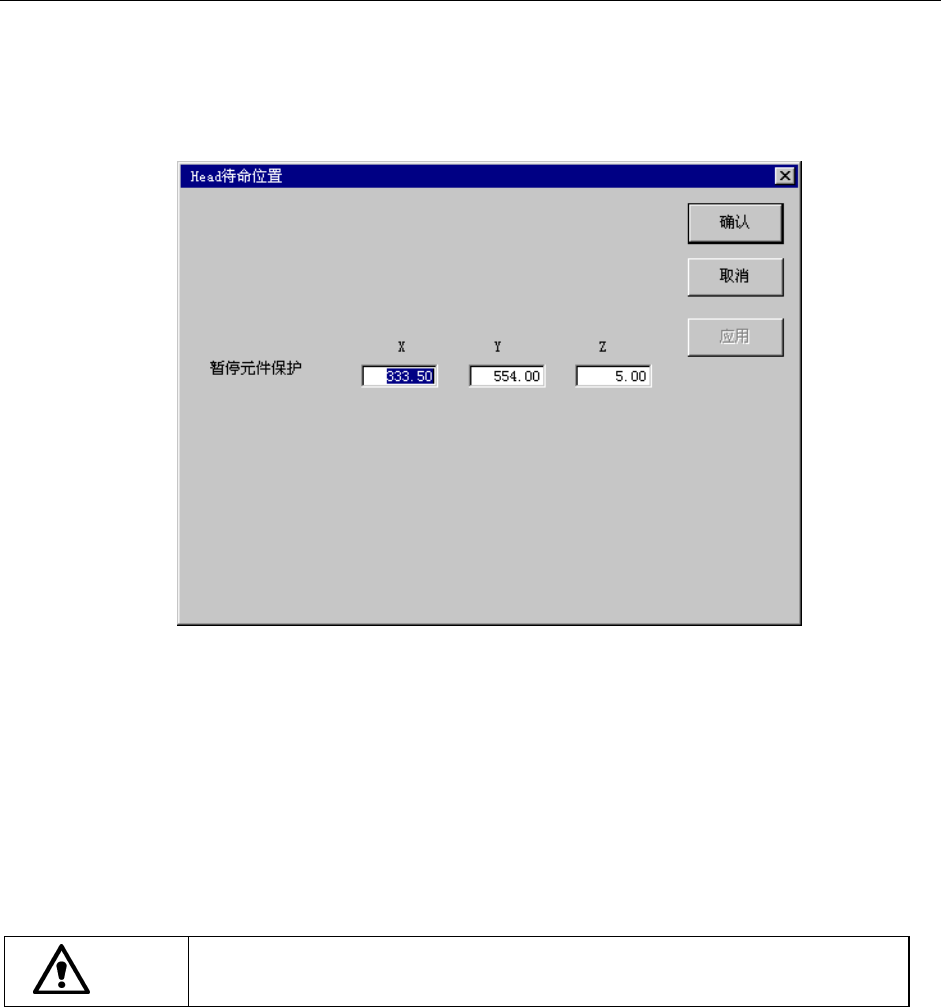

图 8-5-9-1 设置贴片头待命位置对话框
1) 设置项目
设置元件保护暂停位置。
2) 设置方法
通过示教或用键盘进行设置。
当输入光标在X或Y上时可示教XY值，当输入光标在Z上时可示教Z值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
