第1部 基本篇 第4章 制作生产程序
4-53
11) MTS 标记识别
使用MTS时，如果将吸取基准位置标记识别设为“执行”，则在拉出安置有设置元件的托盘时，
进行吸取基准位置标记的识别，修正吸取、元件返回等执行坐标。
如果选择“执行”，可提高吸取精度，但识别要花时间。
12) 层
设置同一贴片层内各元件的优先顺序。
该设置仅在进行优化顺序的生产时有效。
此外，与贴片层不同，元件用尽时不会进入暂停状态。
请在下拉式列表中显示的层1(优先度高)到层7(优先度低)选择进行设置。
图 4-3-5-2-8
第1部 基本篇 第4章 制作生产程序
4-54

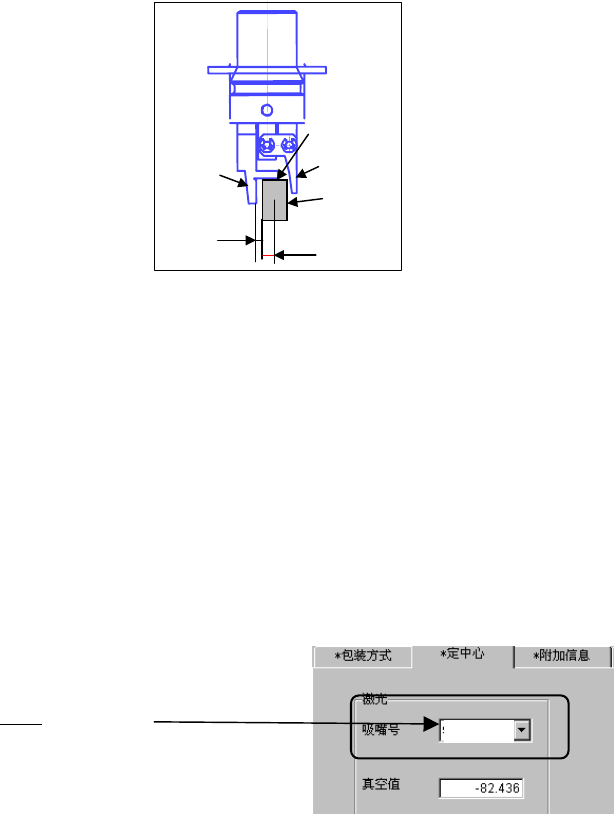

13)吸嘴数据
是用于设置夹持吸嘴的项目(选项)。
① 抓取位置： “Y”项，输入元件中心与夹持吸嘴固定侧手臂抓取面中心的偏移值（见
图 1-ａ），要输入负数（-a）。但“X”项只可输入 0，不可输入其他
数据。
② 水平间隙： 抓取吸嘴固定侧手臂的抓取面与元件之间的间隙（见图 1b），要输入
负数（－ｂ）。吸嘴型号、吸嘴方向不同移动方向不同，必须注意。
通常设置自动输入的默认值。
③ 吸着时的吸嘴方向：指的是，以０度状态供应的元件吸着时的吸嘴方向。请指定０度、90
度、180 度、270 度中的一项。
④ 吸取高度调整： 吸取时吸取高度的偏移值(c 与元件上底面之间的间隙)。
通常，为了将元件保持水平，设为-0.5mm。
<使用抓取吸嘴时的设置项目>
除上述“吸嘴数据”外，抓取吸嘴的下述设置与通常的元件不同。
i) 使用新抓取吸嘴时，先通过“机器设置”中的“文件”/“吸嘴数据读出”，从 FD 读入
抓取吸嘴的信息。
ii) 将吸嘴安装到 ATC 上。
将抓取吸嘴安装到 ATC 单元上，从正面看，抓取吸嘴的固定臂应在后面，摇臂应在近前。
iii) 设置元件数据。
a. 设置
吸嘴编号
吸嘴编号为 800 多号。
图 4-3-5-2-9
a
b
元件
c
固定臂
图1
摇 臂
800
第1部 基本篇 第4章 制作生产程序
4-55

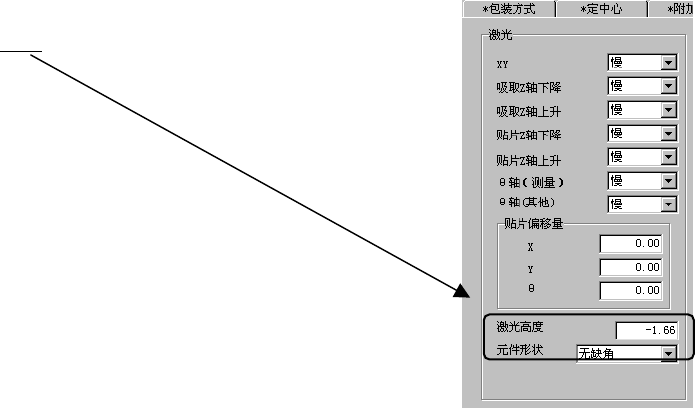

b. 设置激光高度
指定
从固定臂前端到激光面的距离。
设置基准：—(元件高度-3.5mm
※
)/2，根据引脚
位置进行微调。
※ 图 1 的 c 至固定臂的距离＝3.5mm
例：元件高度为 5mm 时
－(5-3.5)/2＝－0.75mm
iv)设置吸取数据。
XY与通常的示教方法相同。由于Z是利用在机器设置中登录的吸嘴信息与元件高度自动计算
的，因此无需示教。
图 4-3-5-2-10
