第1部 基本篇 第4章 制作生产程序
4-117
4-4-1-2-6 2000 选项

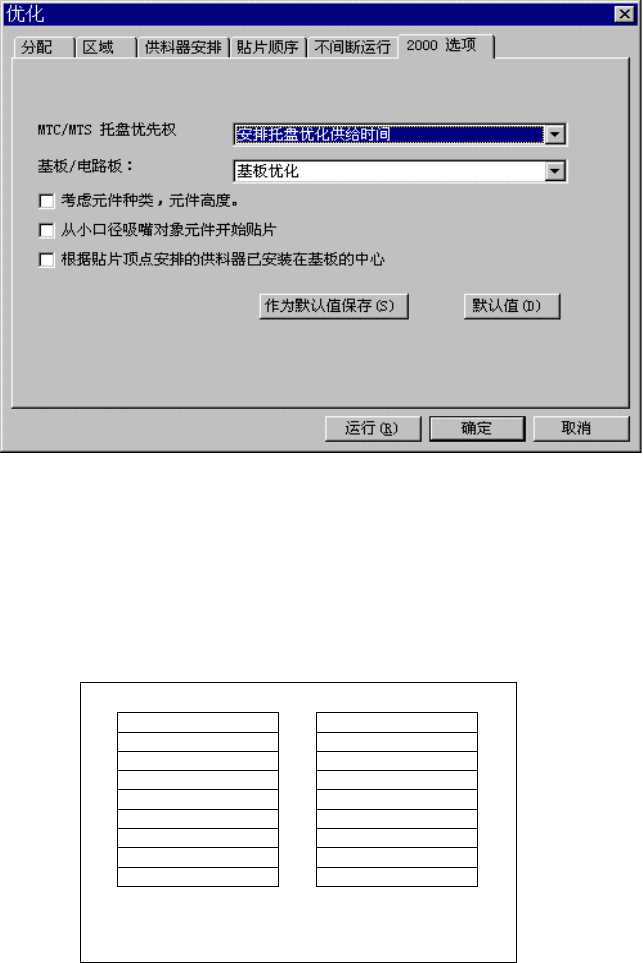

选择“2000选项”标签，则显示下图的对话框。
图 4.4.1.2.6
① MTC/MTS 托盘优先权
设置对给MTC/MTS托盘的元件，是统一配置，还是以供给速度优先配置。
● 同一托盘集中配置：同一种类元件优先配置。
● 安排托盘优化供给时间：供给速度优先配置。
图 4-3-1-2-6-1 同一托盘元件的配置例
② 基板/电路：设置是以电路为单位进行优化，还是以整个基板为单位优化。
● 基板优化： 对整块单电路板的电路展开优化。
生产速度会加快，但贴片顺序将变得复杂。
●电路优化： 逐条电路进行优化。
部品种 A
A
A
部品种 B
B
B
部品种 C
C
C
部品种 A
部品种 B
部品种 C
A
B
C
A
B
C
同一托盘集中配置 供给速度优先配置
第1部 基本篇 第4章 制作生产程序
4-118
③ 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
选中本项后，按下列顺序进行贴片。

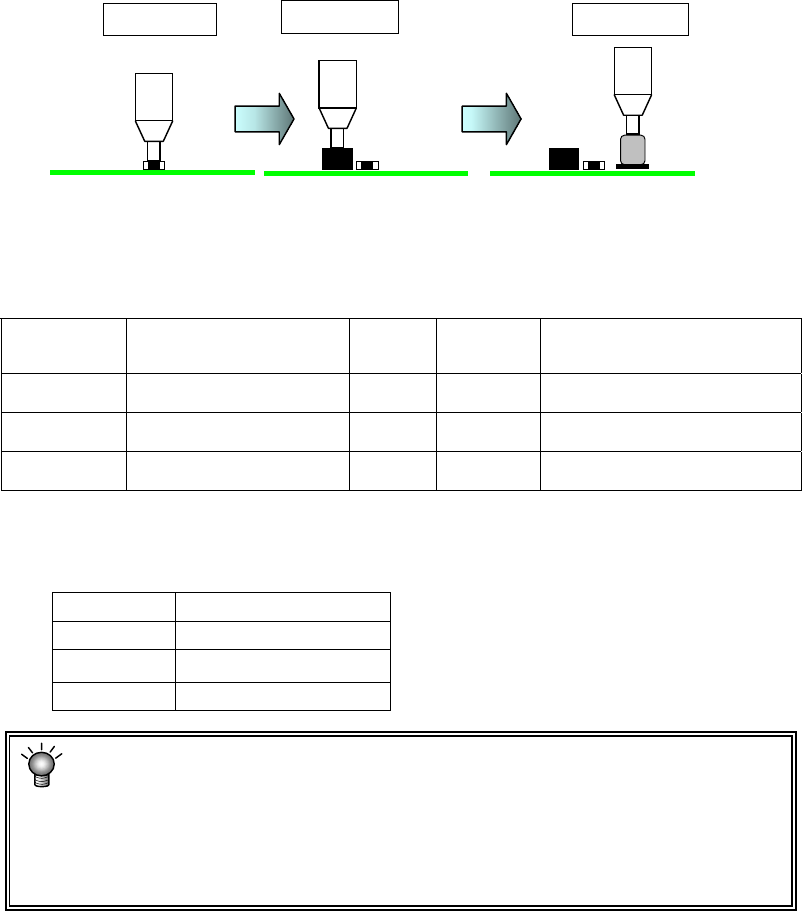

<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
非铝电解电容器产品 铝电解电容器产品
优先顺序 元件高度(mm)
优先顺
序
元件高度(mm)
1 0 < t ≦ 5.5
4
0 < t ≦ 5.5
2 5.5 < t ≦ 12.0
5
5.5 < t ≦ 12.0
3 12.0 < t
6
12.0 < t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
未在“操作选项”/“生产(暂停)”中选中“元件用完时暂停”时，如果
生产中因元件用完等无法贴片，则将忽略该元件并继续进行贴片。
该元件将在补满后重新开始时被最后贴片。此时，考虑到元件高度的生产
条件有可能会破坏。因此，在选择了
“考虑元件种类、元件高度”
时，建
议选择操作选项中的“元件用尽时暂停”。
④ 从小编号吸嘴对象元件开始贴片：选中后，优化为从使用小编号吸嘴的元件开始优先贴片。
⑤ 将基板的中心作为贴片峰值点配置送料器：设置送料器配置基准的贴片峰值点的计算方法。
选中时，将基板的中心作为贴片峰值点配置送料器，在“送料器配置选项”的“贴片峰值点”
设置为无效。
贴片顺序①
贴片顺序②
贴片顺序③
第1部 基本篇 第4章 制作生产程序
4-119
4-4-2 执行优化
4-4-2-1 执行优化

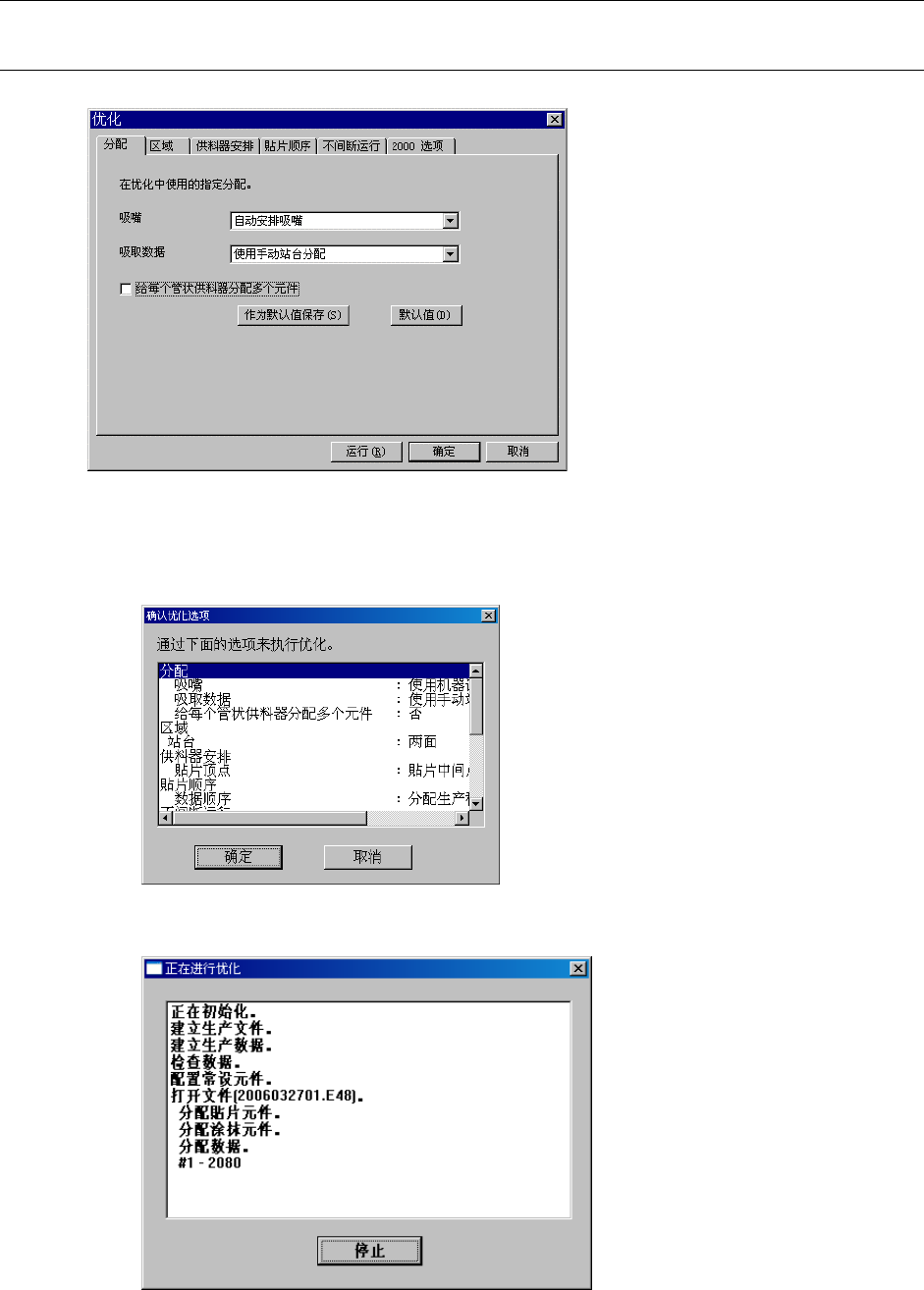

1) 在优化条件设置画面中，按下“执行”按钮，开始优化处理。
图 4.4.2.1-1
2) 显示“确认优化选项”画面。
单击“确定”后，进行优化。
图 4.4.2.1-2
显示正在进行优化的画面。
图 4.4.2.1-3
