在[检查位置偏移量]、[检查元件最小尺寸]中设置的值，作为与生产程序无关的固定值使用。
默认值为以 SOP、SOJ 用管转换器的 X 方向最大尺寸 16.51 mm 算出的值。
各项设置值的关系参见下图。
挡块
检查位置偏差
从吸取位置开始到元件端面的距离
=|吸取位置-元件 Y 尺寸/2|
检查范围
第2部 基本编 第8章 机器设置
8-46
8-6 机器设置
在机器设置的输入中需要驱动机器时，点击跟踪球（鼠标）的“右”键或按“F9”键，启动弹出
菜单。

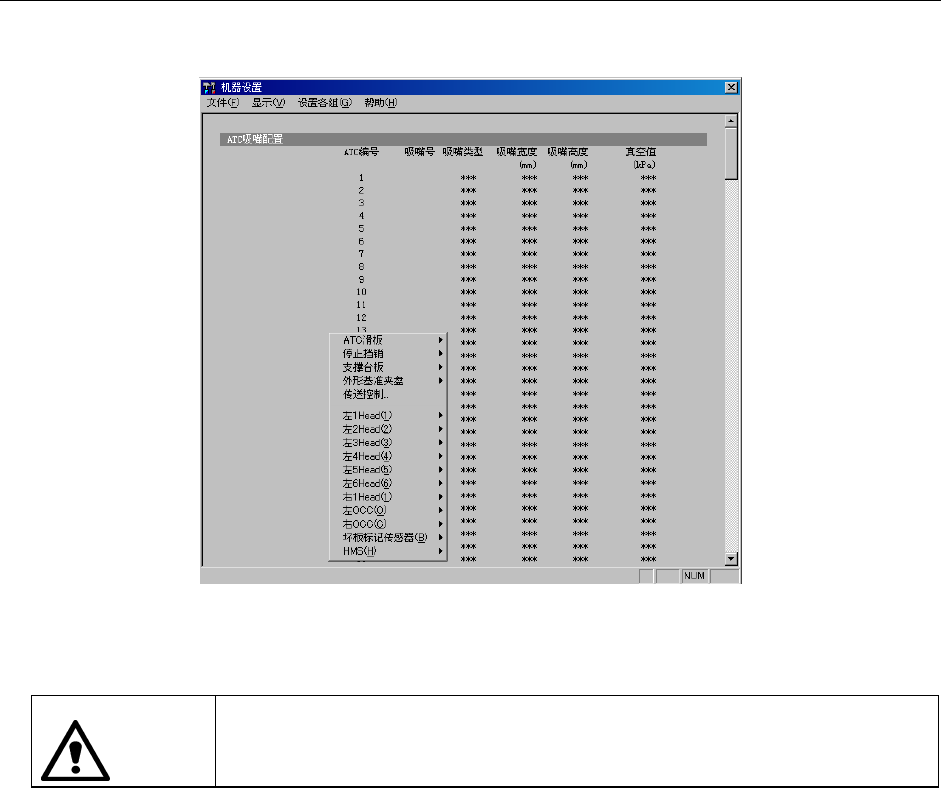

图 8.6.1-1 机器设置的弹出菜单
启动弹出菜单，可以如同手动控制的贴片头控制菜单一样进行设备操作。
从弹出菜单中选择项目后轴即开始移动。在选择前，务必确认设备内部没有
人员在操作。另外为了防止人身伤害，在操作中切勿将手伸入设备内部，头
和脸也不要靠近。
有关操作详细情况参见“9-3 贴片头控制菜单”。
警告
第 2 部 功能详细编 第 9 章 手动控制
9-1
第 9 章 手动控制
9-1 概要
手动控制是指为了确认或检查各部位的动作传感器ON/OFF（开、关）的项目。
主要使用的功能有；基板的准备(请参见“2-7-1章 基板的设置”)、贴片头的移动、激光的
确认等。另外，还可检查LED看是否发生了故障(使其点亮、熄灭)。
表 9.1-1 手动控制项目
主菜单 子菜单 内容
１ Head 控制 以各贴片头为基准的 XY 轴移动控制、坐标显示。
各贴片头的 Z、θ轴移动控制、坐标显示
各贴片头的真空控制、喷吹控制、压力值显示
2 控制 Head 设备 以各贴片头装置(OCC、坏板标记传感器、HMS)为基准的 XY
轴移动控制、坐标显示
各贴片头装置的控制、传感器状态显示
1 Head（贴片
头）
3 激光／传感器控制 各贴片头的真空控制、真空 ON/OFF（开／关）显示
各贴片头的 Z 轴移动控制、坐标显示
元件形状切换、测量、结果显示、图像显示
边界检查、边界检查显示
1 传送个别控制 挡块控制、外形基准气缸控制、支撑台控制、准备搬出控
制（Ready out）、基板可搬出控制（Board available out）、
传送马达控制、各种传送用传感器及信号的状态显示
2 传送自动控制 传送动作自动控制、各种传送用传感器、信号的状态显示
2 基板传送
3
自动调整基板宽度控制
自动调整基板宽度动作控制、基板传送宽度显示
各传传送用感器的状态显示
3 图像 1 VCS 控制 照明控制、状态显示、照明设备气缸控制
1 MTC 控制 滑梭控制、托盘控制、吸引控制、状态显示、
传送宽度调整动作控制、传送宽度显示
2 顶推销控制 送料器顶推销控制、送料器位置指示器控制
3 DTS 控制 托盘控制、状态显示
4 送料装置
4 MTS 控制 托盘控制、状态显示
1 ATC 控制 ATC 滑板控制、传感器状态显示、吸嘴吸取控制
2 信号灯控制 信号灯控制、蜂鸣器控制、状态显示
3 元件验证 探针控制、元件测量、状态显示
4 SOT 方向检查台 真空控制、状态显示
5 校准台控制 LED 控制、真空控制、状态显示
6 其他传感器 IC 元件废弃传送带停止传感器等的状态显示
5 其他
7 驱动器状况 X、Y、Z、θ轴驱动器的状态显示
