第2部 功能详细篇 第12章 选项元件
12-39
12-10-2-2 设置操作选项
1) 跟踪吸取后进行验证
从菜单上选择“选项”→“操作选项”→“生产（功能 2）”标签，确认是否选中了“跟踪
吸取后进行验证”。
图 12-10-2-2 设置生产功能 2 选项
2) 无元件暂停后，重新运行时验证元件
在菜单上选择“选项”→“操作选项”→“生产（暂停）”标签， 确认是否选中了“无元件
暂停后，重新运行时验证元件”。
图 12-10-2-3 设置生产时的暂停选项
第2部 功能详细篇 第12章 选项元件
12-40
12-10-2-3 编辑元件数据
在“元件数据”的“检测”中设置是否执行元件验证以及检查的判定值。
二极管等有极性的元件供给方向设置为 0°时，设置方向应为：从机器的正面看右侧为“＋”， 左
侧为“－”。
详细情况，请参见“4-3-5-2-6 检查”。
输入范围 单位 上限值 下限值
电 阻 0.00～999.99
默认值 0.00
Ω (默认值)
ＫΩ
ＭΩ
0～100％
1％单位
默认值 10％
-100～0
1％单位
默认值-10％
电容 0.0～999999.99
默认值 0.00
ｐＦ(默认值)
μＦ
0～100％
1％单位
默认值 80％
-100～0
1％单位
默认值-20％
图 12-10-2-4 “元件数据”的“检测”
第2部 功能详细篇 第12章 选项元件
12-41
12-10-2-4 操作
1) 单独检查／连续检查
操作方法请参见“2-10-6-1 验证单独检查／连续检查”。
2) 根据生产中的重试列表进行检查
根据重试列表显示的无元件等更换送料器时，可进行元件的验证检查。

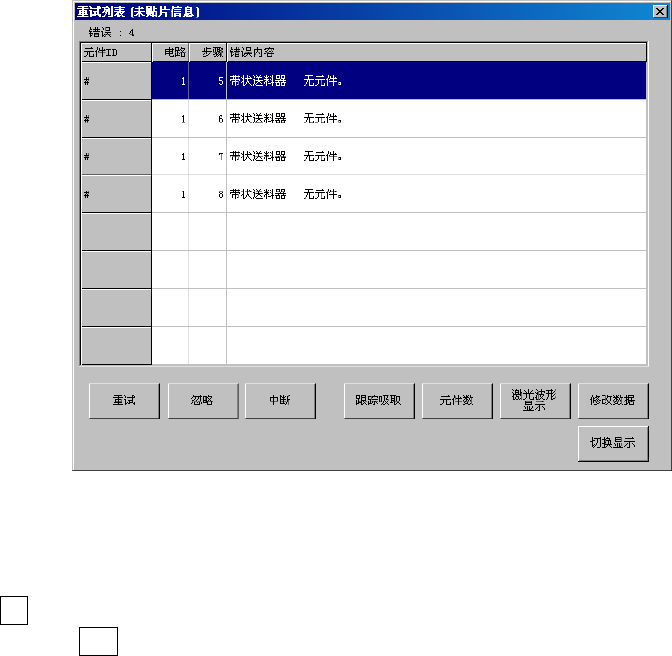

图 12-10-2-5 显示重试列表（供给装置信息）对话框
① 把光标移动到需要单独检查的元件上。
② 按下 F9 键后会显示更改数据对话框。按下“验证”按钮调出验证单独检查。
③ 按下单独检查 F10 键，执行验证单独检查。
3) 发生无元件时
操作选项中选中“无元件暂停后，重新运行时验证元件”时，将对发生无元件的芯片、圆筒
元件进行验证检查后再开始生产。
