第 2 部 功能详细篇 第 13 章 程序补充
13-37

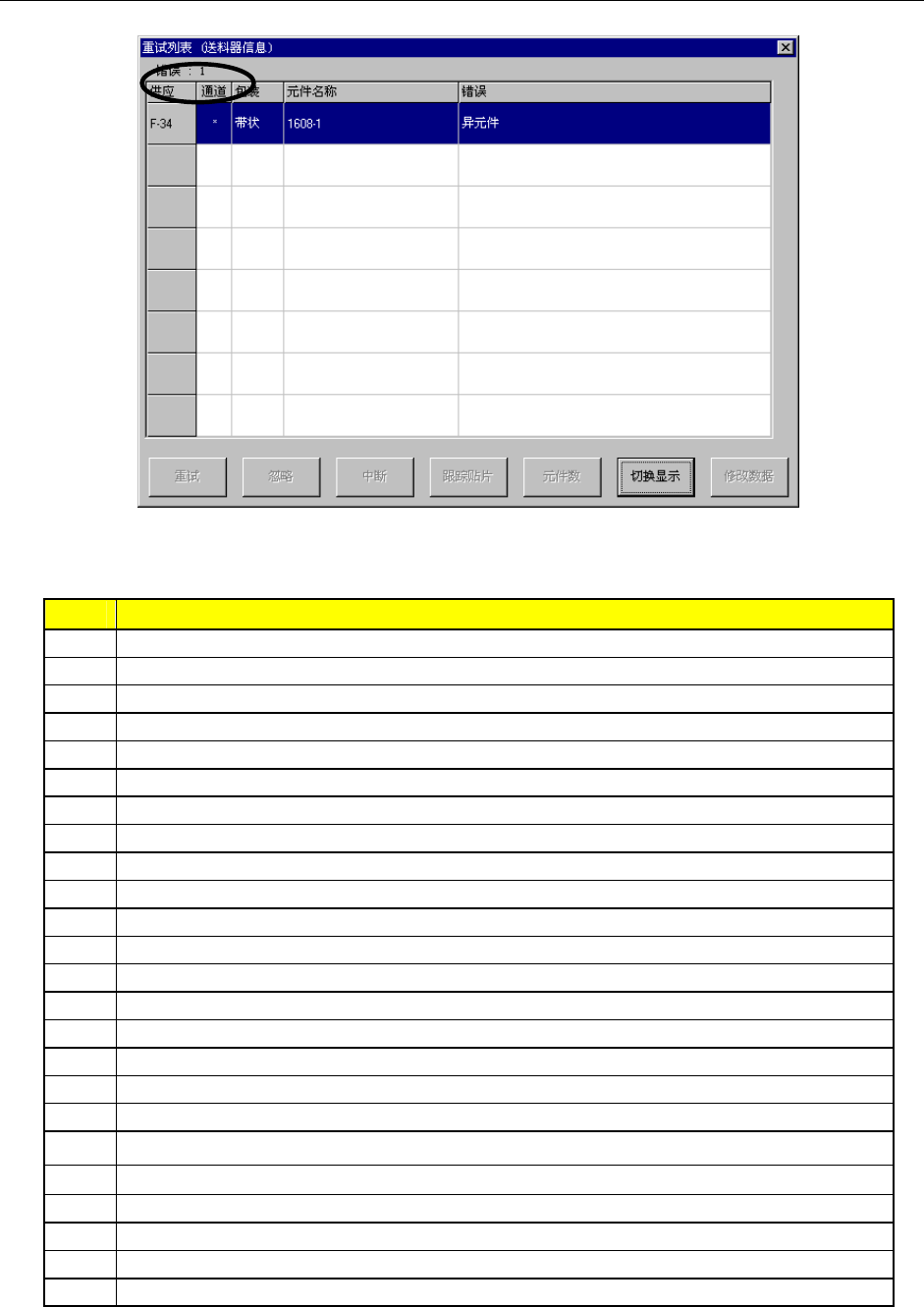

13-9 生产时出错的详细内容
生产时出错的详细内容。(请参照2-10-5章)
① VCS 识别
值 错误显示内容
20 引脚弯曲
21 引脚长度异常
22 引脚间距异常
23 检测出的引脚比设定的少
24 检测出的引脚比设定的多
25 检测出无引脚
26 检测出引脚为 1～3 根
27 检测出元件架构错误
28 正常间距引脚识别错误
29 检测出的引脚比设定的少(扩展引脚连接器)
30 检测出的引脚比设定的多(扩展引脚连接器)
40 球外围识别错误(上边球检测错误[检测结果不满 1/3])
41 球外围识别错误(下边球检测错误[检测结果不满 1/3])
42 球外围识别错误(左边球检测错误[检测结果不满 1/3])
43 球外围识别错误(右边球检测错误[检测结果不满 1/3])
44 球外围识别错误(球上下边的倾斜过大[3 度以上])
45 球外围识别错误(球左右边的倾斜过大[3 度以上])
46 球外围识别错误(球上下边的间距过大[半间距])
47 球外围识别错误(球左右边的间距过大[半间距])
60 球全部识别错误(球间距异常)
61 球全部识别错误(球识别错误[模胡、昏暗])
62 球全部识别错误(球上下边的倾斜过大[3 度以上])
63 球全部识别错误(球左右边的倾斜过大[3 度以上])
64 球全部识别错误(球上下边的间距过大[半间距])
第 2 部 功能详细篇 第 13 章 程序补充
13-38
65 球全部识别错误(球左右边的间距过大[半间距])
66 球全部识别错误(球检查区域生成错误)
67 球全部识别错误(球变形检查异常)
68 球全部识别错误(球直径检查异常)
69 球全部识别错误(球亮度异常)
70 球全部识别错误(球有无检查异常)
80 外形识别错误(无元件)
81 外形识别错误(元件尺寸异常)
82 外形识别错误(检测范围中无对象样本)
83 外形识别错误(区域基准标记倾斜误差[1 度以上])
84 外形识别错误(上下左右标记间距错误[+-0.5mm 以上])
85 外形识别错误(OFC 元件识别错误)
100 多引脚识别错误(引脚弯曲)
101 多引脚识别错误(引脚长度异常)
102 多引脚识别错误(引脚间距异常)
103 多引脚识别错误(检测到的引脚比设定的少)
104 多引脚识别错误(检测到的引脚比设定的多)
105 多引脚识别错误(未检测到引脚)
106 多引脚识别错误(检测到的引脚为 1～3 根)
107 多引脚识别错误(无法决定位置)
108 多引脚识别错误(不能检测到引脚)
120 任意球识别错误(球间距异常)
121 任意球识别错误(球变形检查异常)
122 任意球识别错误(球直径检查异常)
123 任意球识别错误(球有无检查[直径]异常)
124 任意球识别错误(球有无检查[亮度]异常)
125 任意球识别错误(球有无检查[亮度]样本数少)
140 球检查错误(球检测错误)
141 球检查错误(矩阵尺寸错误)
142 球检查错误(球数量错误)
143 球检查错误(球径错误)
144 球检查错误(亮度基准获得错误)
145 球检查错误(亮度特性错误)
160 外形测量错误(元件过于倾斜)
161 外形测量错误(外形尺寸过大)
162 外形测量错误(外形尺寸过小)
163 外形测量错误(无元件)
220 端子元件识别错误(没有引脚（上面）)。
221 端子元件识别错误(没有引脚（下面）)。
222 端子元件识别错误(没有引脚（左面）)。
223 端子元件识别错误(没有引脚（右面）)。
224 端子元件识别错误(引脚宽度异常（上面）)。
225 端子元件识别错误(引脚宽度异常（下面）)。
226 端子元件识别错误(引脚宽度异常（左面）)。
227 端子元件识别错误(引脚宽度异常（右面）)。
228 端子元件识别错误(测量元件异常)。
第 2 部 功能详细篇 第 13 章 程序补充
13-39
229 端子元件识别错误(元件方向错误)。
230 端子元件识别错误(元件尺寸错误)。
240 全部 Head 的元件识别错误(元件处于检测框边缘)。
999 其它识别错误
② LA 识别
值 错误显示内容
64
无元件
67
测量旋转尚未结束时已到时间，测量被中断。
70
检测出固件部不应发
生
的状态
74
检测出
边
界数据内宽度
错误
。
78
发
生
指定了
2000
微米以下的小窗
口
的错误
79
检测出窗
口
处于阻
塞
状态
80
检测出
左
端的窗
口
阻
塞
错误
81
检测出
右
端的窗
口
阻
塞
错误
82
检测出
左右
两
边
的窗
口
阻
塞
错误
93
发
生
因元件微小
，
决定元件宽度的角度无法确定的错误
98 从测量结果中无法检测出元件形状
99 检测出处理超程错误
103 进行图像检查时检测出明暗度过低错误
104 检测出图像检查的图像未正确安装错误
105 图像检查失败
106 检测出超出规定的错误级别
107
在未初始化状态下
，
试图执行传
感器功能
。
108
异步命令的传
送
信号失败
。
109 SWEEP
识别处
理
未结束
。
110
在执行
SWEEP
状态下试图用其他用参数执行
ONCE
或检
查
图像
。
111
在执行
SWEEP
状态下试图执行
firmware
升级
112
在执行
SWEEP
状态下
，
试图解除执行状态
。
113
因其他原因导致测
量
异常结束
。
114
检
查
出编码错误
③ 元件
值 错误显示内容
1 芯片直立
2 元件释放
3 验证错误
4 元件吸取异常(MTC)
5 元件方向异常
6 送料器间距偏差
7 未贴片
8 异类元件错误
9 元件吸取失败
10 球检查
11 激光识别角度错误。
16 元件废弃异常
