(4) 检查结果
完成检查后显示如下检查结果对话框。

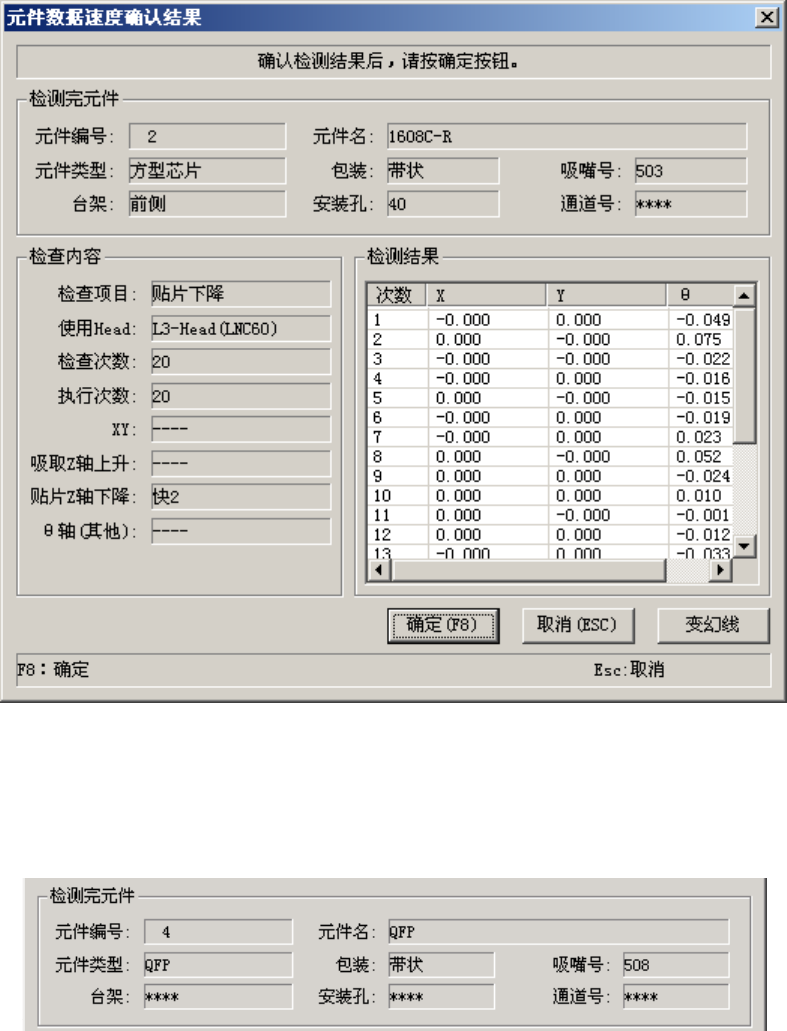

图 4.5.4.3.6-7 元件数据速度确认结果对话框
① 测量完元件
显示元件内容以及吸取位置。
第1部 基本篇 第4章 制作生产程序
4-200

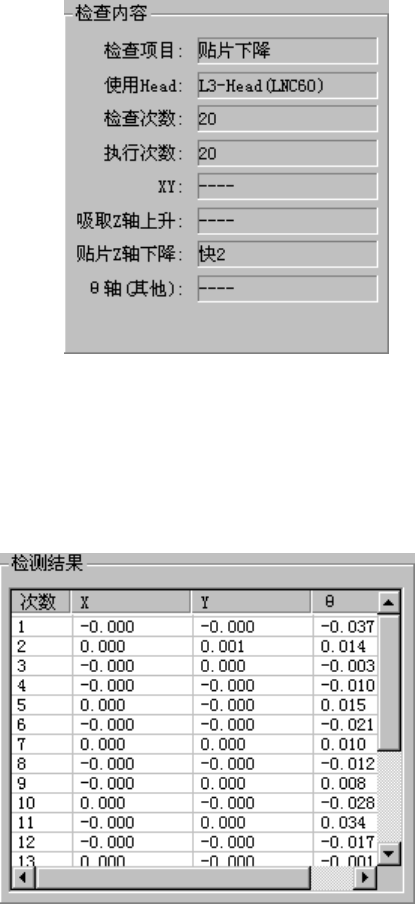

② 检查内容
显示确认速度时所使用的检查内容。
③ 检测结果
显示确认速度时的测量结果数值，XYΘ的偏差量。
显示吸取上升时、吸取是否成功的检查结果。
④ 确定（[F8] 键）
按下确定（[F8] 键）使检查结果成为有效值、并存入元件数据中。然后返回原来的确认速度
画面。
（更新后的内容为检查内容显示的轴的速度。）
⑤ 取消（[ESC] 键）
放弃检查结果，并返回确认速度原画面。
第1部 基本篇 第4章 制作生产程序
4-201
(5) 关于执行检查时的各项动作
① 检查后退回元件
检查后的元件有两种处理：将元件放回原位置、或废弃。其处理方式，取决于包装方式，
详见下表。废弃位置，按元件数据中设置的[元件废弃]位置废弃。如果元件废弃方法设定
为 [IC 回收带] [保护元件] 时，则按该设置处理。
将１mm 以下的元件设置为放回原来位置时，可能发生元件站立、元件翻转，其处理方法
请从对话框的询问中选择。
表 4-5-4-3-6-2 放回元件／废弃条件
包装方式 条件１ 条件 2 退回 废弃
32mm 送料器 － ○
外形尺寸短边 1mm 以下 询问*1
带式
以外
外形尺寸短边 1mm 以上 ○ ○*2
外形尺寸短边 1mm 以下 询问*1 散装
外形尺寸短边 1mm 以上 ○ ○*2
托盘 ○ ○*2
MTC ○ ○*2
MTS ○ ○*2
管状 － ○
*1 显示对话框，选择是将元件退回、还是废弃。
*2 废弃方法设定为「IC 回收带」「保护元件」时，则将元件废弃。
② 选择吸取送料装置
同一元件有多个供给装置（吸取数据）时，默认值为从最先输入的数据开始吸取元件。也
可根据需要、变更供给装置。
③ 手动吸取
没有吸取数据时，可手动将元件装上吸嘴。但此时，不能输入吸取坐标，也不能操作送料
器。
此外，采用手动吸取时，因元件尺寸的短边超过33.5mm的元件不能废弃，测量后必须把元
件移动到元件保护位置上。
④ IC贴片头可使用条件
右贴片头的设置中元件短边 3mm 以下、或吸嘴号设置为 500 号～503 号、 509 号的，无法
执行测量。对短边 3mm 以下的高分辨率摄像机识别的元件，可用 LNC60 贴片头识别图像。
