第1章 MMI错误码和问题解决.pdf - 第14页
1-14 $3104 PCB [FREEZE ] [ ] PCB 的退出动作没有完全进行时。 PCB 的传送途中，由于机械的干涉原因不能 传送时。 没有调节好退出传感器的灵敏度。 T imeOut 的值数调得太小时。 [ ] 按 ”STOP” 按钮关闭蜂鸣器。 按 ”RESET” 按钮把设备转换成 ”IDLE” 方式。 确认原因后找措施。 如果有机械的干涉，先去除干涉。 确认输 出传感器的 感度后如果…
1-13
将要进行作业时，输入传感器和等待传感器同时被感应时。
[ ]
实际上同时感知PCB时在PCB Edit菜单的“Board”对话框中确认PCB Size。
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
确认传感器的感度后如果发现异常，请进行调整。仔细事项请参照“Introduction
”的“5.3 ”
$3023 PCB [FREEZE ]
[ ]
将要进行作业时，退出传感器的领域上有 PCB 时。
[ ]
同错误代码 ”$3004”的措施方法。
$3101 PCB [FREEZE ]
$3102 PCB [FREEZE ]
$3103 PCB [FREEZE ]
[ ]
PCB 的传送途中，PCB 掉地下时。
PCB 的传送途中，由于机械的干涉原因不能传送时。
相应传感器的感度调节错误时（待机传感器-$3101, 贴装传感器-$3102, 输出传
感器-$3103)
相应传感器的TimeOut（暂停）时间过短时。
[ ]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
传送带的宽度太宽，而 PCB 掉地下时，把传送带的宽度变窄，去除掉下的 PCB
后重新开始作业。
传送带的宽度太宽，而 PCB 被夹住时，把传送带的宽度加宽。
如果有机械的干涉，先去除干涉。
确认传感器的感度后如果发现异常，请进行调整。仔细事项请参照“Introduction
”的“5.3
”
调节与传送带的传送有关的TimeOut值数。(工厂设定的值数)
如果是发生其它传送带破损等异常情况时，请与指定的 C/S 公司或当地代理店
(Local Agent)联系。
设备在开始状态时调整传感器或纠正错误会造成人员受伤。
一定要在取消开始指令设备停止状态（闲置状态）时调整传
感器或纠正错误。
1-14
$3104 PCB [FREEZE ]
[ ]
PCB 的退出动作没有完全进行时。
PCB 的传送途中，由于机械的干涉原因不能传送时。
没有调节好退出传感器的灵敏度。
TimeOut 的值数调得太小时。
[ ]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
确认原因后找措施。
如果有机械的干涉，先去除干涉。
确认输出传感器的感度后如果发现异常，请进行调整。仔细事项请参照“Introdu
ction”的“5.3 ”
调节与传送带的传送有关的TimeOut值数。(工厂设定的值数)
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店(L
ocal Agent)联系。
$3401 Place Stopper [FREEZE ]
$3402 Place Stopper [FREEZE ]
[ ]
贴装制动器因机械干扰无法上升或下降的情况或者
不能给设备正常供应压缩气时。
装配Stopper的传感器的位置及其排线上发生异常情况时。
[ ]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
如果在Edge Fix的传送路径上有机械的干涉，先要去除干涉。

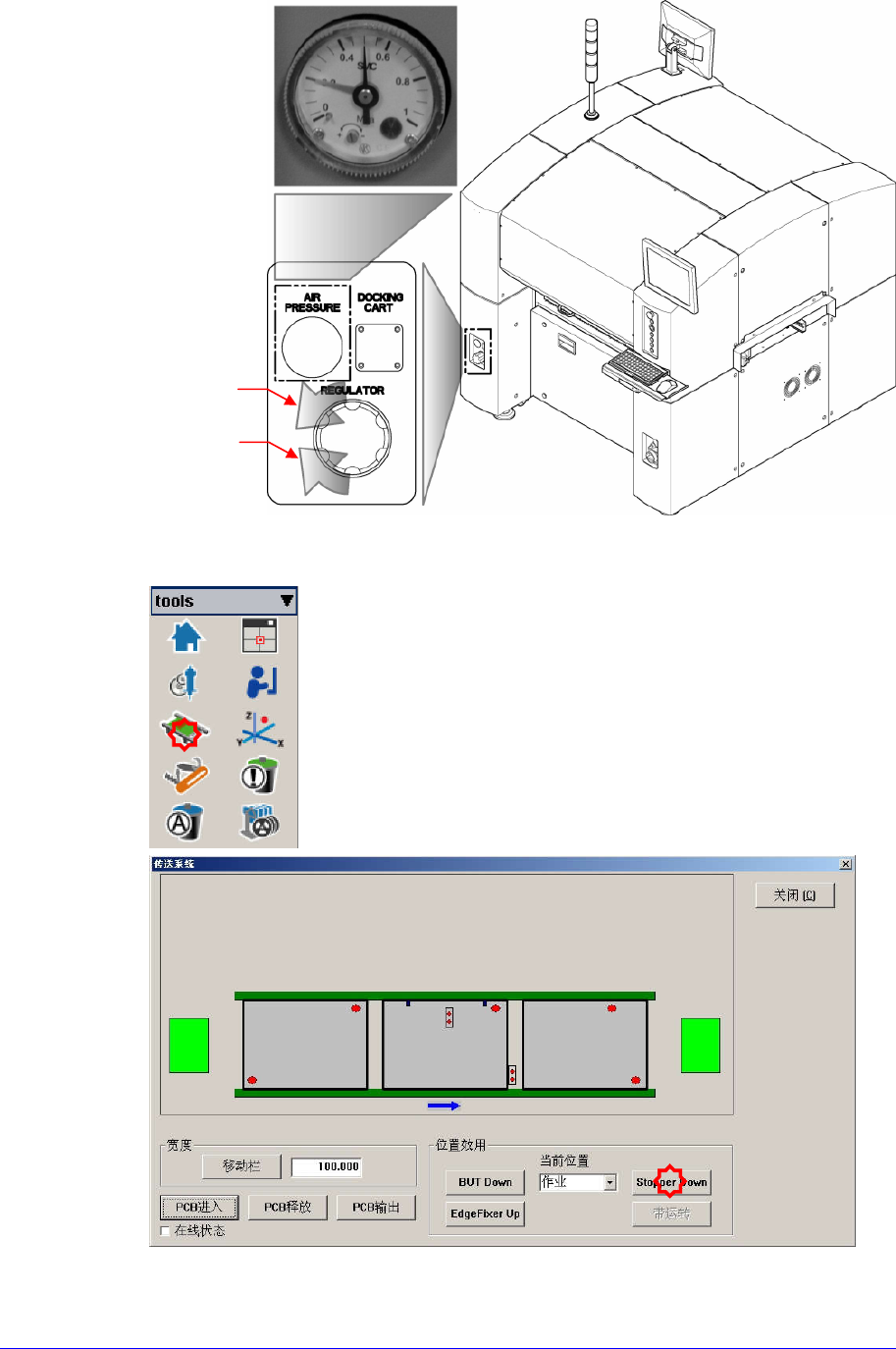

从背面的气压表(AIR PRESSURE) 确认压缩气的气压是否保持适当的压力(0.45-
0.55bar)。
1-15
确认贴装传感器是否正常动作后（贴装制动器上升或下降），如果有异常则调
节传感器位置。
确认有关装配Stopper的传感器的连线状况。
详细事项请参照 Maintenance Reference 的 “7.3 控制面板检查”中 “7.3.5 Conve
压力下降
压力上升
