第1章 MMI错误码和问题解决.pdf - 第52页
1-52 由于 H/W 或 S/W 的异常状况，执 行 V ision 内部函数时发生错误的 情况。 [ ] 正常关闭设备电源过 5 秒后再连接电源重新启动。 $a403 Fiducial Fiducial [ ] 使用没有定义的 Fi ducial 形式的情况。 [ ] PCB Edit 菜 单的 “Board” 对话框中 点击 <Fiducial Mark …> 按钮确认相 应基 准 符 号 设 置 有 …
1-51
$a213 Flying Camera TimeOut Error
[ ]
由于H/W或S/W的异常状况，Flying Camera识别部品时发生错误。
[ ]
执行$a210的措施方法。
$a220 Upward Camera
[ ]
由于 H/W 或 S/W 的异常状况，Flying Camera 识别部品时发生错误。
正常关闭设备电源过5秒后再连接电源重新启动。
$a221 Upward Camera
[ ]
由于 H/W 或 S/W 的异常状况，Flying Camera 识别部品时发生错误。
确认部件数据是否正常。
确认照明是否适当。
确认Camera的 LED状态。
确认 Camera Cable状态。
$a300 Vision
[ ]
由于 H/W 或 S/W 的异常状况，Vision 命令没有结束的状态下进行其它的 Vision
命令的情况。
[ ]
正常关闭设备电源过5秒后再连接电源重新启动。
$a401 ID
[ ]
由于 H/W 或 S/W 的异常状况，受到错误的摄像头 ID 的情况。
[ ]
正常关闭设备电源过5秒后再连接电源重新启动。
$a402 Vision
[ ]
1-52
由于 H/W 或 S/W 的异常状况，执行 Vision 内部函数时发生错误的情况。
[ ]
正常关闭设备电源过5秒后再连接电源重新启动。
$a403 Fiducial Fiducial
[ ]
使用没有定义的 Fiducial 形式的情况。
[ ]
PCB Edit 菜单的 “Board” 对话框中点击 <Fiducial Mark …> 按钮确认相应基
准符号设置有关的数据后进行修改。详细事项请参照 Administrator’s Guide的
“14.1 Fiducial Mark Teaching” 部分。
$a404 Fiducial
[ ]
由于 H/W 或 S/W 的异常状况，使用没有登记的 Fiducial 时发生状态的情况。
[ ]
PCB Edit 菜单的“Board” 对话框中点击 <Fiducial Mark …> 按钮登记相应的
基准符号设置有关的数据。详细事项请参照 Administrator’s Guide的 “12.1 Fid
ucial Mark Teaching”部分。
$a405 Fiducial
[ ]
登记后将要使用的 Fiducial 的尺寸比 Vision 能识别的最大值大的情况。
[ ]
以 PCB 上比较小的标记作为 Fiducial Mark 登记。
$a406 Fiducial
[ ]
登记后将要使用的 Fiducial 的尺寸比 Vision 能识别的最小值小的情况。
[ ]
以 PCB 上比较大的标记作为 Fiducial Mark 登记。
$a407 Fiducial
[ ]
登记比设备能登记的 Fiducial 数量多的 Fiducial Mark 的情况。
[ ]
删除能使用的数量以外的数量。
1-53
同样的 Fiducial 登记为多个时，统一登记为一个。
$a610 Lead Gloup ( ) Lead
[ ]
识别部品时，在 Vision Monitor 上，上面 Lead Gloup 中左侧的 Lead 的识别失败
的情况。
[ ]

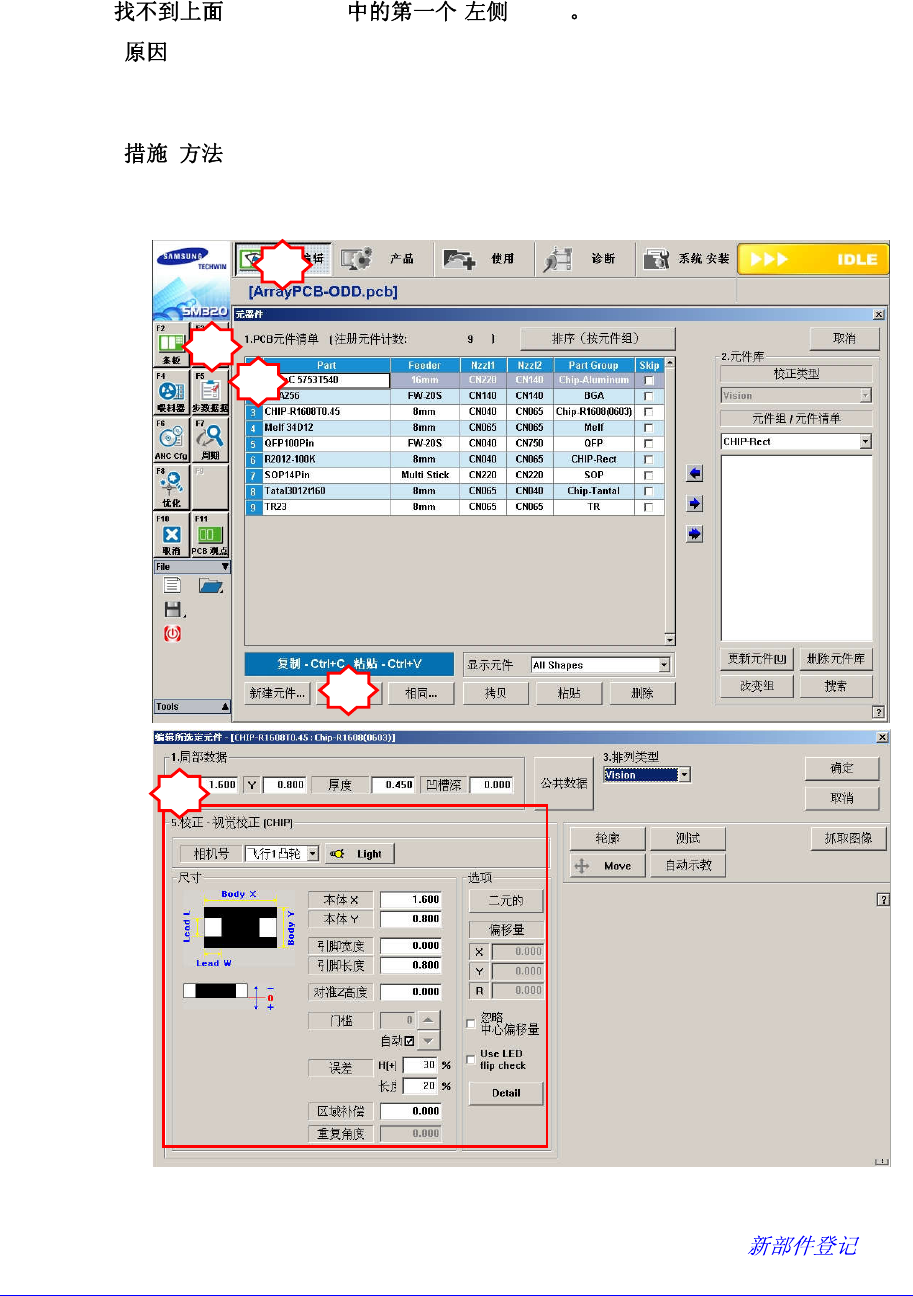

为确认部件数据是否正常 ， 在PCB Edit菜单的“Part”中选择错误发生部件后在
Profile Editor确认<Align Data>领域的信息设定是否准确。
<另外，为确认并重新设置相应部件的照明水平点击<Light Control>按钮则显示
可调节照明亮度的对话框。请在这里变更照明值使显示在VisFrame窗口的部件
形象更加鲜明。详细事项请参照Administrator’s Guide的 “7.1 ”部分
