1-48 在 Sy s. Set up 菜单的 Pr ef. 点击 Opti on 项目 确认 Sy st em Upw ar d C am era 是否准确 设定。 5 2 4 1 3
1-47
ducial Mark Teaching” 部分。
$a131 Vision PCB Fiducial Mark [FREEZE ]
$a132 Vision PCB Fiducial Mark [FREEZE ]
$a133 Vision PCB Fiducial Mark [FREEZE ]
$a134 Vision PCB Fiducial Mark [FREEZE ]
]
第一个Fiducial Mark的识别失败的情况。($a131)
第二个Fiducial Mark的识别失败的情况。($a132)
第三个Fiducial Mark的识别失败的情况。($a133)
第四个Fiducial Mark的识别失败的情况。($a134)
[ ]
执行$a100的措施方法。
$a135 Vision Fiducial Mark [FREEZE ]
$a136 Vision Fiducial Mark [FREEZE ]
[ ]
第一个部品的Fiducial Mark的识别失败的情况。($a135)
第二个部品的Fiducial Mark的识别失败的情况。($a136)
[ ]
按”STOP”按钮关闭蜂鸣器。
”按”RESET”按钮把设备转换成”IDLE”方式
点击”READY”按钮给设备提供电源。
在PCB Edi菜单的“Step”对话框中点击<Fiducial…>按钮后确认并修改与相应部
件的基准符号设定有关的数据。
详细事项请参照 Administrator’s Guide 的 “第九章 Step Programming” 的“<Fid
ucial…>
”部分。
$a201 [EMER ]
[ ]
设定的不是已经定义的摄像头。
使用系统的设定中定义的摄像头，编辑 Step 程序之后，再设定为不使用该摄像
头的情况。
[ ]

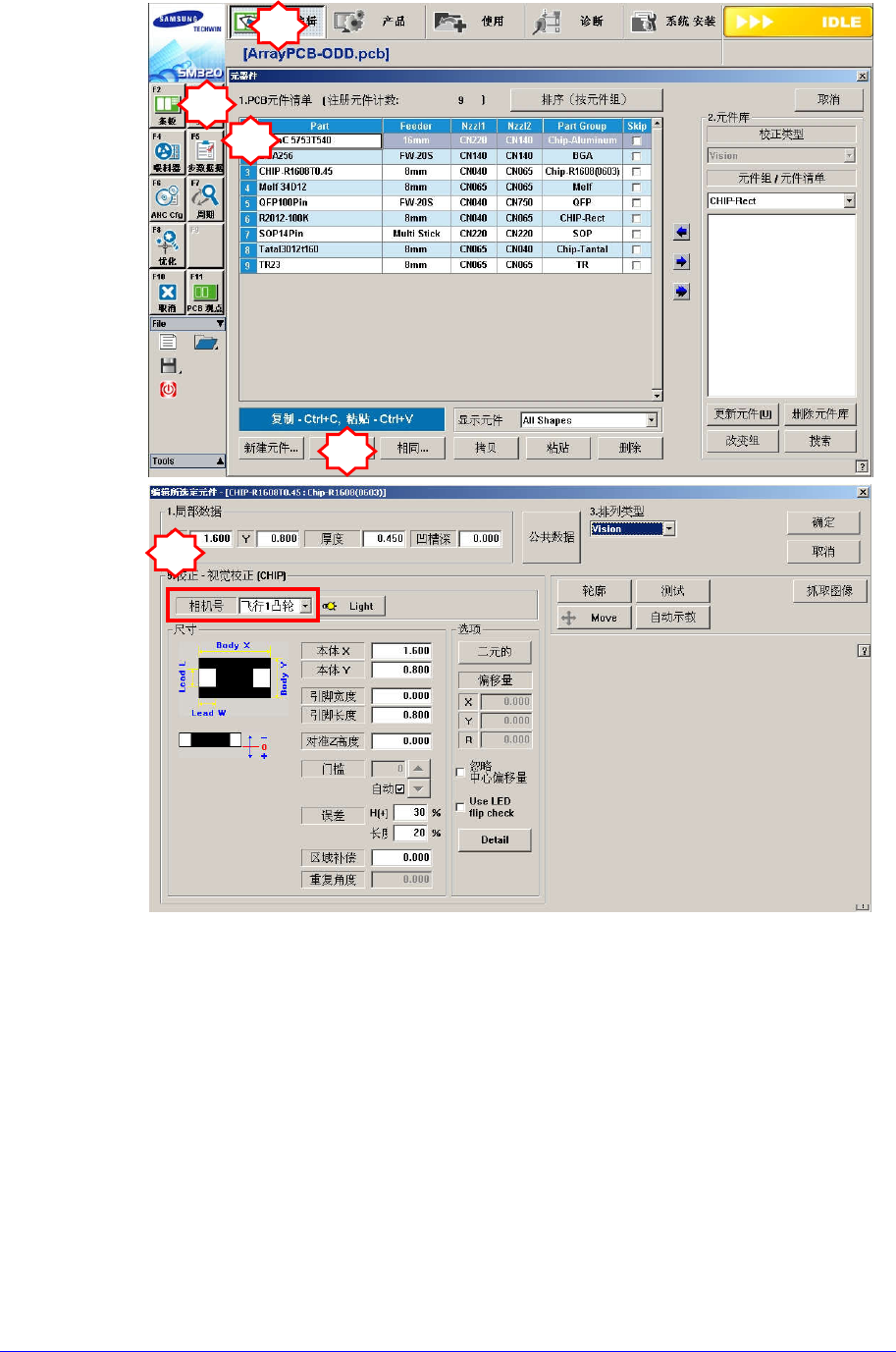

在PCB Edit 菜单的Part确认相应部件的 ‘Camera No.’ 是否准确设定。
1-48

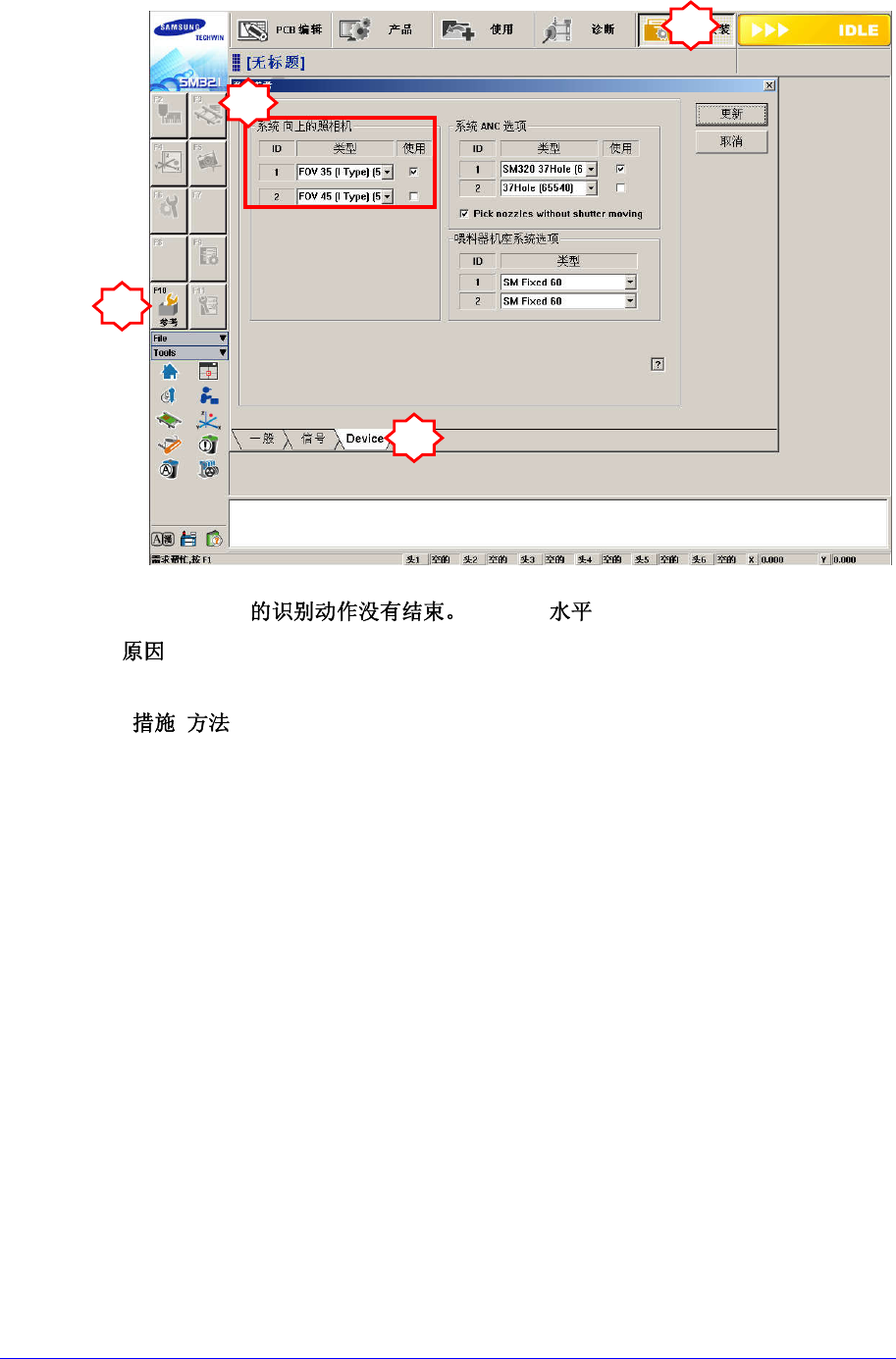

在Sys. Setup 菜单的Pref.点击Option项目确认System Upward Camera是否准确
设定。
5
2
4
1
3
1-49
$a210 Flying Camera [EMER ]
[ ]
由于 H/W 或 S/W 的异常状况，Flying Camera 识别部品时发生错误。
[ ]
检查 Flying Camera ,Cable, Vision Board 状态。为检查状态请与本公司指定的
C/S 公司(STS) 或当地代理店(Local Agent)联系。
执行Camera Calibration。详细事项请参照 Administrator’s Guide的 “16.3.1 <G
antry> TAB对话框”的 “Camera Calibration” 部分。
为确认部件数据是否正常，请在 PCB Edit 菜单 “Part”中的错误发生部件的 Pr
ofile确认 <Align Data> 领域的信息是否准确设定。
1
2
3
4
