1-32

 按”STOP”按钮关闭蜂鸣器。

 ”按”RESET”按钮把设备转换成”IDLE”方式

 若相应ANC槽中有错误配置的吸嘴则除去该吸嘴。

$6009 ANC [FREEZE ]

[ ]

 为贴装吸嘴，设备的磁头移动到ANC但相应的ANC槽中不存在吸嘴的情况。

[ ]

 按”STOP”按钮关闭蜂鸣器。

 ”按”RESET”按钮把设备转换成”IDLE”方式

 吸嘴实际存在于相应的ANC槽，但MMI识别为不存在时，在ANC菜单的对话框

中登记要贴装在相应位置的吸嘴。

 实际上不存在吸嘴时，在相应的ANC槽配置吸嘴。

$600a PICK [FREEZE ]

[ ]

 为自动更换吸嘴，磁头要移动到相应位置时发生错误的情况。

[ ]

 执行$6004的措施方法。

$600b BACKUP SRAM CHECK SUM A N C

[EMER ]

[ ]

 设备接通电源后下载 SYSTEM 数据时，把 BACKUP SRAM 上的 ANC 数据和

Head 的实际数据比较时，CHECK SUM 不一致的情况。

 储存在 CPU Board 的 ANC 的设定数据已经被删除的情况。

[ ]

 按”STOP”按钮关闭蜂鸣器。

 ”按”RESET”按钮把设备转换成”IDLE”方式

 按”READY”按钮给设备提供电源。

 磁头上实际已贴装吸嘴，则点击快捷键设备执行初始化(Return-To-Origin)

后手动除去所有吸嘴。

1-33

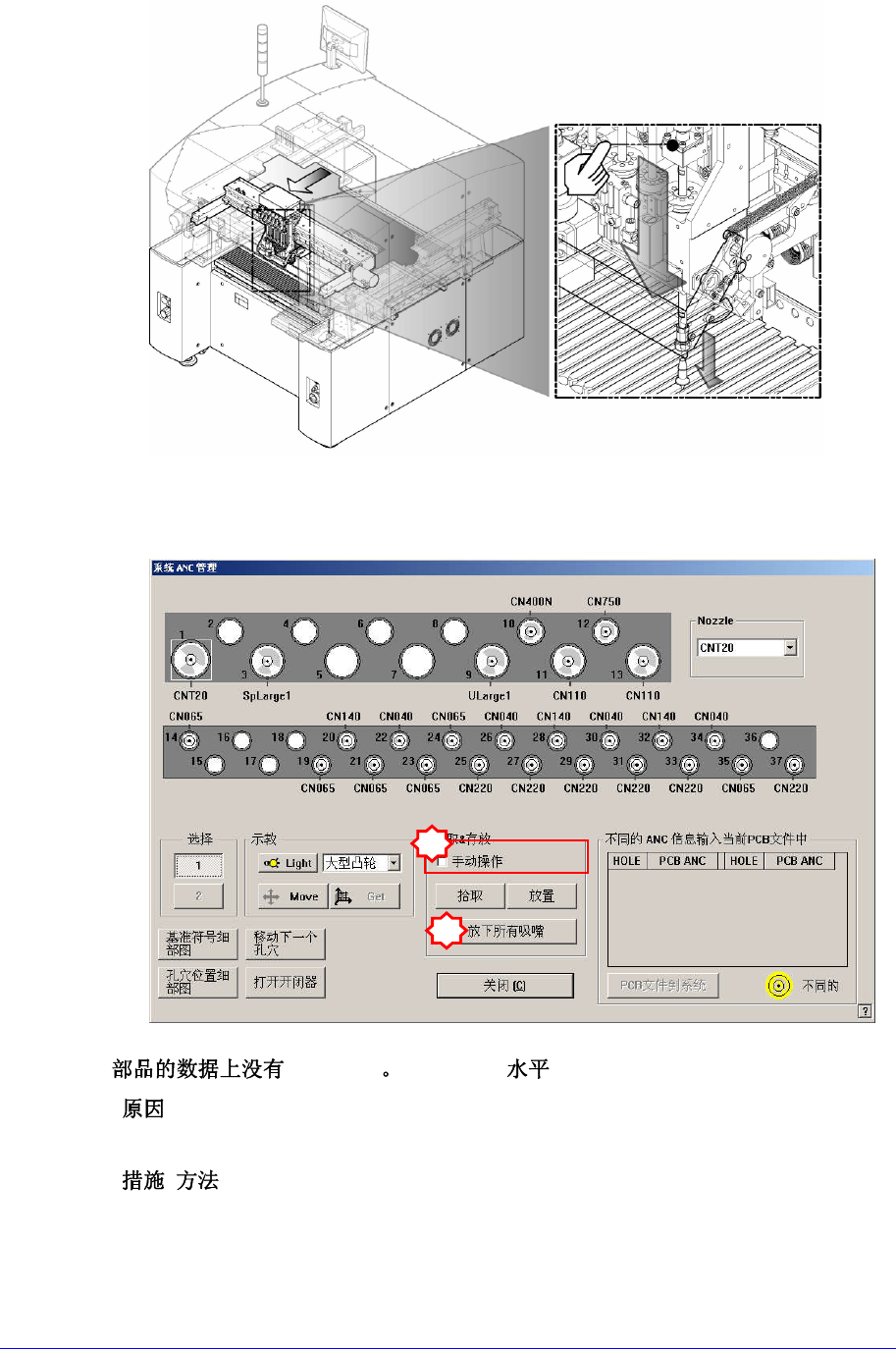

 磁头上实际上不存在吸嘴，但在ANC菜单的对话框中设置为磁头上已贴装吸嘴

则确认‘No real motion(Manual)’，点击<Put all nozzle>按钮重新设置ANC。



$600c Nozzle ID [FREEZE ]

[ ]

 部品的数据上没有有关吸嘴的设定。

[ ]

 按”STOP”按钮关闭蜂鸣器。

 ”按”RESET”按钮把设备转换成”IDLE”方式

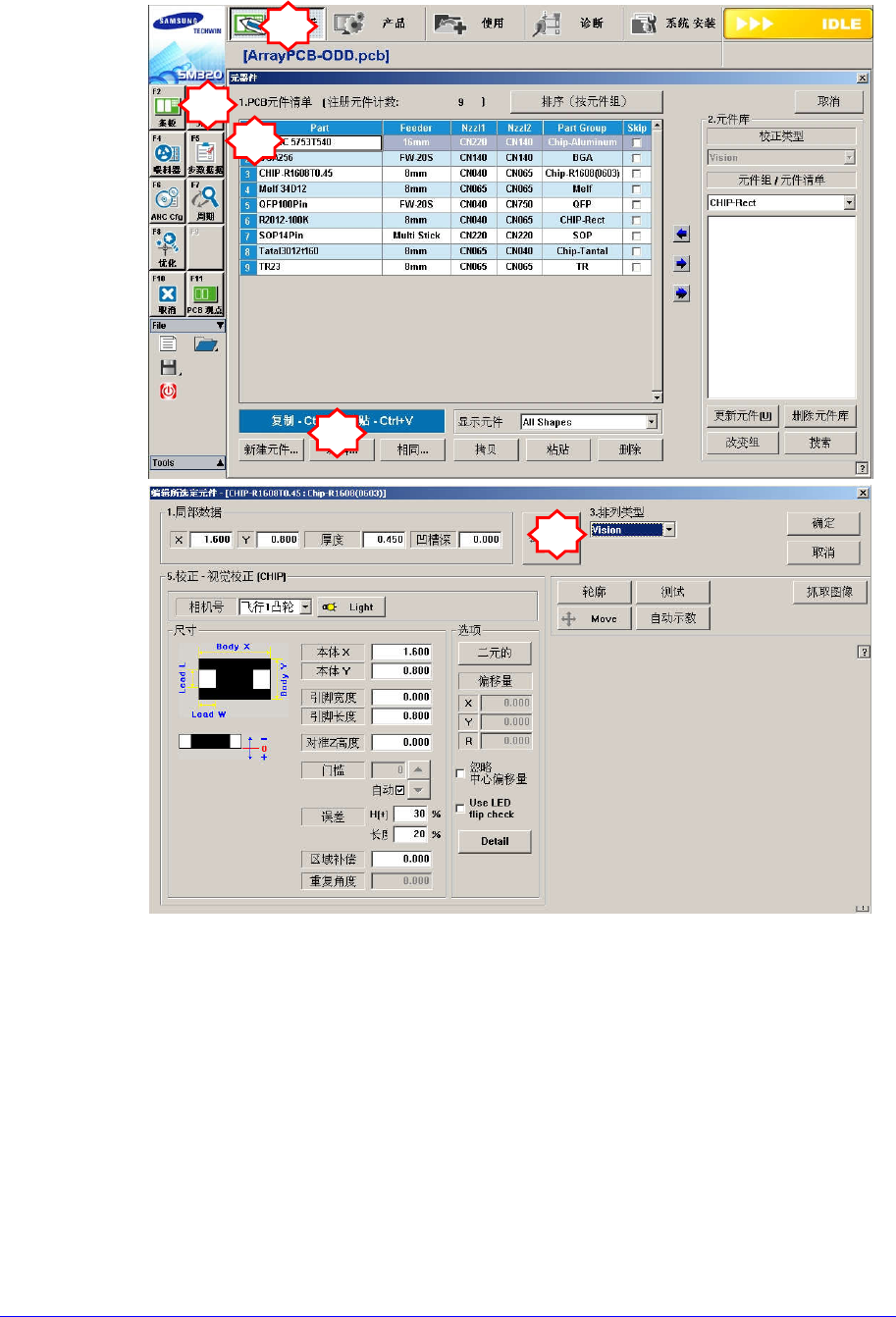

 在 PCB Edit 的 Part，单击该部品的‘Common 数据’后，将要作业的吸嘴登记在

1-34

Nozzle1 和 Nozzle2。
