Serviceanleitung Austausch Einschal tstrombegr enzer SIPLACE X-Serie Ausgabe 10/2006 10 1.6 Aust ausch des Einschalt strombegrenzers : Lösen Sie die vier Schrauben der Plexiglas- Abd eckung des Einschaltstrombegrenzer s …
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
9
: Lösen Sie die Schraube unten rechts an der Spannungsversorgung.
1
1
: Ziehen Sie die Spannungsversorgung heraus.
1
Schraube lösen
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
10
1.6 Austausch des Einschaltstrombegrenzers
: Lösen Sie die vier Schrauben der Plexiglas-Abdeckung des Einschaltstrombegrenzers und
nehmen Sie die Abdeckung ab.
1
1
: Ziehen Sie die 5 Stecker vom Einschaltstrombegrenzer ab.
1
4 Schrauben
5 Stecker
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
11

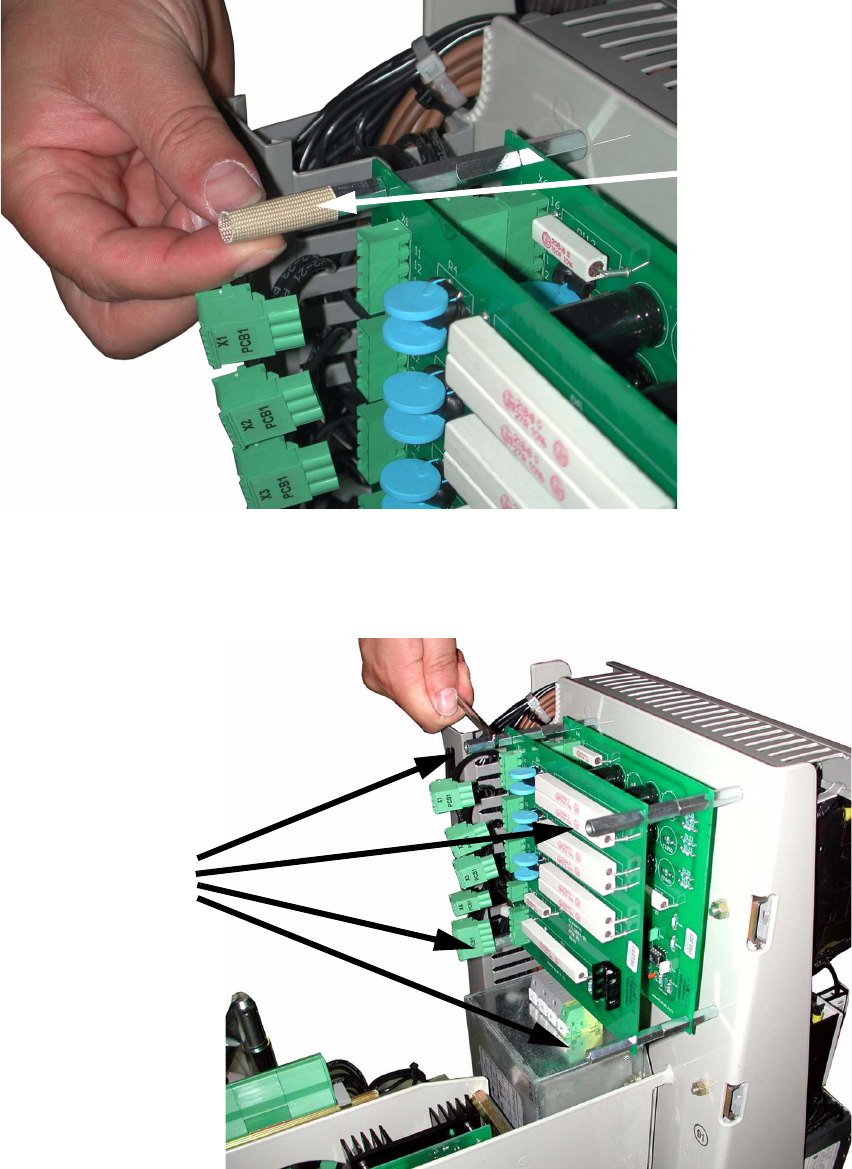

: Ziehen Sie den Isolierschlauch über dem Sechskant-Abstandshalter oben links ab.
1
1
: Schrauben Sie die vier Sechskant-Abstandshalter ab.
1
1
Isolierschlauch
4 Sechskant-
Abstandshalter
