Serviceanleitung / Service manual Einschaltstrombegrenzer / Incrush current limiter SIPLACE X-series

Ausgabe 10/2006 Edition

Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie

Ausgabe 10/2006

1 Serviceanleitung Austausch

Einschaltstrombegrenzer

SIPLACE X-Serie

1.1 Grund der Nachrüstung

Falls bei einem Spannungsabfall und der anschließenden Spannungswiederkehr die Nennspan-

nung unter die spezifizierte 5% Netzspannung absinkt, kann es sein, dass die Einschaltstrombe-

grenzung nicht durchschaltet und dies im schlimmsten Fall zu einem Schmorbrand auf der

Einschaltstrombegrenzung führen kann. 1

Von diesem Risiko ist die Baugruppe 03003056 betroffen, die in den SIPLACE Automaten HF,

HF3, X2, X3, und X4 eingebaut sind. 1

Der Austausch der Baugruppe mit diesen Nachrüstsatz ( Art. Nr. 00383025-01), dient zur Elimi-

nierung dieser Gefahrenquelle. 1

1.2 Betroffene Maschinen

1.3 Benötigte Teile

HF: X 2/3/4

HF / HF3: A 001 – A 493

X 2/3/4: B 001 – B 295

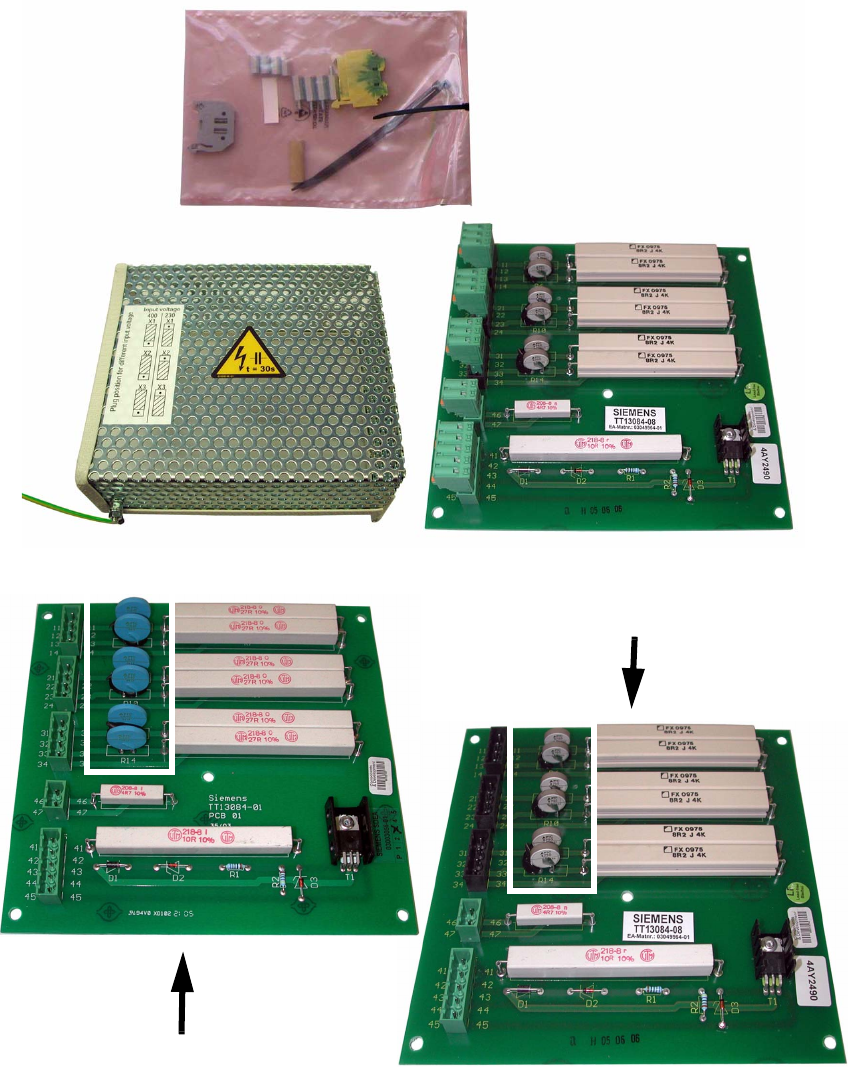

Nachrüstsatz (Art. Nr.: 00383025-01)

Inhalt:

1 Einschaltstrombegrenzer Platine

1 Haube mit Schutzleiter

4 Abstandsbolzen

4 Verlängerung für Abstandsbolzen

1 Endklammer

1 Schutzleiterklemme

2 Kabelbinder

1 Isolierschlauch

1 Austauschanleitung (Art.Nr.: 00195311-xx)

Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie

Ausgabe 10/2006

1.3.1 Benötigte Werkzeuge und Verbrauchsmittel

Satz Inbusschlüssel 1

Satz Gabelschlüssel 1

Alter Einschaltstrombegrenzer

Neuer Einschaltstrombegrenzer
