Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
10
1.6 Austausch des Einschaltstrombegrenzers
: Lösen Sie die vier Schrauben der Plexiglas-Abdeckung des Einschaltstrombegrenzers und
nehmen Sie die Abdeckung ab.
1
1
: Ziehen Sie die 5 Stecker vom Einschaltstrombegrenzer ab.
1
4 Schrauben
5 Stecker
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
11
: Ziehen Sie den Isolierschlauch über dem Sechskant-Abstandshalter oben links ab.
1
1
: Schrauben Sie die vier Sechskant-Abstandshalter ab.
1
1
Isolierschlauch
4 Sechskant-
Abstandshalter
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
12

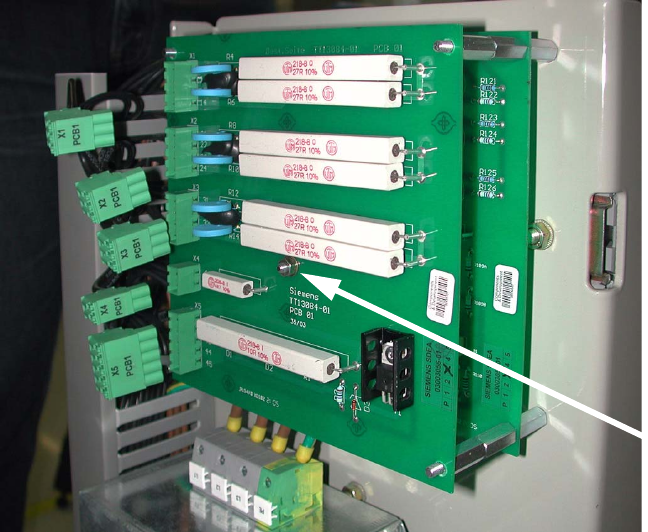

: Entfernen Sie die Mutter in der Mitte des Einschaltstrombegrenzers.
1
1
: Nehmen Sie den Einschaltstrombegrenzer ab.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Mutter
