Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
13
Zur Befestigung des neuen Einschaltstrombegrenzers werden die alten Sechskant-Abstandshal-
ter verwendet, wenn der Haltewinkel auf dem Foto unten vorhanden ist (Foto mit neuer Gitterab-
deckung). 1
1
1
Falls der Haltewinkel nicht vorhanden ist, müssen die neuen Sechskant-Abstandshalter aus dem
Nachrüstsatz verwendet werden: 1
: Schrauben Sie die Sechskant-Abstandshalter aus dem Nachrüstsatz zusammen.
1
Diese sind verbunden länger als die alten. 1
1
Haltewinkel
Sechskant-Abstandshalter alt
Sechskant-Abstandshalter neu
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
14
: Stecken Sie den neuen Einschaltstrombegrenzer auf.
1
: Schrauben Sie die Mutter in der Mitte des Einschaltstrombegrenzers an.
: Schrauben Sie die alten oder neuen (verbundenen) Sechskant-Abstandshalter auf.
1
1
Sechskant-Abstandshalter
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
15
: Stecken Sie die Stecker in Abhängigkeit von der Versorgungsspannung nach folgendem
Schema an:
1
1
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-
grenzung. 1
: Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
1
1
1
1
1
1
1
1

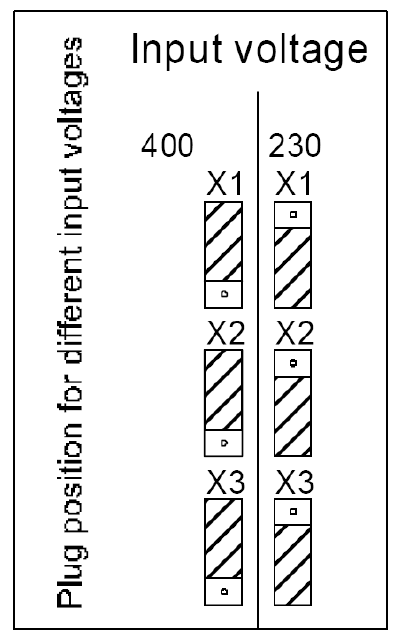

X1, X2, X3: Stecker zur Konfiguration der
Einschaltstrombegrenzung
