Serviceanleitung Austausch Einschal tstrombegrenzer SIPLACE X-Serie Ausgabe 10/2006 15 : S tecken Sie die S tecker in Abhängigkeit von der V ersorgungssp annung nach folgendem Schema an: 1 1 In Abhängigkeit von der V ers…
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
14
: Stecken Sie den neuen Einschaltstrombegrenzer auf.
1
: Schrauben Sie die Mutter in der Mitte des Einschaltstrombegrenzers an.
: Schrauben Sie die alten oder neuen (verbundenen) Sechskant-Abstandshalter auf.
1
1
Sechskant-Abstandshalter
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
15
: Stecken Sie die Stecker in Abhängigkeit von der Versorgungsspannung nach folgendem
Schema an:
1
1
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-
grenzung. 1
: Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
1
1
1
1
1
1
1
1
X1, X2, X3: Stecker zur Konfiguration der
Einschaltstrombegrenzung
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
16

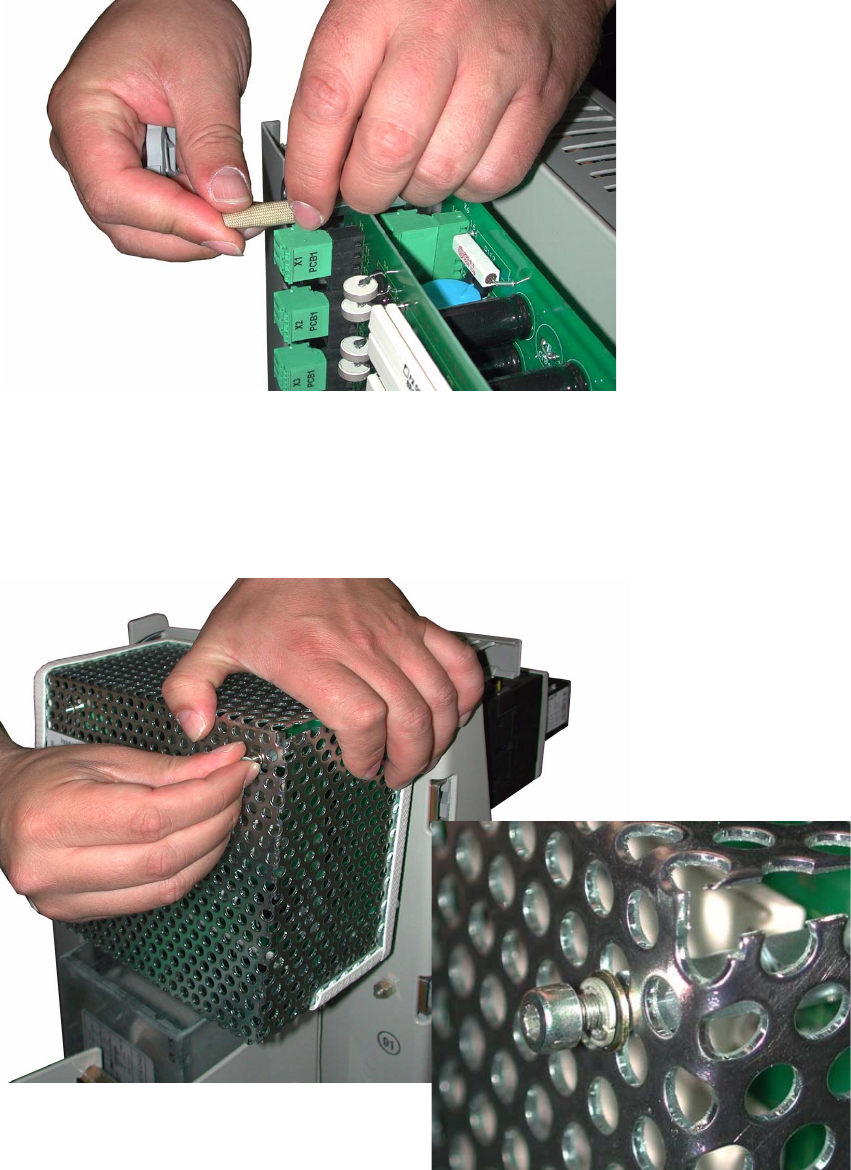

: Stecken Sie den alten Isolierschlauch oder den neuen, längeren Isolierschlauch aus dem
Nachrüstpaket auf den Sechskant-Abstandshalter oben links auf.
1
1
: Setzen Sie die neue Gitter-Abdeckung auf.
Schrauben Sie sie mit vier Schrauben an. Die Schraubenlöcher können sich als Bohrungen
zwischen den Gitteröffnungen befinden.
1
