Serviceanleitung Austausch Einschal tstrombegr enzer SIPLACE X-Serie Ausgabe 10/2006 18 : Klipsen Sie die Erdu ngsklemme aus dem Nachrüstsatz au f die Hutschiene (siehe Foto) Klipsen Sie das schmale Klemmstück aus dem Na…
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
17
: Kontrollieren Sie, ob auf dem Gitter der Kantenschutz angebracht ist.
1
1
: Nehmen Sie das Klemmendstück von der Hutschiene ab.
Zur besseren Zugänglichkeit kann der Stecker an X1 abgesteckt werden.
1
Kantenschutz
Klemmendstück
Stecker
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
18
: Klipsen Sie die Erdungsklemme aus dem Nachrüstsatz auf die Hutschiene (siehe Foto)
Klipsen Sie das schmale Klemmstück aus dem Nachrüstsatz auf die Hutschiene (siehe Foto).
Stecken Sie den Stecker wieder ein.
1
1
1
1
1
1
1
1
1
1
1
schmales Klemmendstück
Erdungsklemme
Stecker
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
19

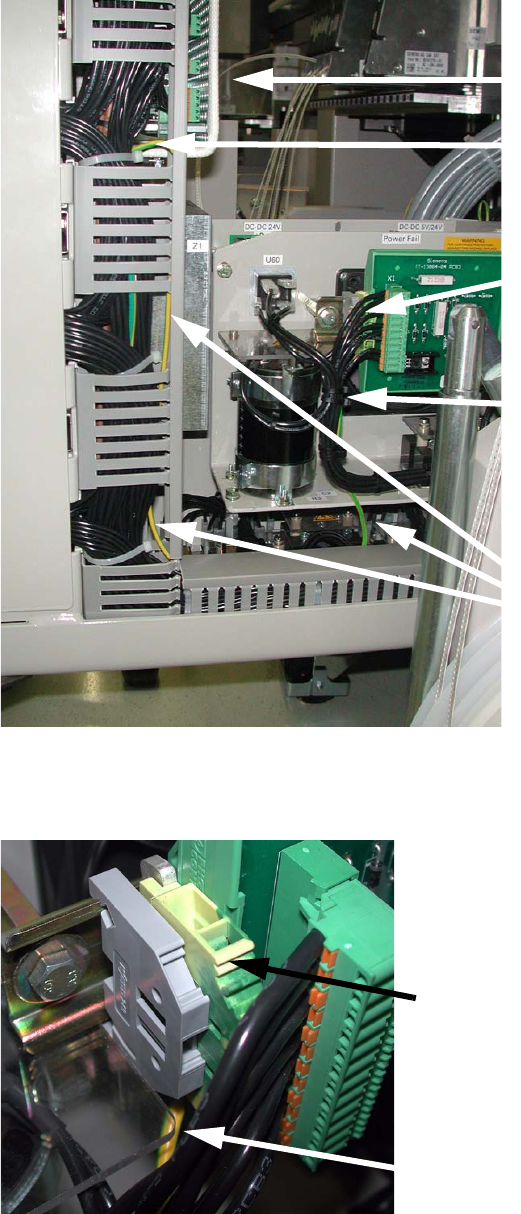

: Verlegen Sie den Schutzleiter vom Abdeckgitter zur Erdungsklemme.
1
: Stecken Sie das Erdungskabel in die Schutzleiterklemme ein.
Die Hutschiene ist geerdet.
1
Abdeckgitter
Schutzleiter
Schutzleiter
Schutzleiterklemme
Kabelbinder
Schutzleiter
Schutzleiterklemme
