Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
15
: Stecken Sie die Stecker in Abhängigkeit von der Versorgungsspannung nach folgendem
Schema an:
1
1
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-
grenzung. 1
: Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
1
1
1
1
1
1
1
1
X1, X2, X3: Stecker zur Konfiguration der
Einschaltstrombegrenzung
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
16
: Stecken Sie den alten Isolierschlauch oder den neuen, längeren Isolierschlauch aus dem
Nachrüstpaket auf den Sechskant-Abstandshalter oben links auf.
1
1
: Setzen Sie die neue Gitter-Abdeckung auf.
Schrauben Sie sie mit vier Schrauben an. Die Schraubenlöcher können sich als Bohrungen
zwischen den Gitteröffnungen befinden.
1
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
17

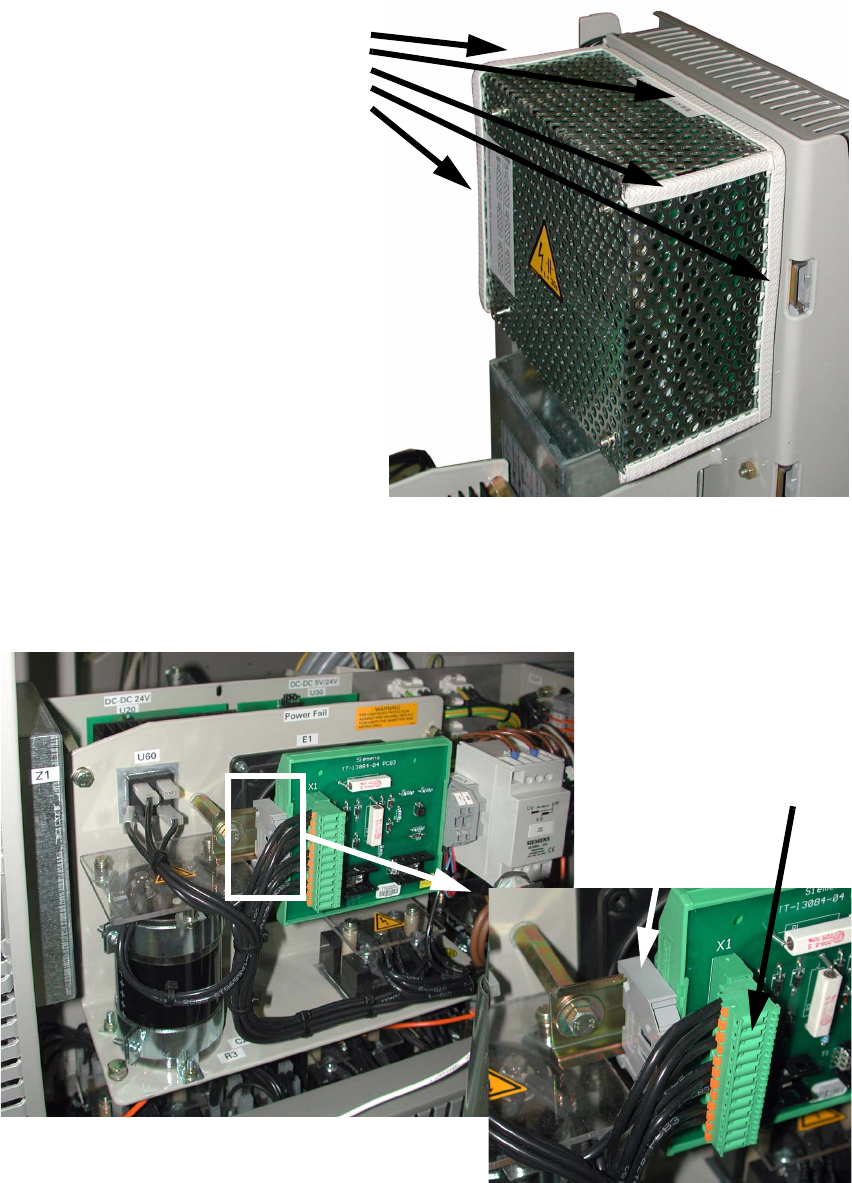

: Kontrollieren Sie, ob auf dem Gitter der Kantenschutz angebracht ist.
1
1
: Nehmen Sie das Klemmendstück von der Hutschiene ab.
Zur besseren Zugänglichkeit kann der Stecker an X1 abgesteckt werden.
1
Kantenschutz
Klemmendstück
Stecker
