Serviceanleitung Austausch Einschal tstrombegrenzer SIPLACE X-Serie Ausgabe 10/2006 9 : Lösen Sie die Schrau be unten rechts an de r S pannungsversorgun g. 1 1 : Ziehen Sie d ie S pannungsversorgun g heraus. 1 Schraube l…
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
8
1.5 Vorbereitende Arbeiten
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Trennen Sie den Bestückautomaten vom Stromnetz.
1
Dies ist unbedingt notwendig, um die Gefahr eines Stromschlags auszuschließen!!! 1
1
1

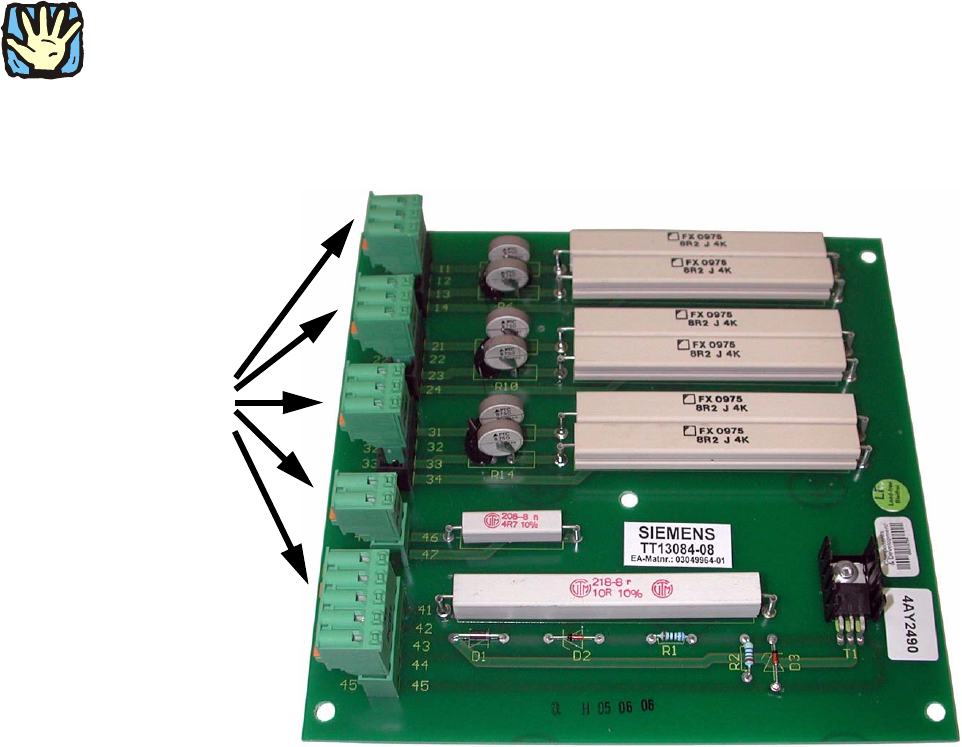

: Ziehen Sie die Stecker vom neuen Einschaltstrombegrenzer ab.
1
1
: Nehmen Sie die Abdeckung der Spannungsversorgung (zwischen den Stellplätzen 3 und 4 )
ab.
1
1
1
1
1
Stecker
abziehen
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
9

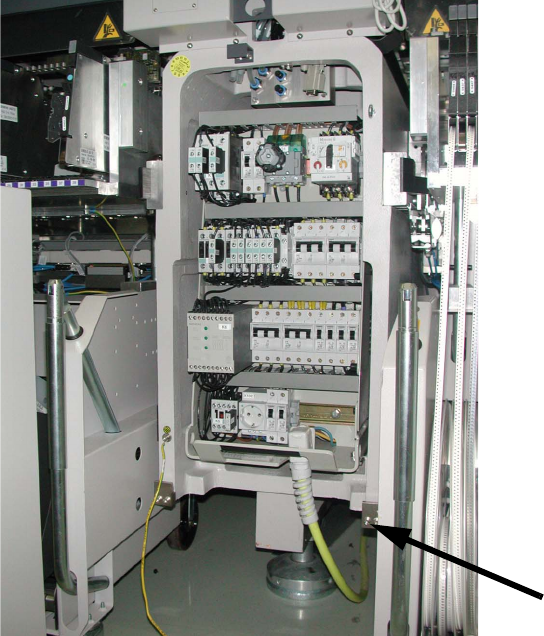

: Lösen Sie die Schraube unten rechts an der Spannungsversorgung.
1
1
: Ziehen Sie die Spannungsversorgung heraus.
1
Schraube lösen
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
10
1.6 Austausch des Einschaltstrombegrenzers

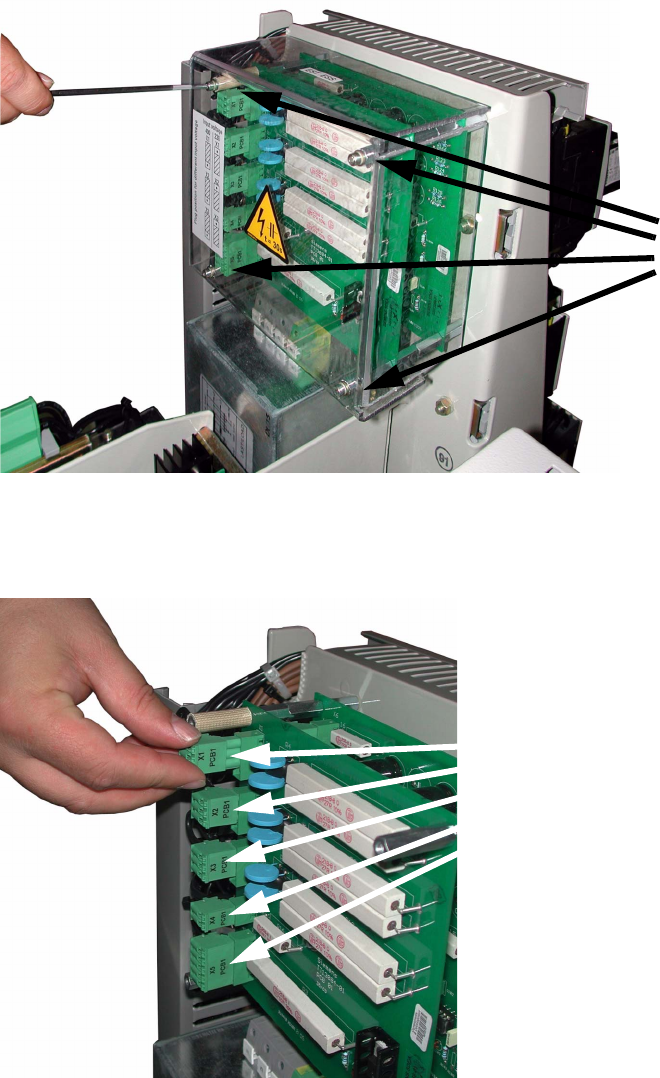

: Lösen Sie die vier Schrauben der Plexiglas-Abdeckung des Einschaltstrombegrenzers und
nehmen Sie die Abdeckung ab.
1
1
: Ziehen Sie die 5 Stecker vom Einschaltstrombegrenzer ab.
1
4 Schrauben
5 Stecker
