Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
16
: Stecken Sie den alten Isolierschlauch oder den neuen, längeren Isolierschlauch aus dem
Nachrüstpaket auf den Sechskant-Abstandshalter oben links auf.
1
1
: Setzen Sie die neue Gitter-Abdeckung auf.
Schrauben Sie sie mit vier Schrauben an. Die Schraubenlöcher können sich als Bohrungen
zwischen den Gitteröffnungen befinden.
1
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
17
: Kontrollieren Sie, ob auf dem Gitter der Kantenschutz angebracht ist.
1
1
: Nehmen Sie das Klemmendstück von der Hutschiene ab.
Zur besseren Zugänglichkeit kann der Stecker an X1 abgesteckt werden.
1
Kantenschutz
Klemmendstück
Stecker
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
18

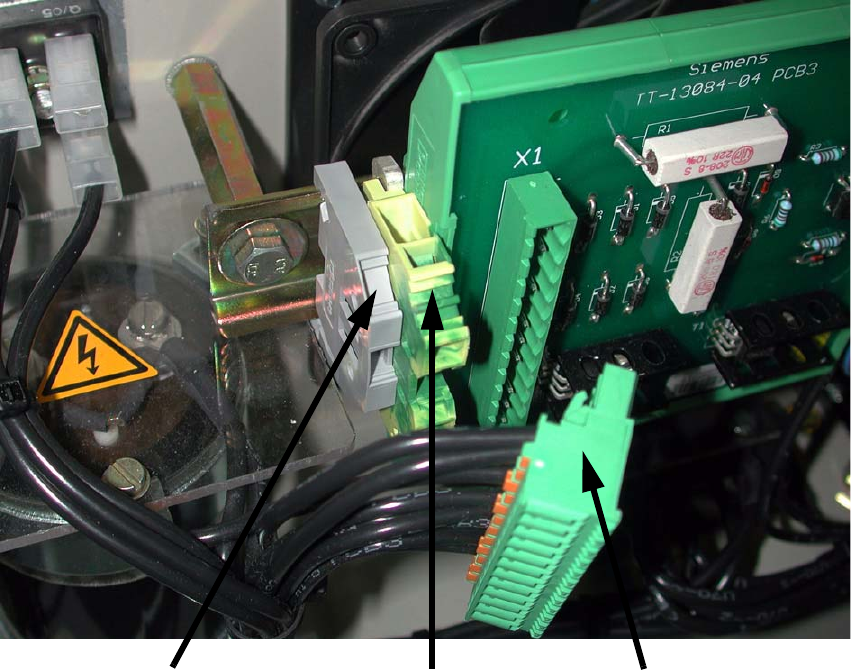

: Klipsen Sie die Erdungsklemme aus dem Nachrüstsatz auf die Hutschiene (siehe Foto)
Klipsen Sie das schmale Klemmstück aus dem Nachrüstsatz auf die Hutschiene (siehe Foto).
Stecken Sie den Stecker wieder ein.
1
1
1
1
1
1
1
1
1
1
1
schmales Klemmendstück
Erdungsklemme
Stecker
