Serviceanleitung Austausch Einschal tstrombegr enzer SIPLACE X-Serie Ausgabe 10/2006 12 : Entfern en Sie die Mutter in der Mitte des Einschalt strombegrenzers. 1 1 : Nehmen Si e den Einschaltstrombegren zer ab. 1 1 1 1 1…
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
11
: Ziehen Sie den Isolierschlauch über dem Sechskant-Abstandshalter oben links ab.
1
1
: Schrauben Sie die vier Sechskant-Abstandshalter ab.
1
1
Isolierschlauch
4 Sechskant-
Abstandshalter
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
12
: Entfernen Sie die Mutter in der Mitte des Einschaltstrombegrenzers.
1
1
: Nehmen Sie den Einschaltstrombegrenzer ab.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Mutter
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
13

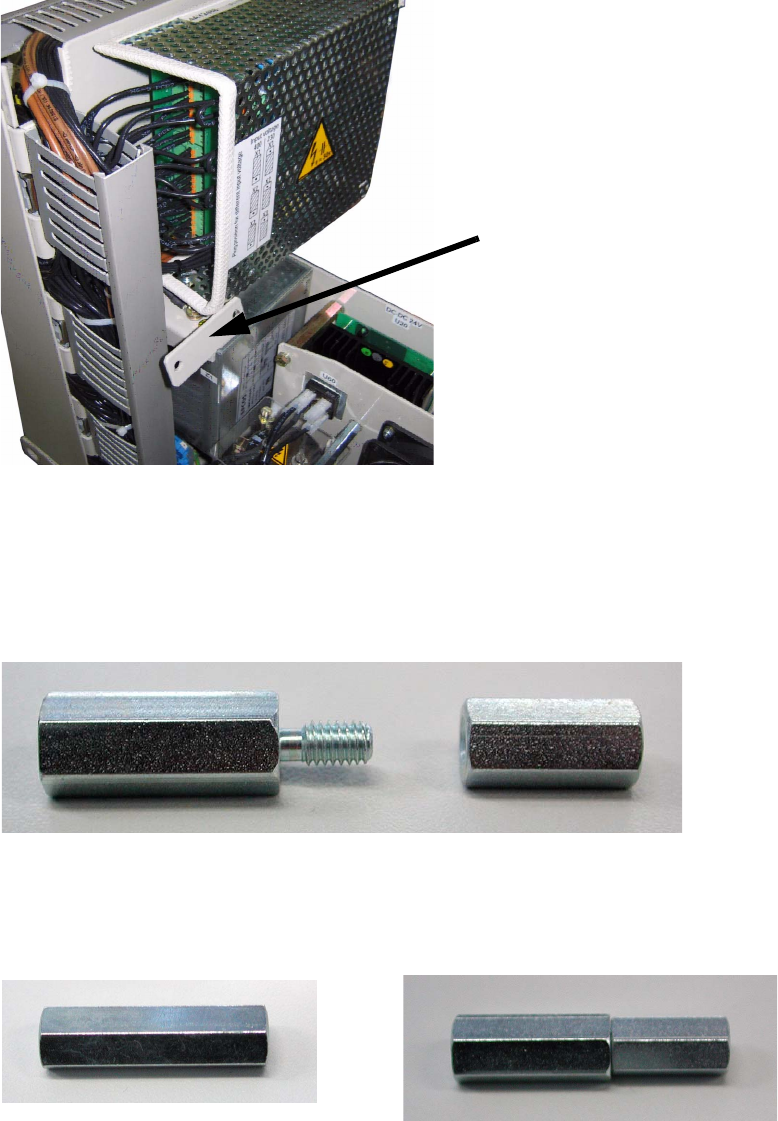

Zur Befestigung des neuen Einschaltstrombegrenzers werden die alten Sechskant-Abstandshal-
ter verwendet, wenn der Haltewinkel auf dem Foto unten vorhanden ist (Foto mit neuer Gitterab-
deckung). 1
1
1
Falls der Haltewinkel nicht vorhanden ist, müssen die neuen Sechskant-Abstandshalter aus dem
Nachrüstsatz verwendet werden: 1
: Schrauben Sie die Sechskant-Abstandshalter aus dem Nachrüstsatz zusammen.
1
Diese sind verbunden länger als die alten. 1
1
Haltewinkel
Sechskant-Abstandshalter alt
Sechskant-Abstandshalter neu
