Serviceanleitung Austausch Einschal tstrombegrenzer SIPLACE X-Serie Ausgabe 10/2006 13 Zur Befestigung des neuen Einschalt strombegrenzers werden d ie alten Sechskant-Abstandshal- ter verwendet, wenn der Haltewin kel auf…
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
12
: Entfernen Sie die Mutter in der Mitte des Einschaltstrombegrenzers.
1
1
: Nehmen Sie den Einschaltstrombegrenzer ab.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Mutter
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
13
Zur Befestigung des neuen Einschaltstrombegrenzers werden die alten Sechskant-Abstandshal-
ter verwendet, wenn der Haltewinkel auf dem Foto unten vorhanden ist (Foto mit neuer Gitterab-
deckung). 1
1
1
Falls der Haltewinkel nicht vorhanden ist, müssen die neuen Sechskant-Abstandshalter aus dem
Nachrüstsatz verwendet werden: 1
: Schrauben Sie die Sechskant-Abstandshalter aus dem Nachrüstsatz zusammen.
1
Diese sind verbunden länger als die alten. 1
1
Haltewinkel
Sechskant-Abstandshalter alt
Sechskant-Abstandshalter neu
Serviceanleitung Austausch Einschaltstrombegrenzer SIPLACE X-Serie
Ausgabe 10/2006
14

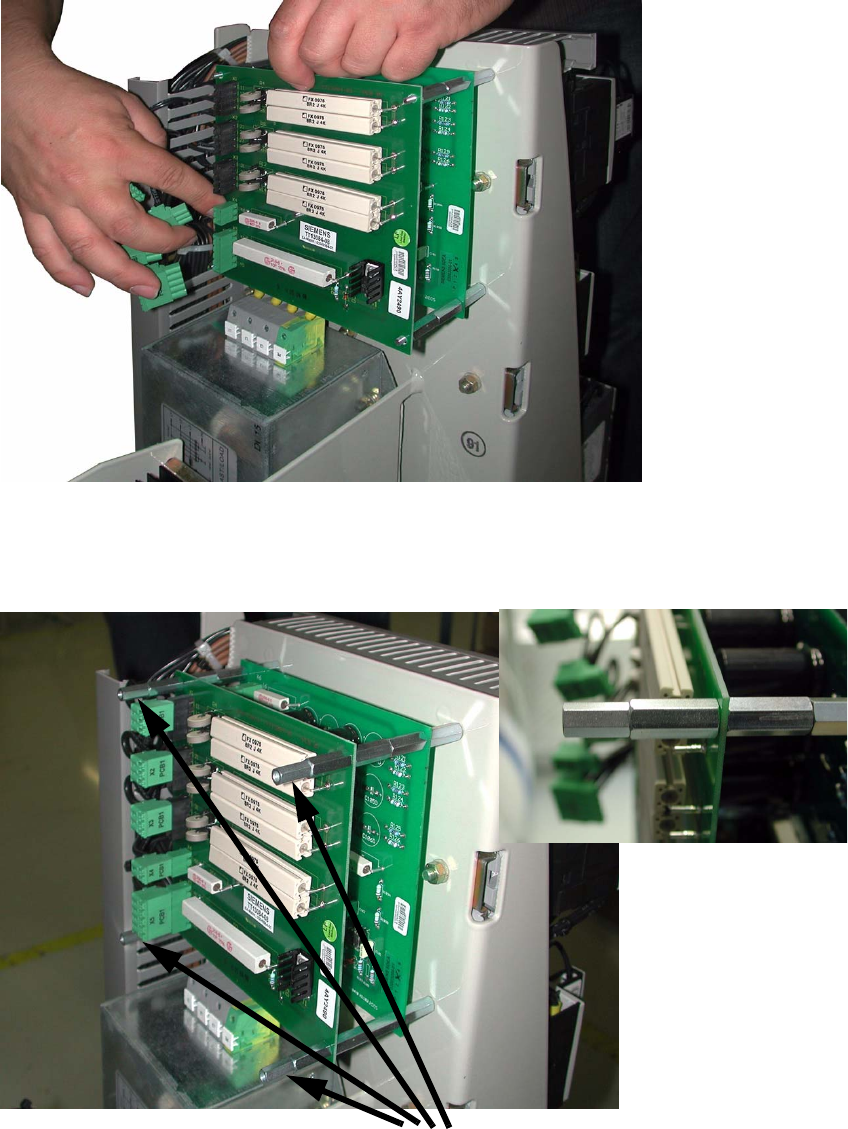

: Stecken Sie den neuen Einschaltstrombegrenzer auf.
1
: Schrauben Sie die Mutter in der Mitte des Einschaltstrombegrenzers an.
: Schrauben Sie die alten oder neuen (verbundenen) Sechskant-Abstandshalter auf.
1
1
Sechskant-Abstandshalter
