1. SPEZIFIKATIONEN
Abmessungen: 88mm (3,45”) Länge x 27mm (1,06”) Durchmesser
Gewicht: 120 g
Materialeinlass: 1/8” NPT Innengewinde
Materialauslass: Luer-Lock Anschluss
Drucklufteingang: 10-32 UNF
Haltebohrung: 10-32 UNF
Maximaler Materialdruck: 4,8 bar (70 psi)
Luftdruck: 4,8 – 6,2 bar (70 – 90 psi)
Benetzte Teile: UHMWPE und 303 Edelstahl
Betriebsfrequenz: mehr als 500 Zyklen/Min.
Durchflussrate bei 4,8 bar (Wasser): 3.000 ml/min.
Material-Viskosität: bis zu 50.000 Cps
1.29"
3.45"
(87.6mm)
(32.8mm)
Ø1.06" (26.9mm)
1.98"
(50.3mm)
1/8 NPT PORT
(FLUID INLET)
10-32 PORT
(AIR INLET)
10-32 PORT
(MOUNTING HOLE)
2.23" (56.6mm)

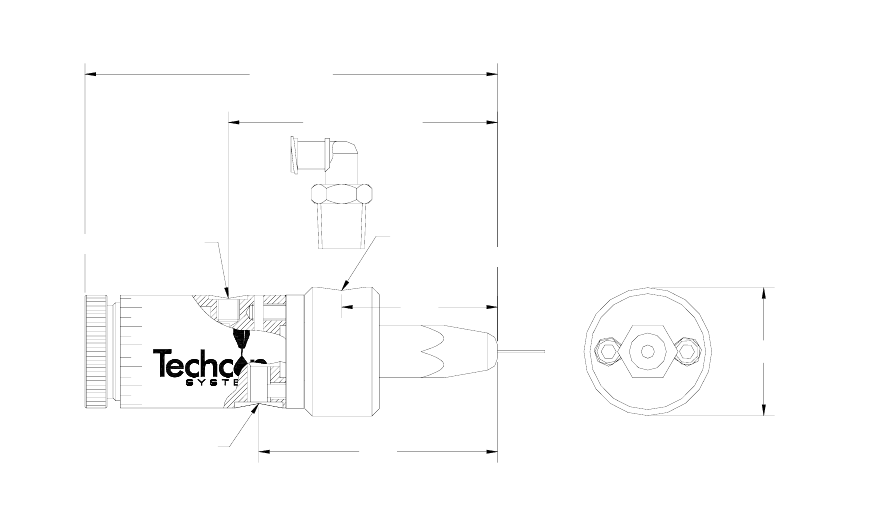

Abb. 1.0
(DRUCKLUFTEINGANG)
(MATERIALEINLASS)
(MONTAGEBOHRUNG)
16
2. AUSPACKEN UND ÜBERPRÜFEN
Packen Sie das Ventil vorsichtig aus, und überprüfen Sie die im Karton befindlichen Einzelteile.
Dazu gehören:
• Ventil
• Benutzerhandbuch
• Ventil-Druckluftschlauch
Prüfen Sie das Gerät auf eventuelle Transportschäden. Informieren Sie bei festgestellten Schäden
unverzüglich den Spediteur.
Schadensersatzansprüche müssen durch den Empfänger an den Spediteur gestellt werden und sind dem
Hersteller mitzuteilen.
3. BESCHREIBUNG
Die Membranventile der Serie TS5622VU-DVD sind für das Dosieren von Medien mit geringer bis
mittlerer Viskosität ausgelegt. Das Ventil ist optimal für den Einsatz beliebiger Controller ausgelegt.
Ein kurzer Öffnungshub sorgt für ein extrem schnelles Schließen. Eine Rändelschraube zur Einstellung
des Ventilhubes erleichtert es die richtige Dosierpunktgröße festzulegen. Durch die kompakte
Konstruktion kann das TS5622VU-DVD flexibel und einfach in automatisierte Anwendungen integriert
werden.
4. FUNKTIONSWEISE
Die Membranventile TS5622-VU-DVD sind geschlossene Ventile mit einstellbarem Hub. Die durch die
Schnellverschlusskupplung (1) eintretende Druckluft von 4,8 bis 6,2 bar (70 bis 90 psi) drückt die
Kolbeneinheit (2) nach hinten und öffnet den Materialweg vom Einlass (4) zum Auslass (5).
Wird die Druckluftzufuhr unterbrochen, wird die Membran durch die Kolbenrückholfeder (6)
geschlossen und gewährleistet so eine schnelle und sichere Unterbrechung des Materialflusses.
2
3
5
6
4
1

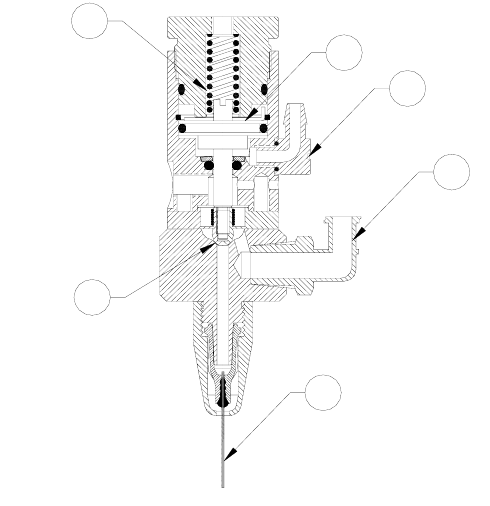

Abb. 3.0
17
5. SETUP-ANLEITUNG
Siehe Abb. 4.0
1. Bringen Sie den Halter (1), wenn erforderlich, am Ventil an.
2. Verbinden Sie die Schlauchleitung des Mediumbehälters mit dem Materialeinlass (2).
3. Verbinden Sie das eine Ende des Druckluftschlauches mit der Schnellverschlusskupplung
und das andere Ende mit dem Controller oder einer anderen pneumatischen Kontrolleinheit,
die zur Steuerung des Ventils dient.
4. Montieren Sie die entsprechende Dosiernadel (5) am Materialausgang (4) an, und sichern Sie
sie mit der Überwurfmutter (6).
5. Stellen Sie den Druck am Controller auf 4,8 bar (70 psi) ein.
6. Bestimmen Sie den Druck der Materialzufuhrleitung. Überschreiten Sie nicht 4,8 bar (70
psi).
7. Achten Sie darauf, dass alle Verbindungen fest sitzen.
8. Platzieren Sie einen Behälter unter dem Ventilausgang, und aktivieren Sie das Ventil, bis das
Dosiermedium konstant fließt.
Die Dosiermenge, die durch das Ventil fließt, wird bestimmt durch:
• den Ventilhub
• die Ventilöffnungszeit
• den Materialdruck
• den Durchmesser der Dosiernadel
1
2
3
4
5
6

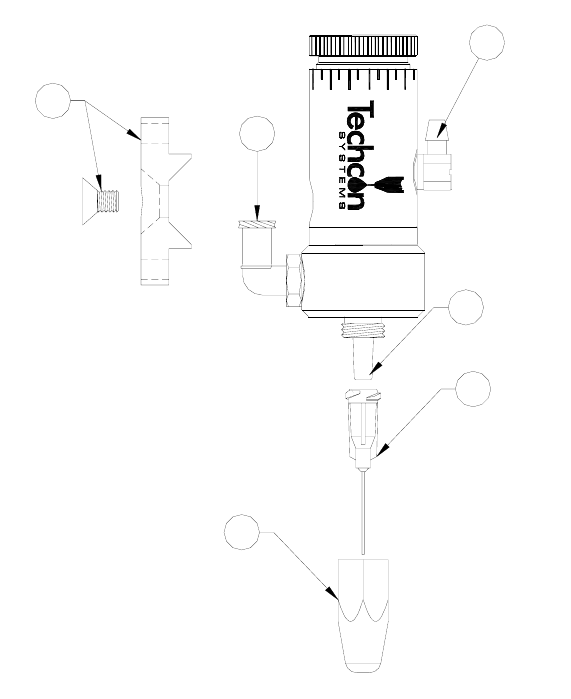

Abb. 4.0
