5. SETUP-ANLEITUNG
Siehe Abb. 4.0
1. Bringen Sie den Halter (1), wenn erforderlich, am Ventil an.
2. Verbinden Sie die Schlauchleitung des Mediumbehälters mit dem Materialeinlass (2).
3. Verbinden Sie das eine Ende des Druckluftschlauches mit der Schnellverschlusskupplung
und das andere Ende mit dem Controller oder einer anderen pneumatischen Kontrolleinheit,
die zur Steuerung des Ventils dient.
4. Montieren Sie die entsprechende Dosiernadel (5) am Materialausgang (4) an, und sichern Sie
sie mit der Überwurfmutter (6).
5. Stellen Sie den Druck am Controller auf 4,8 bar (70 psi) ein.
6. Bestimmen Sie den Druck der Materialzufuhrleitung. Überschreiten Sie nicht 4,8 bar (70
psi).
7. Achten Sie darauf, dass alle Verbindungen fest sitzen.
8. Platzieren Sie einen Behälter unter dem Ventilausgang, und aktivieren Sie das Ventil, bis das
Dosiermedium konstant fließt.
Die Dosiermenge, die durch das Ventil fließt, wird bestimmt durch:
• den Ventilhub
• die Ventilöffnungszeit
• den Materialdruck
• den Durchmesser der Dosiernadel
1
2
3
4
5
6
Abb. 4.0
18

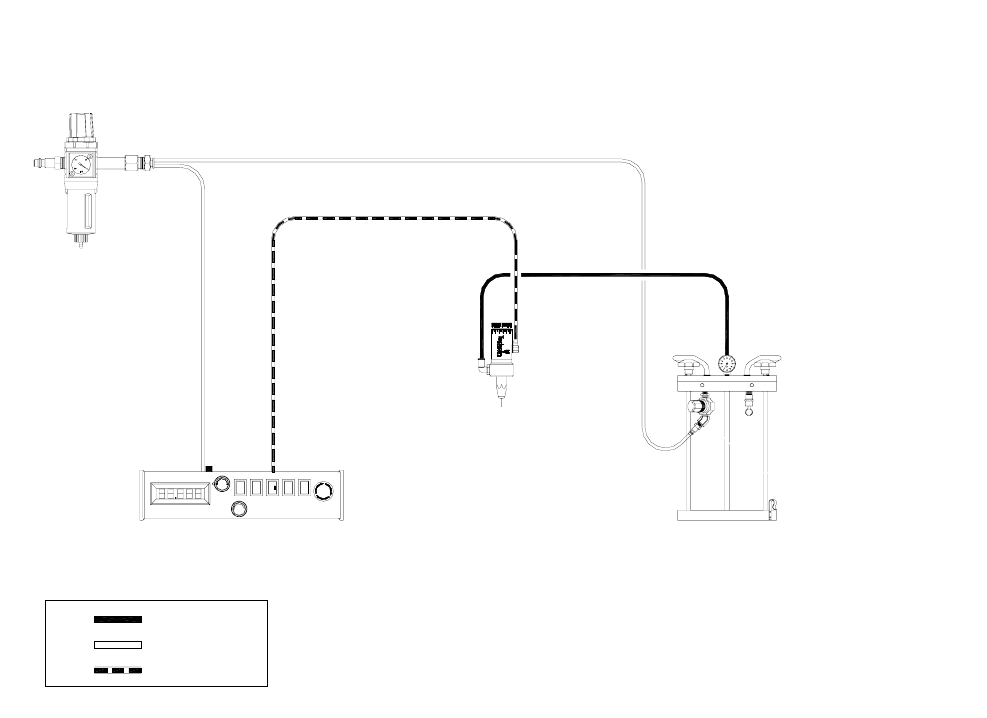

6. TYPISCHES SYSTEM SETUP
TECHCON SYSTEMS TS5130
CONTROLLER OR EQUIVALENT
FLUID FEED SYSTEM
TS1258 OR EQUIVALENT
TS5622VU-DVD
DIAPHRAGM VALVE
PLANT AIR MUST BE PROPERLY
FILTERED AND DRY. IF NOT, SPECIFY
A 5-MICRON FILTER REGULATOR.
MATERIAL
CONSTANT AIR
PULSED AIR
Abb. 5.0
Druckluft muss ordnungsgemäß gefiltert und trocken sein.
Ansonsten einen 5-Micron Filterregler montieren.
TS5622VU-DVD
Membranventil
TS1258 Drucktank
Techcon Systems Controller TS5130
KONST. DRUCKLUFT
GEPULSTE
DRUCKLUFT
19
7. FEHLERSUCHE
PROBLEM MÖGLICHE URSACHE BESEITIGUNG
Materialdruck zu niedrig Materialdruck erhöhen
Betriebsdruck zu niedrig Luftdruck auf 4,8 bar (70 psi) erhöhen
Dosiernadel verstopft Dosiernadel ersetzen
Medium in Ventilkammer
verhärtet
Ventil gründlich reinigen
Kein Materialfluss
Rändelschraube des
Hubmechanismus geschlossen
Rändelschraube des Hubmechanismus
um max. 1 Drehung gegen den
Uhrzeigersinn öffnen.
Schwankender Materialdruck
Sicherstellen, dass der Materialdruck
konstant ist
Betriebsdruck des Ventils zu
niedrig
Ventildruck auf 4,8 bar (70 psi) erhöhen
Ventilöffnungszeit nicht
gleichmäßig
Sicherstellen, dass der Controller
konstant Druckluft liefert
Ungleichmäßiger
Materialfluss
Luft im Materialgehäuse Ventil reinigen
Medium fließt weiter,
nachdem das Ventil
geschlossen wurde, und
sto
pp
t
p
lötzlich
Luft im Materialgehäuse Ventil reinigen
Membran verschlissen Membran austauschen
Materialablagerung im
Materialgehäuse
Materialgehäuse reinigen
Der Materialdruck liegt über 4,8
bar (70 psi)
Druck reduzieren
Stetiges Tropfen
Ventil nach der Reinigung falsch
zusammengebaut
Siehe Kapitel „Wartung“
Medium tritt zwischen
Membran und
Materialgehäuse aus
Befestigungsschrauben haben
sich gelöst
Schrauben anziehen
Medium tritt aus
Ablassöffnung aus
Membran gebrochen Membran austauschen
