8.3 SOSTITUZIONE O LUBRIFICAZIONE DELL’O-RING DELLO STANTUFFO
1. Smontare la camera del fluido (6).
2. Estrarre il diaframma (5).
3. Smontare la ghiera di regolazione della corsa (8) e la molla (9).
4. Smontare l’anello di fermo (2) e la rondella antirotazione (1).
5. Smontare il gruppo dello stantuffo (11).
6. Sostituire l’o-ring (4) se è danneggiato, oppure lubrificarlo con un apposito grasso.
7. Rimontare lo stantuffo, l’anello di fermo e la rondella antirotazione.
8. Rimontare la molla e la ghiera di regolazione della corsa.
9. Rimontare il diaframma e la camera del fluido.
810911
12
2
3
1
4 5 67
13
Figura 6.0
48
9. RICAMBI ED ACCESSORI
9.1 RICAMBI
Sono disponibili kit della Techcon Systems per la sostituzione della camera del fluido e per la
sostituzione del diaframma .
Il kit per la sostituzione della camera del fluido comprende:
Il kit per la sostituzione del diaframma comprende:
5622VU-DVD-FHKIT
Fluid housing replacement kit
Fluid housing (6)
Fluid inlet fitting (13)
Needle cap (12)
Flat washers
Socket head cap
cap screw (7)
Fi
g
ura 7.0
5620UHMW-DKIT
REPAIR KIT, DIAPHRAGM VALVE
DIAPHRAGM ASSEMBLY (3)
O-RING (4)
O-RING (7)
Figure 8.0
CAMERA FLUIDO
RACCORDO ALIMENTAZIONE
FLUIDO
CAPPUCCIO UGELLO
RONDELLE PIATTE
VITE A BRUGOLA
GRUPPO DIAFRAMMA
49
9.2 ACCESSORI
KIT STAZIONE DI LAVORO DA BANCO
CODICE ARTICOLO DESCRIZIONE
918-033-000
918-000-012
Supporto master
Morsetto per asta

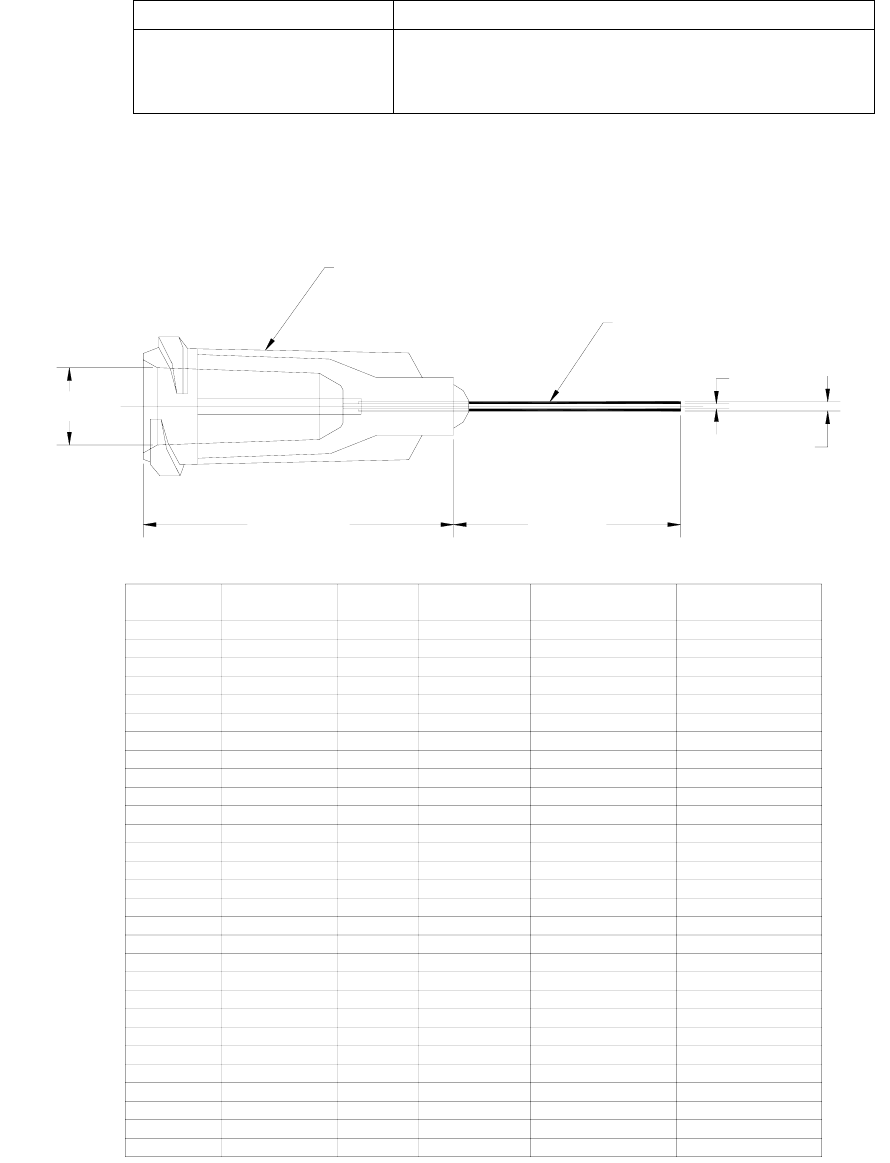

AGHI SERIE TE
HUB (POLYPROPYLENE)
CANNULA (STAINLESS STEEL)
GAUGECOLOR HUBPART #
TE714050 OLIVE 14
Ø"A" DIM."C" DIM.
1/2" 0.0610/0.0650
Ø"B" DIM.
0.0820/0.0840
TE732025 YELLOW 32 0.0090/0.00950.0035/0.00501/4"
TE714100
TE714150 OLIVE
OLIVE
14
14 0.0820/0.0840
0.0820/0.0840
0.0610/0.0650
0.0610/0.06501-1/2"
1.0"
AMBER 15 1/2" 0.0525/0.0555 0.0715/0.0725TE715050
TE715150
TE715100 AMBER
AMBER
15
15
1.0"
1-1/2"
0.0525/0.0555
0.0525/0.0555
0.0715/0.0725
0.0715/0.0725
GREENTE718050 18 1/2" 0.0315/0.0345 0.0495/0.0505
GREEN
GREEN
TE718100
TE718150
18
18
1.0"
1-1/2"
0.0315/0.0345
0.0315/0.0345
0.0495/0.0505
0.0495/0.0505
PINK 20TE720050 1/2" 0.0230/0.0245 0.0355/0.0360
PINK
PINK
20
20TE720150
TE720100 1.0"
1-1/2"
0.0230/0.0245
0.0230/0.0245
0.0355/0.0360
0.0355/0.0360
PURPLETE721050 1/2"21 0.0195/0.0210 0.0320/0.0325
PURPLE
PURPLE
TE721100
TE721150
1.0"
1-1/2"
21
21
0.0195/0.0210
0.0195/0.0210
0.0320/0.0325
0.0320/0.0325
BLUETE722050 22 1/2" 0.0155/0.0170 0.0280/0.0285
BLUE
BLUE
TE722100
TE722150
22
22
1.0"
1-1/2"
0.0155/0.0170
0.0155/0.0170
0.0280/0.0285
0.0280/0.0285
ORANGETE723050 23 1/2" 0.0125/0.0140 0.0250/0.0255
ORANGE
ORANGE
TE723100
TE723150
23
23
1.0"
1-1/2"
0.0125/0.0140
0.0125/0.0140
0.0250/0.0255
0.0250/0.0255
TE725050 RED 25 1/2" 0.0095/0.0110 0.0200/0.0205
TE725100
TE725150 RED
RED
25
25 1.0"
1-1/2"
0.0095/0.0110
0.0095/0.0110
0.0200/0.0205
0.0200/0.0205
CLEARTE727050 0.0075/0.009027 1/2" 0.0160/0.0165
TE727025 CLEAR 27 1/4" 0.0075/0.0090 0.0160/0.0165
TE730050 LAVENDER 30 1/2" 0.0055/0.0070 0.0120/0.0125
TE730025 LAVENDER 30 1/4" 0.0055/0.0070 0.0120/0.0125
(.684±.025)
(Ø.170)
"C" DIM.
"B" DIM.
"A" DIM.
