30 6. CONFIGURATION SYSTÈ ME TYPIQUE TECHCON SYSTEMS TS5130 CONTROLLER OR EQUIVALENT FLUID FEED SYSTEM TS1258 OR EQUIVALENT TS5622VU-DVD DIAPHRAGM VALVE PLANT AIR MUST BE PROPERLY FILTERED AND DRY. IF NOT, SPECIFY A 5-MI…
29
5. INSTRUCTIONS DE MONTAGE
Reportez-vous à la figure 4.0.
1. Installez le support (1) sur la valve, si cela est nécessaire.
2. Raccordez le tube d'alimentation du réservoir de fluide au raccord d'entrée (2) de la valve.
3. Raccordez une extrémité du tuyau d'air au raccord d'entrée d'air de la valve (3) et l'autre extrémité
au contrôleur de valve ou à un autre équipement pneumatique utilisé pour la commander.
4. Raccordez la tête de dosage appropriée (5) au raccord de sortie du fluide (4), et fixez-la au moyen
d'un embout de seringue (6).
5. Régler la pression du contrôleur de valve à 4,8 bar (70 psi).
6. Établissez la pression dans le réservoir de fluide. Ne dépassez pas 4,8 bar (70 psi)
7. Assurez-vous que tous les raccordements sont étanches.
8. Placez un récipient sous la sortie de la valve et actionnez la valve jusqu'à ce que le fluide s'écoule
en continu.
La quantité de fluide qui s'écoule à travers la valve est déterminée par :
• Le temps d'ouverture de la valve
• La pression du réservoir de fluide
• La taille de la tête de dosage
1
2
3
4
5
6
Figure 4.0
30

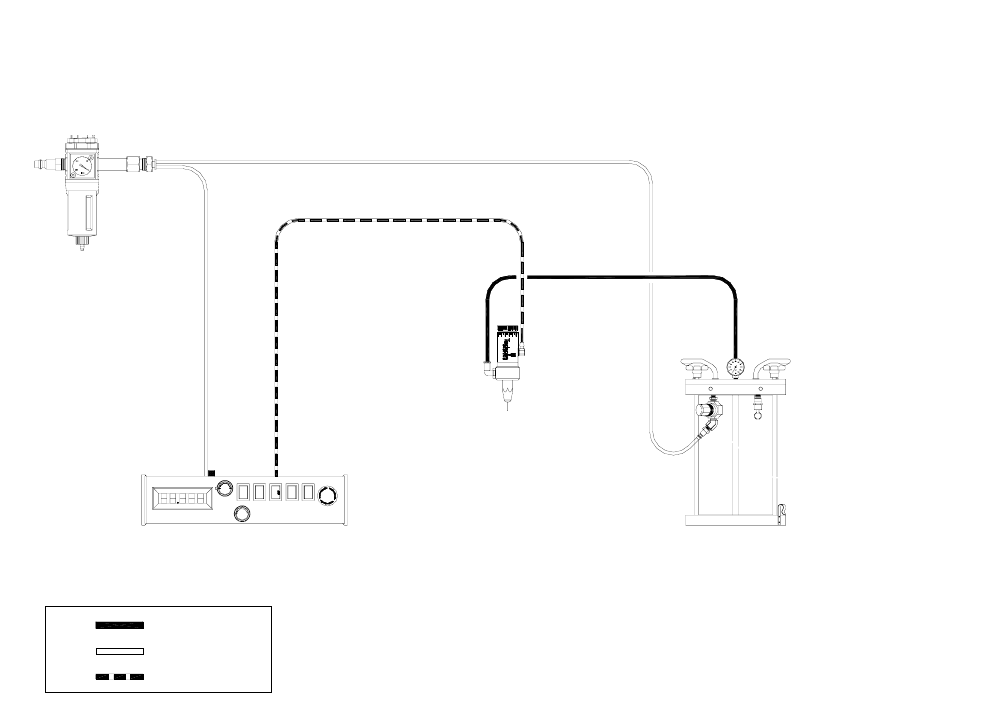

6. CONFIGURATION SYSTÈME TYPIQUE
TECHCON SYSTEMS TS5130
CONTROLLER OR EQUIVALENT
FLUID FEED SYSTEM
TS1258 OR EQUIVALENT
TS5622VU-DVD
DIAPHRAGM VALVE
PLANT AIR MUST BE PROPERLY
FILTERED AND DRY. IF NOT, SPECIFY
A 5-MICRON FILTER REGULATOR.
MATERIAL
CONSTANT AIR
PULSED AIR
Figure 5.0
L'AIR D'ALIMENTATION DOIT ETRE FILTRE ET SEC. SI CE
N'EST PAS LE CAS, UTILISEZ UN REGULATEUR AVEC FILTRE DE 5 MICRONS
CONTROLEUR TECHCON SYSTEMS
TS5130 OU EQUIVALENT
VALVE A
DIAPHRAGME
SYSTEME
D'ALIMENTATION DU
FLUIDE TS1528 OU
EQUIVALENT
PRODUIT
AIR PERMANENT
AIR PULSE
31
7. DÉPANNAGE
PROBLEME CAUSE POSSIBLE CORRECTION
La pression de fluide est trop
basse
Augmenter la pression du fluide
La pression de commande est
trop basse
Augmenter la pression d'air à 4,8 bar (70
psi)
La tête de distribution est
bouchée
Remplacer la tête
Le fluide a séché dans le corps
de la valve
Nettoyer soigneusement la valve
Le fluide ne s'écoule pas
Le réglage de course est
complètement fermé
Ouvrez le réglage de course dans le sens
contraire des aiguilles d'une montre. Un
tour au maximum .
La pression du fluide est
fluctuante
Vérifier que la pression est constante
La pression de commande de la
valve est trop basse
Augmenter la pression d'air à 70 psi (4,8
bar)
La durée d'ouverture de la vanne
est irrégulière
Vérifier que le contrôleur de vanne
fournit une sortie régulière
Écoulement irrégulier du
fluide
De l'air est piégé dans le circuit
de fluide
Purger la valve
Du fluide suinte après que la
valve est fermée, mais
s'arrête parfois
De l'air est piégé dans le circuit
de fluide
Purger la valve
Diaphragme usé Remplacer le diaphragme
Produit accumulé dans le boîtier
de fluide
Nettoyer le boîtier de fluide
La pression de fluide dépasse 4,8
bar (70 psi)
Réduire la pression du fluide
La valve goutte en
permanence
Réassemblage incorrect de la
valve après nettoyage
Se reporter à la section Maintenance
Du fluide s'écoule entre le
diaphragme et le boîtier de
fluide
Vis de montage desserrées Serrer les vis
