5. ISTRUZIONI PER L’INSTALLAZIONE
Fare riferimento alla figura 4.0.
1. All’occorrenza installare la staffa (1) per la valvola.
2. Collegare il tubo di alimentazione del serbatoio del fluido alla porta di ingresso della valvola (2).
3. Collegare una estremità del tubo dell’aria della valvola alla porta d’ingresso dell’aria (3) e l’altra
estremità alla centralina della valvola o ad altro dispositivo pneumatico utilizzato per il controllo
della valvola stessa.
4. Collegare un ugello adeguato (5) alla porta di uscita del fluido (4), quindi fissarlo con il cappuccio
(6).
5. Impostare la pressione della centralina della valvola a 4,8 bar (70 psi).
6. Impostare la pressione del serbatoio del fluido. Non superare 4,8 bar (70 psi).
7. Controllare la tenuta di tutti i collegamenti.
8. Posizionare un contenitore sotto l’uscita della valvola ed attivare quest’ultima fino a quando il
fluido fuoriesce uniformemente.
La quantità di fluido che fluisce attraverso la valvola è determinata:
• dal tempo di apertura della valvola
• dalla pressione del serbatoio del fluido
• dalle dimensioni dell’ugello.
1
2
3
4
5
6
Figura 4.0
43

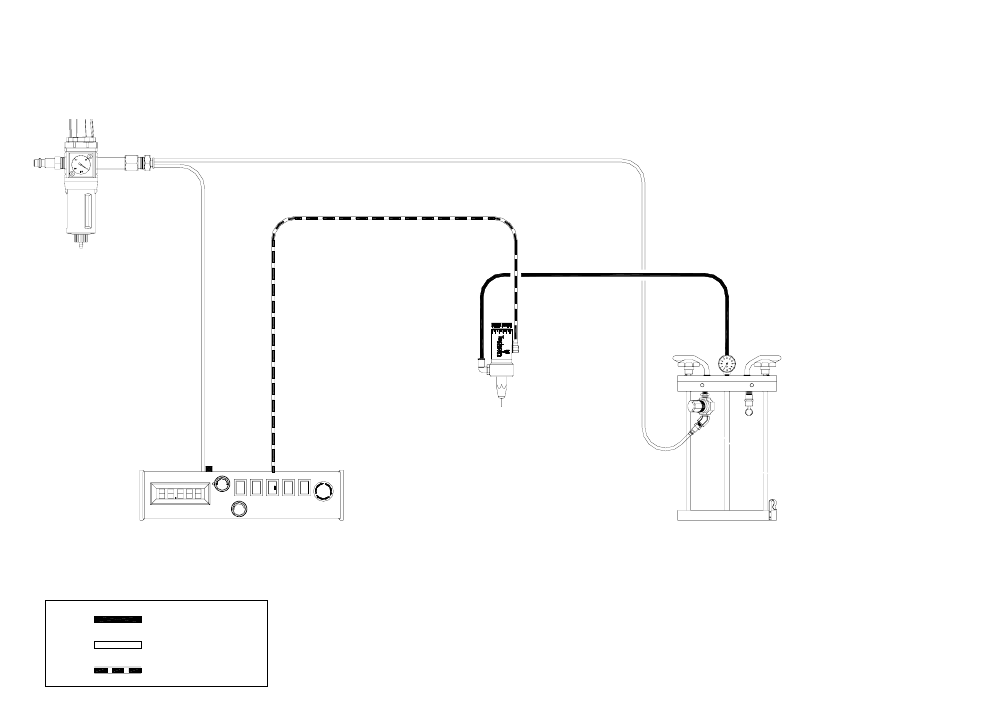

6. INSTALLAZIONE TIPICA DEL SISTEMA
TECHCON SYSTEMS TS5130
CONTROLLER OR EQUIVALENT
FLUID FEED SYSTEM
TS1258 OR EQUIVALENT
TS5622VU-DVD
DIAPHRAGM VALVE
PLANT AIR MUST BE PROPERLY
FILTERED AND DRY. IF NOT, SPECIFY
A 5-MICRON FILTER REGULATOR.
MATERIAL
CONSTANT AIR
PULSED AIR
Figure 5.0
LL’ARIA COMPRESSA DEVE ESSERE ASCIUTTA ED
OPPORTUNAMENTE FILTRATA. NEL CASO ADOTTARE UN
REGOLATORE DI PRESSIONE CON FILTRO 5 MICRON.
VALVOLA A
DIAFRAMMA
TS565622VU-DVD
CENTRALINA DI CONTROLLO TECHCON
SYSTEMS TS5130 O EQUIVALENTE
SISTEMA D’ALIMENTAZIONE
DEL FLUIDO TS1258 O
EQUIVALENTE
MATERIALE
ARIA COSTANTE
ARIA PULSATA
44
7. LOCALIZZAZIONE GUASTI
PROBLEMA POSSIBILE CAUSA CORREZIONE
La pressione del fluido è troppo
bassa
Aumentare la pressione del fluido
La pressione di comando è
troppo bassa
Aumentare la pressione dell’aria a 4,8 bar
L’ugello è ostruito Sostituire l’ugello
Presenza di fluido indurito nella
camera della valvola
Pulire accuratamente la valvola
Manca flusso di fluido
La ghiera di regolazione della
corsa è completamente chiusa
Aprire la ghiera girandola in senso
antiorario (al massimo di un giro
completo)
Pressione del fluido fluttuante
Rendere constante la pressione del fluido
La pressione di comando della
valvola è troppo bassa
Aumentare la pressione della valvola a
4,8 bar
Il tempo di apertura della valvola
non è costante
Programmare adeguatamente la
centralina di controllo
Il flusso del fluido è
incostante
Aria intrappolata nel fluido o
all’uscita della valvola
Spurgare la valvola
Perdita temporanea di fluido
dopo la chiusura della
val
vola
Aria intrappolata nel fluido o
all’uscita della valvola
Spurgare la valvola
Il diaframma si è usurato Sostituire il diaframma
Accumulo di materiale nella
camera del fluido
Pulire la camera del fluido
La pressione del fluido è
superiore a 4,8 bar
Ridurre la pressione del fluido
Gocciolamento costante
La valvola è stata rimontata male
dopo il lavaggio
Consultare la sezione relativa alla
manutenzione
Perdite di fluido fra il
diaframma e la camera del
fluido
Le viti di montaggio si sono
allentate
Stringere le viti
Fuoriuscita di fluido dal
foro di spurgo
Rottura del diaframma Sostituire il diaframma
