21
8.2 WECHSEL DER MEMBRAN
Erforderliches Werkzeug: Flachschraubendreher, Seegerringzange, 7/64“ Inbusschlüssel
1. Entfernen Sie die Überwurfmutter (12) von der Dosiernadel, und nehmen Sie dann die
Dosiernadel ab.
2. Entfernen Sie die beiden Inbusschrauben (7) vom Ventilkopf (6).
3. Ziehen Sie den Ventilkopf vom Ventilkörper (10) weg.
4. Lösen Sie die Membran (5) durch eine Drehung nach links, und entfernen Sie die Membran.
5. Installieren Sie die neue Membran, und ziehen Sie sie durch eine Drehung nach rechts an.
Stellen Sie sicher, dass das Innengewinde der Membran nicht ausgerissen ist.
6. Ziehen Sie die Membran handfest an, bis die Unterseite an der Schulter der Kolbenstange
anliegt. Überdrehen oder lösen Sie die Membran nicht, wenn Sie diese an den Bohrungen
des Ventilkörpers ausrichten wollen.
7. Das Ventil ist so ausgelegt, dass der Ventilkopf in 45° Schritten gedreht werden und am
Materialeinlass/-auslass ausgerichtet werden kann. Wenn die Bohrungen der Membran mit
den entsprechenden Bohrungen im Ventilkörper fluchten sollen, müssen Sie einen kleinen
Flachschraubendreher durch die Bohrung in der Rändelschraube (8) führen und die Nut der
Kolbenstange einrasten lassen. Drehen Sie den Schraubendreher nach rechts, um Stange,
Kolben und Membran zu drehen, bis die entsprechenden Bohrungen ausgerichtet sind.
8. Bringen Sie den Ventilkopf (6) wieder an.
9. Richten Sie die Bohrungen des Ventilkopfes an den Bohrungen der Membran und des
Ventilkörper aus.
10. Setzen Sie die zwei Inbusschrauben (7) wieder ein, und achten Sie darauf, dass das
Drehmoment 1,58 N-M (14 lb) nicht übersteigt.
22
8.3 AUSTAUSCH ODER SCHMIEREN DES O-RINGS
1. Entfernen Sie den Ventilkopf (6).
2. Entfernen Sie die Membran (5).
3. Entfernen Sie die Rändelschraube (8) und die Feder (9).
4. Entfernen Sie den Rückhaltering (2) und die Unterlegscheibe (1).
5. Entfernen Sie die Kolbeneinheit (11).
6. Tauschen Sie den O-Ring (4) aus, wenn dieser beschädigt ist. Schmieren Sie ihn ansonsten mit
O-Ring Fett.
7. Bringen Sie Kolben, Rückhaltering und Unterlegscheibe wieder an.
8. Installieren Sie die Feder und die Rändelschraube.
9. Installieren Sie die Membran und den Ventilkopf.
810911
12
2
3
1
4 5 67
13

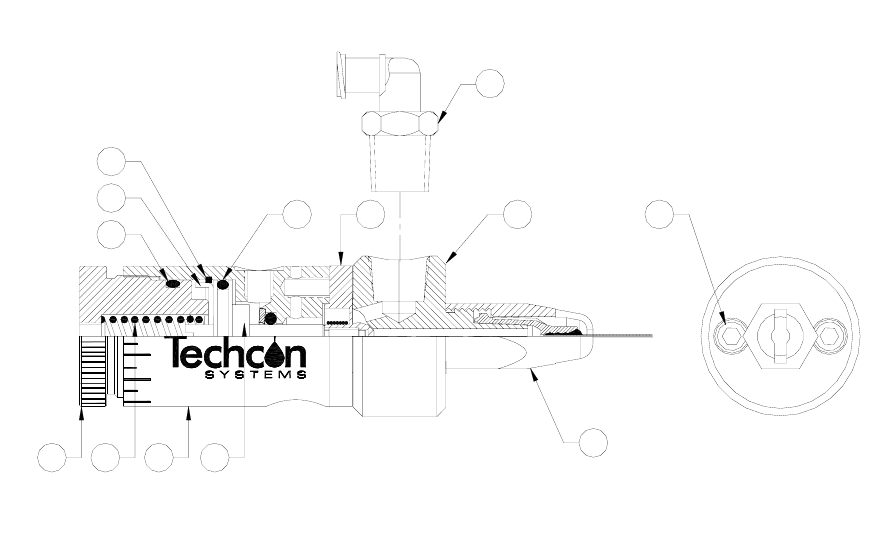

Abb. 6.0
23

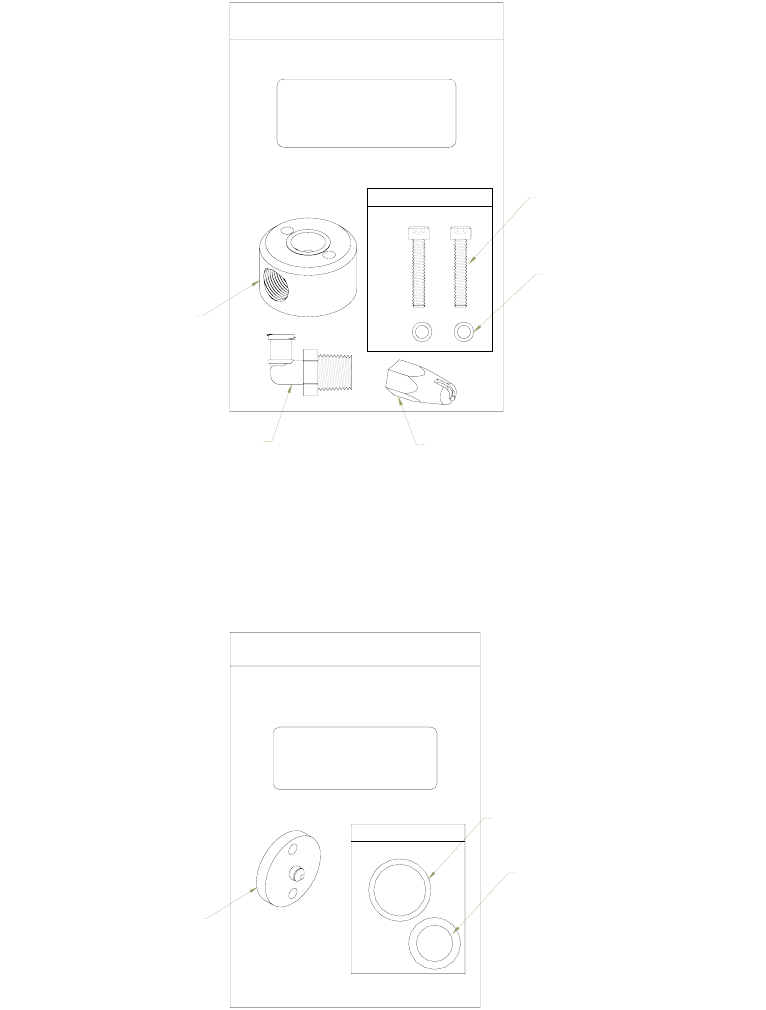

9. ERSATZTEILE UND ZUBEHÖR
9.1 ERSATZTEILE
Austauschsätze für den Ventilkopf und die Membran sind von Techcon Systems erhältlich.
Zum Austauschsatz des Ventilkopfes gehören:
Zum Austauschsatz der Membran gehören:
5622VU-DVD-FHKIT
Fluid housing replacement kit
Fluid housing (6)
Fluid inlet fitting (13)
Needle cap (12)
Flat washers
Socket head cap
cap screw (7)
Abb. 7.0
5620UHMW-DKIT
REPAIR KIT, DIAPHRAGM VALVE
DIAPHRAGM ASSEMBLY (3)
O-RING (4)
O-RING (7)
Abb. 8.0
Inbusschraube (7)
Dichtung
Überwurfmutter (12)
Einlassverschraubung
(13)
Ventilkopf (6)
Membran (3)
