40 1. SPECIFICHE Dimensioni: 88 mm (3.45”) di lunghezza X 27 mm (1.06”) di diametro Peso: 120 g (0.268 lb) Porta d’ingresso fluido: 1/8 NPT femmina Porta d’uscita fluido: raccordo luer lock Porta d’ingresso aria: 10-32 U…
39
INDICE
1. Specifiche---------------------------------------------------------------------------------------- 39
2. Disimballaggio e controllo--------------------------------------------------------------------- 40
3. Descrizione -------------------------------------------------------------------------------------- 40
4. Principio di funzionamento-------------------------------------------------------------------- 40
5. Istruzioni per l’installazione------------------------------------------------------------------- 41
6. Installazione tipica del sistema -------------------------------------------------------------- 42
7. Localizzazione guasti--------------------------------------------------------------------------- 43
8. Manutenzione e pulizia
8.1 Pulizia---------------------------------------------------------------------------------------- 44
8.2 Sostituzione del diaframma--------------------------------------------------------------- 45
8.3 Sostituzione e lubrificazione dell’o-ring dello stantuffo ------------------------------ 46
9. Ricambi ed accessori
9.1 Ricambi-------------------------------------------------------------------------------------- 47
9.2 Accessori ------------------------------------------------------------------------------------- 47
10. Garanzia------------------------------------------------------------------------------------------ 48
40
1. SPECIFICHE
Dimensioni: 88 mm (3.45”) di lunghezza X 27 mm (1.06”) di diametro
Peso: 120 g (0.268 lb)
Porta d’ingresso fluido: 1/8 NPT femmina
Porta d’uscita fluido: raccordo luer lock
Porta d’ingresso aria: 10-32 UNF
Porta di montaggio: 10-32 UNF
Pressione massima del fluido: 4,8 bar (70 psi)
Pressione aria di comando: da 4,8 a 6,2 bar (70-90 psi)
Parti bagnate dal fluido: polietilene ad ultra-alto peso molecolare ed acciaio
inossidabile 303
Frequenza d’esercizio: superiore a 500 cicli/min.
Portata (acqua) 3000 ml/min.
Viscosità del materiale: fino a 50.000 Cps
1.29"
3.45"
(87.6mm)
(32.8mm)
Ø1.06" (26.9mm)
1.98"
(50.3mm)
1/8 NPT PORT
(FLUID INLET)
10-32 PORT
(AIR INLET)
10-32 PORT
(MOUNTING HOLE)
2.23" (56.6mm)
Figura 1.0
(INGRESSO ARIA)
INGRESSO FLUIDO)
(FORO DI MONTAGGIO)
41
2. DISIMBALLAGGIO E CONTROLLO
Disimballare accuratamente la valvola ed esaminare gli articoli contenuti nella scatola.
Essa contiene:
• il gruppo valvola
• la guida dell’utente
• il tubo flessibile per l’aria compressa
Controllare che l’unità non abbia subito danni durante il trasporto e qualora ciò si sia verificato,
contattare subito lo spedizioniere incaricato.
I reclami, in caso di danno, dovranno essere trasmessi dal destinatario allo spedizioniere e dovranno
essere notificati alla casa produttrice.
3. DESCRIZIONE
Le valvole a diaframma TS5622VU-DVD sono concepite per erogare fluidi di viscosità medio-bassa. Il
ritorno a molla interno rende la valvola indicata per l’uso con qualsiasi tipo di centralina
tempo/pressione. Una breve corsa di apertura consente di ottenere un arresto positivo estremamente
rapido. La regolazione della corsa consente all’operatore di determinare con precisione le dimensioni
delle singole dosi. La struttura compatta di queste valvole offre molta flessibilità nel montaggio e
facilità d’integrazione nelle applicazioni automatizzate.

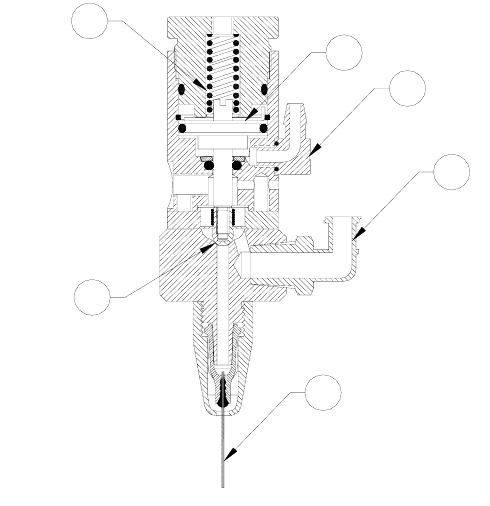

4. PRINCIPIO DI FUNZIONAMENTO
Le valvole a diaframma TS5622VU-DVD sono valvole normalmente chiuse a corsa regolabile.
Immettendo ara compressa a 4,8-6,2 bar (70-90 psi) attraverso la porta (1), lo stantuffo (2) si sposta
indietro aprendo così il circuito del fluido e consentendo a quest’ultimo di scorrere dalla porta
d’ingresso (4) all’ugello (5).
Quando la pressione dell’aria compressa viene scaricata, il ritorno a molla (6) chiude il diaframma,
assicurando così l’interruzione rapida e a prova di guasto del flusso del fluido.
2
3
5
6
4
1
Figura 3.0
