SOMMAIRE
Page
1. Spécifications...............................................................................................................27
2. Déballage et contrôle ...................................................................................................28
3. Description...................................................................................................................28
4. Principe de fonctionnement .........................................................................................28
5. Instructions de montage...............................................................................................29
6. Configuration système typique....................................................................................30
7. Dépannage....................................................................................................................31
8. Maintenance et nettoyage
8.1 Nettoyage.........................................................................................................32
8.2 Remplacement du diaphragme.........................................................................33
8.3 Remplacement et lubrification du joint torique du piston ...............................34
9. Pièces détachées et accessoires
9.1 Pièces détachées...............................................................................................35
9.2 Accessoires ......................................................................................................36
10. Garantie........................................................................................................................37
27
1. SPÉCIFICATIONS
Dimensions : longueur 88mm (3,45”) X diamètre 27mm (1,06”)
Poids : 0,122 kg (120 g)
Raccord d'entrée du fluide : 1/8 NPT femelle
Raccord de sortie du fluide : Connexion à baïonnette
Raccord d'entrée d'air : 10-32 UNF
Raccord de montage 10-32 UNF
Pression maximale du fluide : 4,8 bar (70 psi)
Plage de pression d'air : 4,8 - 6,2 bar (70 - 90 psi)
Matériaux : Polyéthylène à haute densité moléculaire et acier inoxydable 303
Fréquence de fonctionnement : plus de 500 cycles/min.
Débit à 4,8 bar (eau) 3 000 ml/min.
Plage de viscosité du fluide : jusqu'à 50 000 Cps
1.29"
3.45"
(87.6mm)
(32.8mm)
Ø1.06" (26.9mm)
1.98"
(50.3mm)
1/8 NPT PORT
(FLUID INLET)
10-32 PORT
(AIR INLET)
10-32 PORT
(MOUNTING HOLE)
2.23" (56.6mm)

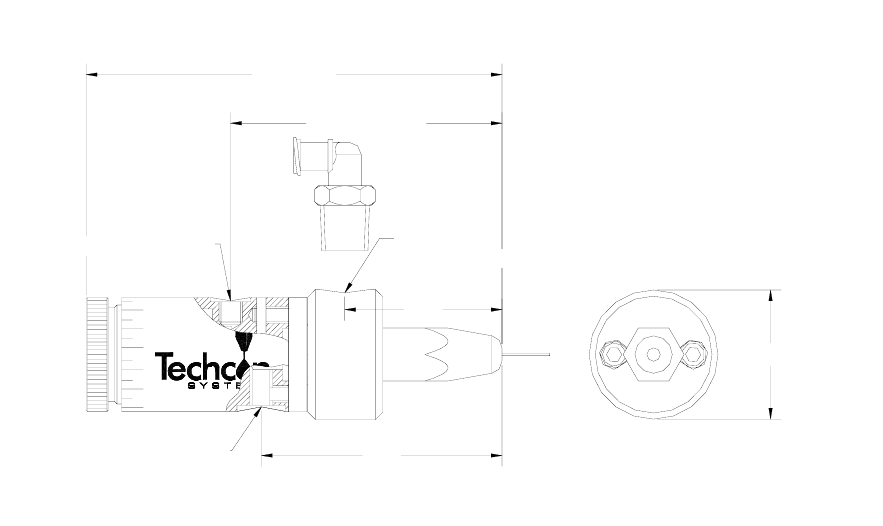

Figure 1.0
(ENTRÉE D'AIR)
(ENTRÉE DE FLUIDE)
(TROU DE MONTAGE)
